Raytracing in C

1. Einrichten

Die Vorlage klonen

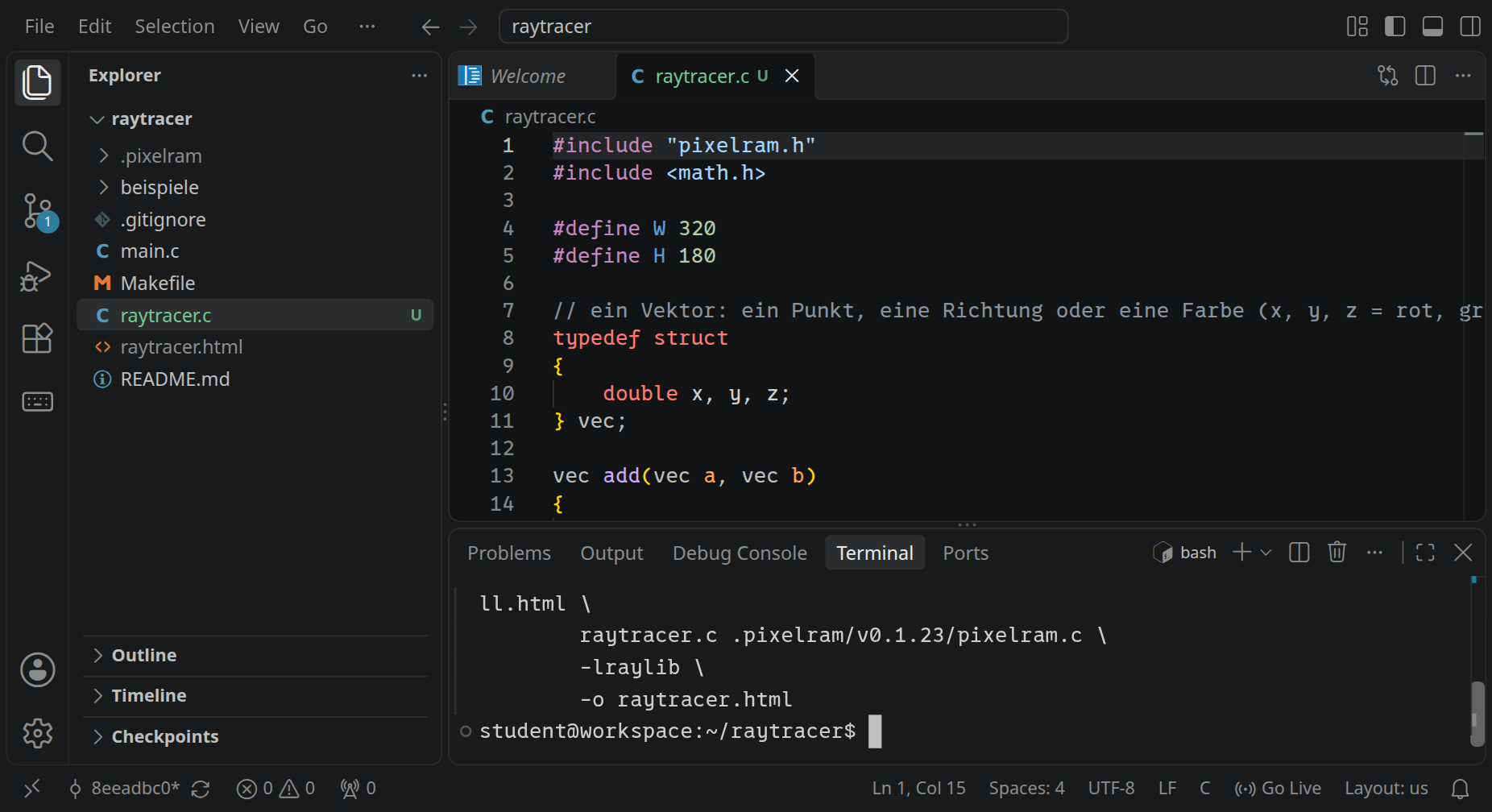

Du arbeitest wieder mit der Vorlage von PixelRAM, diesmal in einem eigenen Ordner raytracer. Öffne ein Terminal und gib ein:

git clone https://github.com/specht/pixelram-starter.git ~/raytracer

Öffne danach den Ordner: StrgK, dann StrgO, wähle raytracer und bestätige mit »OK«. Lege darin die Datei raytracer.c an. Der Raytracer wird eine einzige Datei; jeder Schritt auf dieser Seite fügt ihr etwas hinzu.

Ein Bild aus Strahlen

Ein Raytracer braucht Punkte, Richtungen und Farben, und alle drei sind drei Zahlen. Darum gibt es dafür einen einzigen Typ, vec, mit ein paar Funktionen zum Rechnen. Schreib dieses Programm in raytracer.c und übersetze es im Terminal mit make PROGRAM=raytracer:

#include "pixelram.h"
#include <math.h>

#define W 320
#define H 180

// ein Vektor: ein Punkt, eine Richtung oder eine Farbe (x, y, z = rot, grün, blau)
typedef struct
{
    double x, y, z;
} vec;

vec add(vec a, vec b)
{
    return (vec){a.x + b.x, a.y + b.y, a.z + b.z};
}

vec scale(vec a, double s)
{
    return (vec){a.x * s, a.y * s, a.z * s};
}

double dot(vec a, vec b)
{
    return a.x * b.x + a.y * b.y + a.z * b.z;
}

double length(vec a)
{
    return sqrt(dot(a, a));
}

// gleiche Richtung, Länge 1
vec normalize(vec a)
{
    return scale(a, 1 / length(a));
}

// überblenden: t = 0 ergibt a, t = 1 ergibt b
vec mix(vec a, vec b, double t)
{
    return add(scale(a, 1 - t), scale(b, t));
}

// der Himmel: am Horizont hell, nach oben tiefblau
vec sky(vec dir)
{
    double up = dir.y > 0 ? sqrt(dir.y) : 0;
    return mix((vec){0.95, 0.9, 0.85}, (vec){0.15, 0.4, 0.9}, up);
}

// die Richtung vom Auge durch den Pixel (x, y)
vec ray_dir(double x, double y)
{
    double sx = (x - W / 2.0) / H;
    double sy = (H / 2.0 - y) / H;
    return normalize((vec){sx, sy, -1});
}

// Farbwert 0 bis 1 zu 0 bis 255
uint8_t to_byte(double c)
{
    if (c > 1)
        c = 1;
    return (uint8_t)(c * 255 + 0.5);
}

void draw(void)
{
    for (int y = 0; y < H; y++)
    {
        for (int x = 0; x < W; x++)
        {
            vec c = sky(ray_dir(x + 0.5, y + 0.5));
            set_pixel_rgb(x, y, to_byte(c.x), to_byte(c.y), to_byte(c.z));
        }
    }
}

int main(void)
{
    screen_open(W, H, pixel_rgb24, "Raytracer");
    draw();
    while (!should_close())
        present();
    screen_close();
    return 0;
}

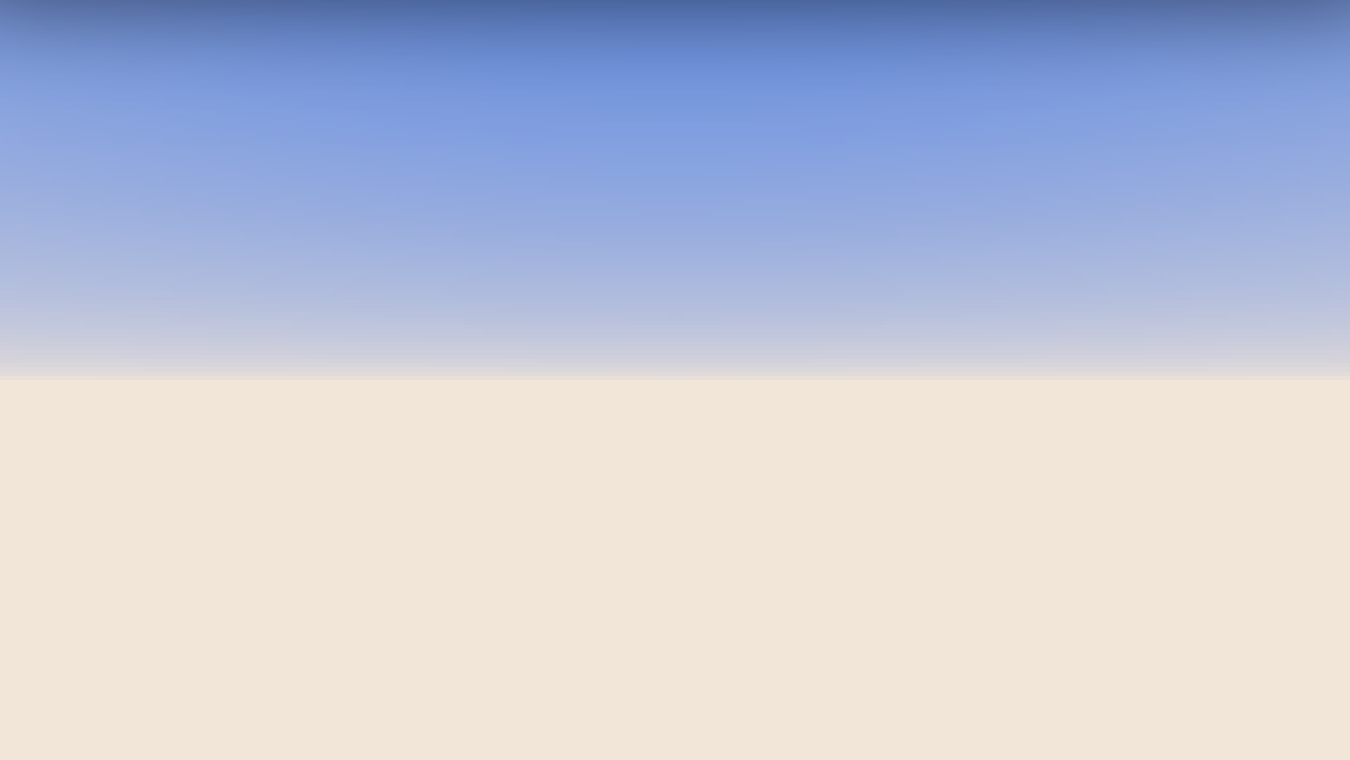

Öffne über »Go Live« die Datei raytracer.html. Du siehst einen Himmel:

Das Programm hat für jeden der 57.600 Pixel eine Richtung ausgerechnet und gefragt: Welche Farbe hat der Himmel in dieser Richtung? Wer nach oben schaut, sieht Blau, wer geradeaus schaut, das helle Licht am Horizont. Die untere Hälfte ist auch Himmel, nur hell: Einen Boden gibt es noch nicht.

Drei Dinge im Programm sind vielleicht neu:

• typedef struct { double x, y, z; } vec; legt einen eigenen Typ an: drei Kommazahlen unter einem Namen. Ist a ein vec, liest du sie mit a.x, a.y und a.z.
• (vec){a.x + b.x, a.y + b.y, a.z + b.z} schreibt einen solchen Wert direkt hin, so wie 3 eine Zahl hinschreibt. add gibt ihn gleich zurück.
• pixel_rgb24 öffnet den Bildschirm ohne Palette: set_pixel_rgb setzt einen Pixel aus Rot, Grün und Blau, jedes von 0 bis 255.

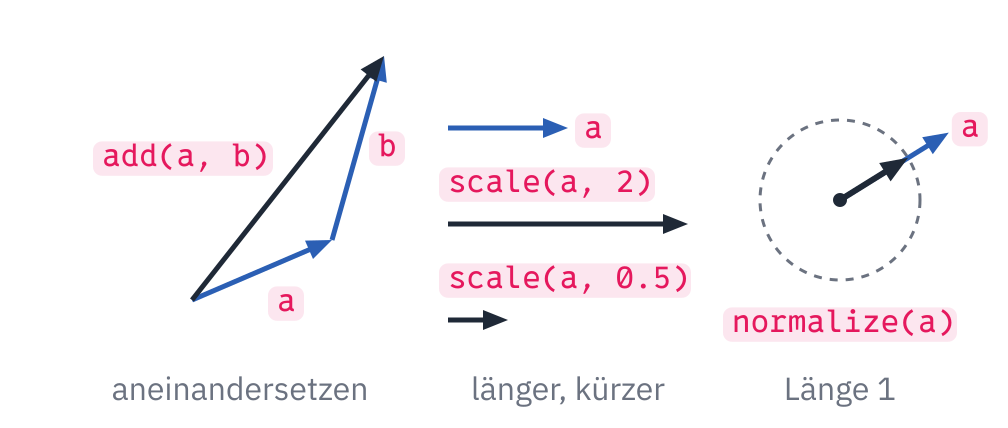

Einen Vektor kannst du dir als Pfeil vorstellen, der so weit nach rechts, oben und vorn zeigt, wie seine drei Zahlen sagen. add setzt zwei Pfeile aneinander, scale macht einen Pfeil länger oder kürzer, und normalize macht ihn genau 1 lang, ohne seine Richtung zu ändern; wie lang er vorher war, misst length mit dem Satz des Pythagoras. Die Bilder auf dieser Seite zeichnen Vektoren flach, mit zwei Zahlen; mit drei geht alles genauso.

Vom Auge durch den Bildschirm

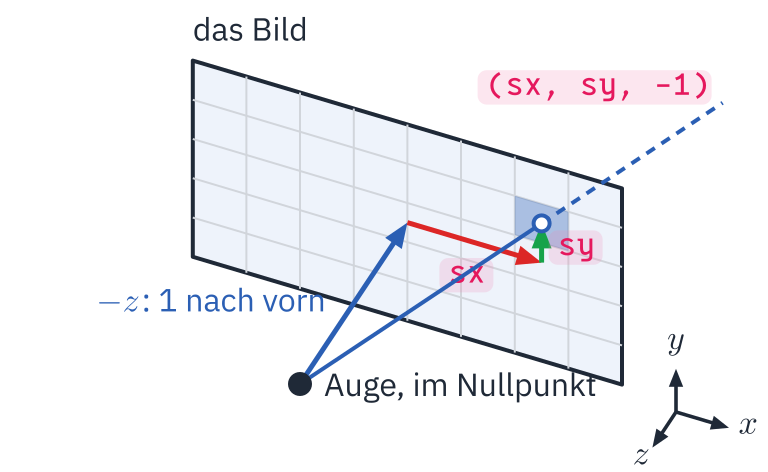

Stell dir vor, das Auge sitzt im Nullpunkt und schaut in Richtung −z. Eine Einheit davor steht das Bild, wie eine Glasscheibe, auf der die Pixel liegen. Ein Strahl beginnt beim Auge und geht durch einen Pixel weiter in die Szene. ray_dir rechnet die Richtung dieses Strahls aus:

• sx und sy sagen, wo der Pixel auf der Scheibe liegt: In der Mitte ist beides 0, nach rechts wird sx größer, nach oben sy. Beide werden durch die Höhe H geteilt, damit die Pixel quadratisch bleiben.
• Die Richtung ist dann (sx, sy, -1): so weit nach rechts und oben, und eine Einheit nach vorn.
• normalize macht daraus eine Richtung der Länge 1. Das brauchen die Rechnungen gleich.

x + 0.5 zielt auf die Mitte des Pixels, nicht auf seine linke obere Ecke.

sky mischt mit mix zwei Farben: das helle Weiß am Horizont und das Blau ganz oben. Wie viel von welcher, entscheidet dir.y, wie steil der Strahl nach oben zeigt. Farben sind hier Zahlen von 0 bis 1 für Rot, Grün und Blau; erst to_byte macht daraus die Werte 0 bis 255 für PixelRAM.

2. Die erste Kugel

Wo trifft der Strahl die Kugel?

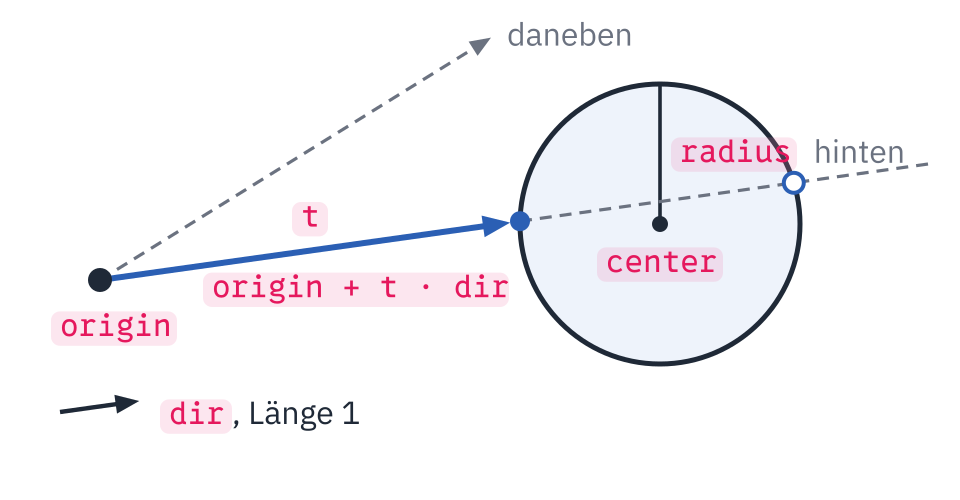

Ein Strahl beginnt bei einem Punkt origin und läuft in Richtung dir. Nach der Strecke t ist er beim Punkt origin + t · dir. Eine Kugel besteht aus allen Punkten, die vom Mittelpunkt center genau radius entfernt sind. Gesucht ist also das t, für das gilt:

$$|\text{origin} + t \cdot \text{dir} - \text{center}| = \text{radius}$$

Mit oc = origin − center und weil dir die Länge 1 hat, wird daraus eine quadratische Gleichung für t:

$$t^2 + 2b\,t + c = 0 \quad\text{mit}\quad b = \text{oc} \cdot \text{dir}, \quad c = \text{oc} \cdot \text{oc} - \text{radius}^2$$

Sie hat die Lösungen \(t = -b \pm \sqrt{b^2 - c}\). Ist \(b^2 - c\) negativ, gibt es keine: Der Strahl geht an der Kugel vorbei. Sonst trifft er sie zweimal, vorn und hinten, und sichtbar ist der vordere Treffpunkt mit dem kleineren t.

Schreib die Kugel in dein Programm. Zum Abziehen von Vektoren kommt sub dazu:

vec add(vec a, vec b){    return (vec){a.x + b.x, a.y + b.y, a.z + b.z};}vec sub(vec a, vec b){    return (vec){a.x - b.x, a.y - b.y, a.z - b.z};}

Unter sky kommen die Kugel, das Auge und die Rechnung:

typedef struct
{
    vec center;
    double radius;
    vec color;
} sphere;

sphere ball = {{0, 1, 0}, 1, {0.9, 0.15, 0.1}};

// hier steht das Auge, es schaut in Richtung -z
vec eye = {0, 1.2, 5.5};

// Abstand t, in dem der Strahl origin + t * dir die Kugel trifft, sonst INFINITY
double hit_sphere(vec origin, vec dir, sphere s)
{
    vec oc = sub(origin, s.center);
    double b = dot(oc, dir);
    double c = dot(oc, oc) - s.radius * s.radius;
    double d = b * b - c;
    if (d < 0)
        return INFINITY;  // daneben
    double t = -b - sqrt(d);
    if (t > 0)
        return t;
    return INFINITY;      // die Kugel liegt hinter dem Auge
}

// die Farbe, die aus Richtung dir beim Punkt origin ankommt
vec trace(vec origin, vec dir)
{
    if (hit_sphere(origin, dir, ball) < INFINITY)
        return ball.color;
    return sky(dir);
}

INFINITY aus math.h ist eine Zahl, die größer ist als jede andere; sie steht hier für »kein Treffer«. Das Auge steht jetzt nicht mehr im Nullpunkt, sondern bei eye, etwas zurück und auf Augenhöhe der Kugel. In draw fragt das Programm statt des Himmels jetzt trace, was der Strahl vom Auge aus sieht:

        for (int x = 0; x < W; x++)        {            vec c = trace(eye, ray_dir(x + 0.5, y + 0.5));            set_pixel_rgb(x, y, to_byte(c.x), to_byte(c.y), to_byte(c.z));

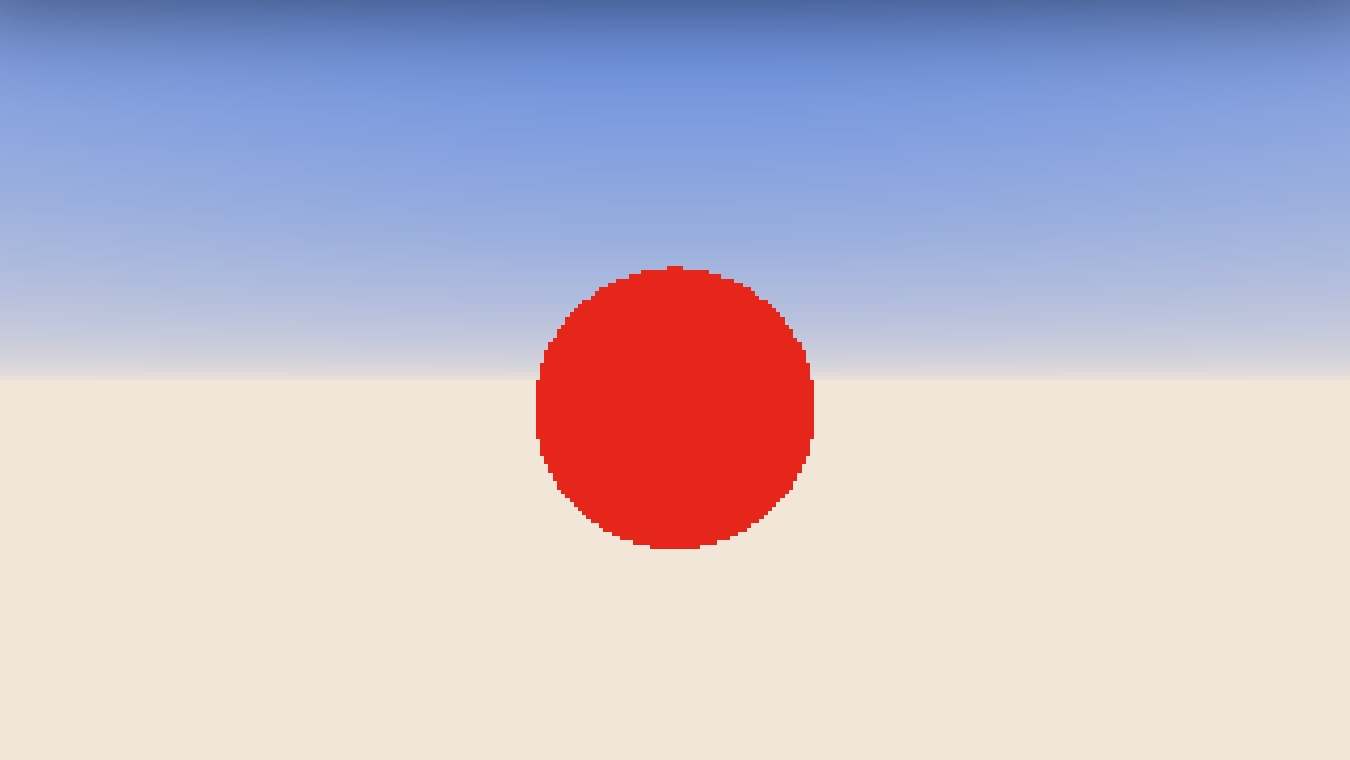

Eine rote Scheibe. Dass sie eine Kugel ist, sieht man noch nicht: Jeder Strahl, der sie trifft, bekommt dieselbe Farbe.

3. Glatte Kanten

Zufall im Pixel

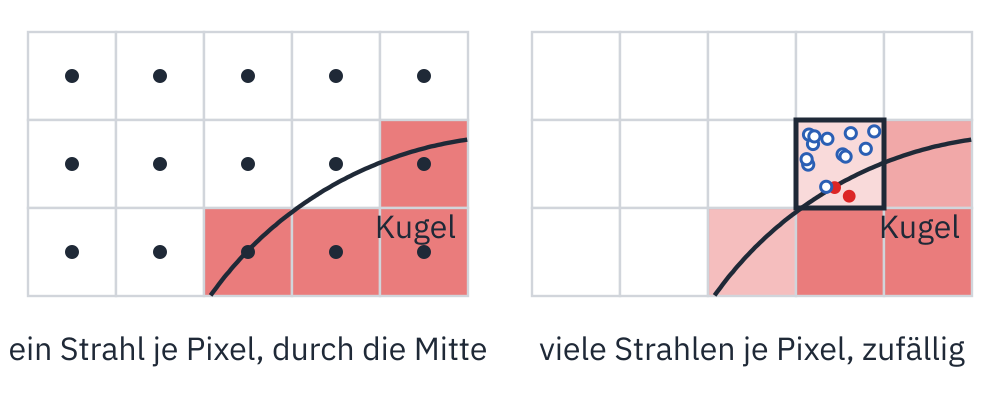

Sieh dir den Rand der roten Scheibe genau an: Er besteht aus Treppenstufen. Jeder Pixel schickt genau einen Strahl durch seine Mitte, und ob der die Kugel trifft oder knapp daneben geht, entscheidet über den ganzen Pixel. Was zwischen zwei Mitten liegt, sieht der Raytracer nie.

Die Abhilfe ist einfach und braucht Geduld: viele Strahlen je Pixel, jeder durch einen zufälligen Punkt im Pixel, und davon der Durchschnitt. Am Rand einer Kugel treffen dann manche Strahlen die Kugel und manche den Himmel, und der Pixel bekommt eine Mischfarbe. Statt alle Strahlen auf einmal zu rechnen, schickt das Programm in jedem Bild einen weiteren Strahl je Pixel, einen Durchgang, und zeigt den Durchschnitt aller bisherigen. So sieht man sofort ein Bild, das mit jeder Sekunde glatter wird.

Für den Zufall gibt es eine kleine Funktion; xorshift heißt das Verfahren. Unter mix:

// Zufall (xorshift): eine Zahl von 0 bis unter 1
uint32_t seed = 2463534242u;

double random_double(void)
{
    seed ^= seed << 13;
    seed ^= seed >> 17;
    seed ^= seed << 5;
    return seed / 4294967296.0;
}

draw addiert in jedem Durchgang die neue Farbe zur Summe des Pixels und zeigt die Summe geteilt durch die Zahl der Durchgänge. Ersetze draw durch:

// für jeden Pixel: die Summe der Farben aus allen Durchgängen
vec sum[H][W];

// ein Durchgang: ein Strahl je Pixel, durch einen zufälligen Punkt im Pixel
void draw(int passes)
{
    for (int y = 0; y < H; y++)
    {
        for (int x = 0; x < W; x++)
        {
            vec c = trace(eye, ray_dir(x + random_double(), y + random_double()));
            if (passes == 1)
                sum[y][x] = c;  // der erste Durchgang: neu anfangen
            else
                sum[y][x] = add(sum[y][x], c);

            // gezeigt wird der Durchschnitt aller Durchgänge
            vec avg = scale(sum[y][x], 1.0 / passes);
            set_pixel_rgb(x, y, to_byte(avg.x), to_byte(avg.y), to_byte(avg.z));
        }
    }
}

In main zeichnet die Schleife jetzt in jedem Bild einen weiteren Durchgang, und passes zählt sie mit. Das draw(); vor der Schleife fällt weg. Ersetze main durch:

int main(void)
{
    screen_open(W, H, pixel_rgb24, "Raytracer");
    int passes = 0;
    while (!should_close())
    {
        // jedes Bild ein weiterer Durchgang: das Bild wird immer glatter
        passes++;
        draw(passes);
        present();
    }
    screen_close();
    return 0;
}

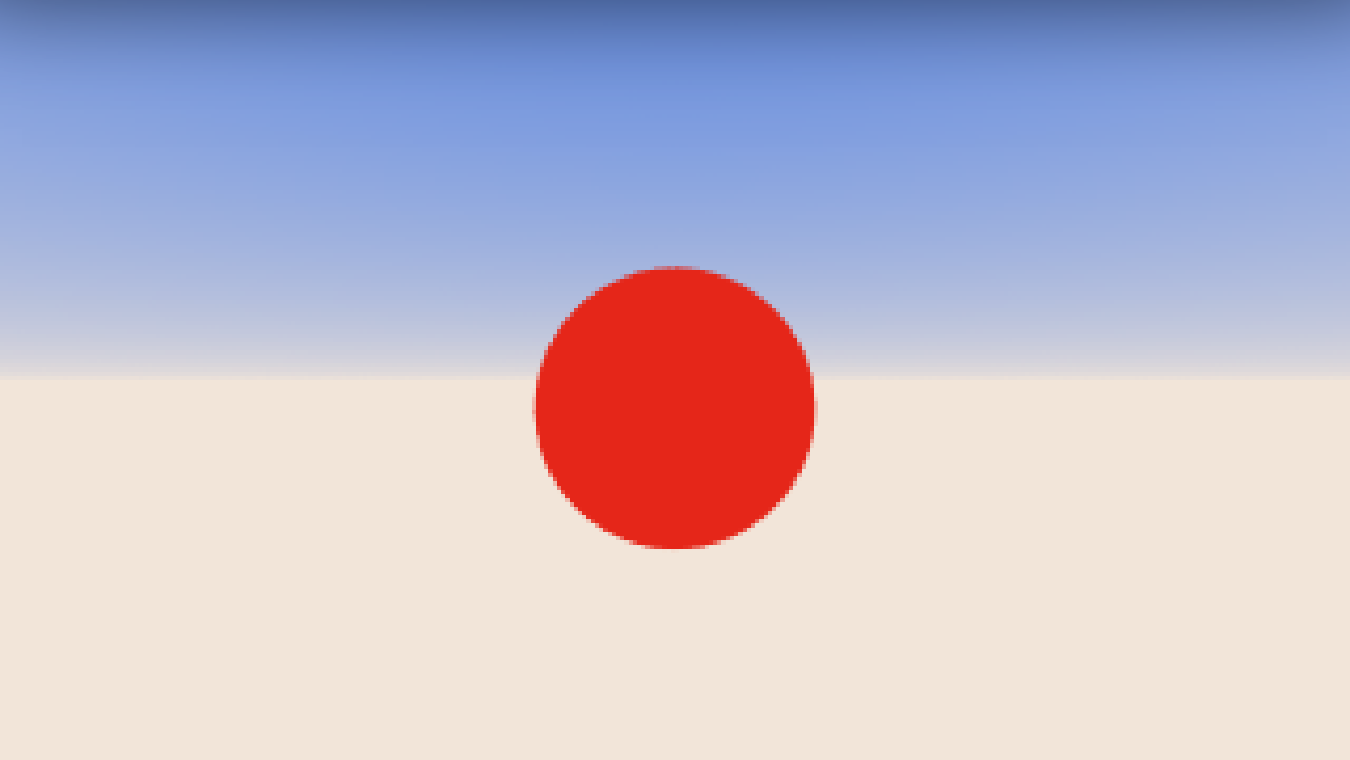

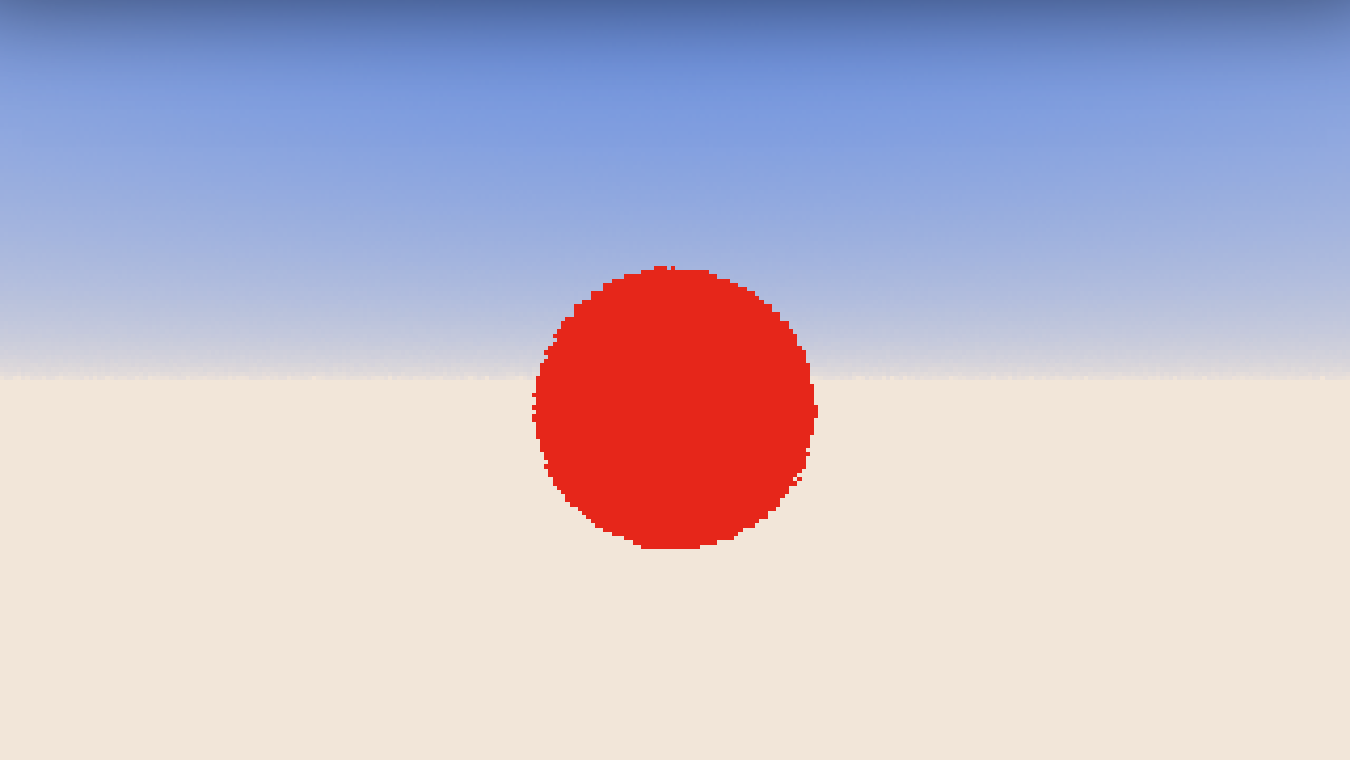

Nach einem Durchgang ist der Rand ausgefranst, weil jeder Strahl irgendwo im Pixel landet. Nach 64 ist er glatt: Ein Pixel am Rand ist so rot, wie viel von ihm die Kugel bedeckt. Alles, was ab jetzt dazukommt, wird von selbst glatt gerechnet, auch das Schachbrett, das später zum Horizont hin in ein gleichmäßiges Grau übergeht.

4. Licht

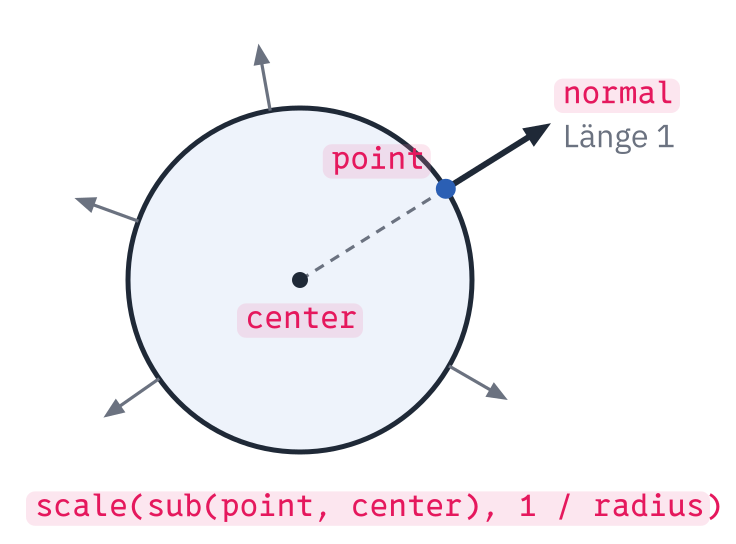

Die Normale

Eine Kugel wirkt rund, weil sie dort hell ist, wo die Sonne steil auf sie scheint, und dunkel, wo das Licht nur streift. Um das auszurechnen, braucht man an jedem Treffpunkt die Richtung, in die die Oberfläche dort zeigt: die Normale. Bei einer Kugel ist das einfach: Sie zeigt vom Mittelpunkt zum Treffpunkt. Geteilt durch den Radius hat sie die Länge 1.

Wie hell?

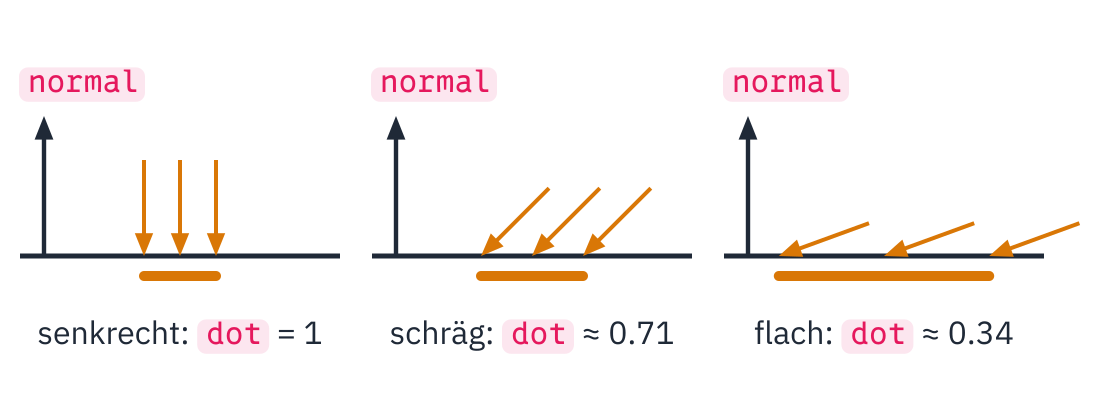

Dasselbe Bündel Sonnenlicht verteilt sich auf eine umso größere Fläche, je flacher es einfällt. Jede Stelle bekommt dann weniger ab. Genau dieses Maß liefert das Skalarprodukt aus Normale und Richtung zur Sonne, dot(normal, sun_dir): 1, wenn die Sonne senkrecht steht, 0, wenn sie streift, und negativ, wenn sie von hinten scheint; dann bekommt die Stelle gar kein Sonnenlicht.

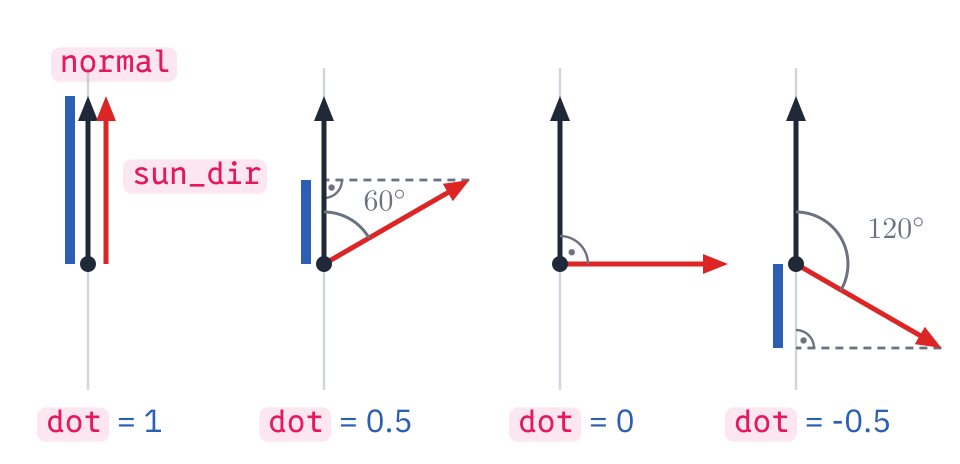

Warum gerade das Skalarprodukt? Für zwei Pfeile der Länge 1 sagt es, wie weit der eine in die Richtung des anderen zeigt: Fällt man von der Spitze des einen das Lot auf den anderen, ist das Stück bis dorthin so lang wie dot. Zeigen beide in dieselbe Richtung, ist das ganze Stück 1 lang; stehen sie im rechten Winkel, bleibt nichts übrig; zeigt einer nach hinten, liegt das Stück auf der anderen Seite und zählt negativ.

Johann Heinrich Lambert (1728–1777), Mathematiker, Physiker und Astronom aus Mülhausen im Elsass. Wie hell eine matte Kugel an einer Stelle ist, rechnet dein Raytracer mit dot(normal, sun_dir): dem Kosinus des Winkels zwischen der Normalen und der Richtung zur Sonne. Dieses Kosinusgesetz schrieb Lambert 1760 in seinem Buch Photometria auf; matte Flächen heißen in der Computergrafik bis heute »lambertsch«.

Sein Vater war Schneider, und mit zwölf musste Lambert die Schule verlassen, um in der Werkstatt zu helfen; alles Weitere brachte er sich in seiner freien Zeit selbst bei. Später arbeitete er an der Akademie in Berlin, und in einer Arbeit, die 1768 erschien, bewies er als Erster, dass π irrational ist: Seine Nachkommastellen hören nie auf und wiederholen sich nie.

Lithografie: Godefroy Engelmann, 1829, gemeinfrei, zugeschnitten (Wikimedia Commons)

Dazu kommt ein wenig Licht, das vom ganzen Himmel kommt, ambient. Ohne es wäre die Schattenseite der Kugel völlig schwarz. Farben werden dabei Komponente für Komponente multipliziert: Rotes Material unter weißlichem Licht bleibt rot. Dafür gibt es mul:

vec scale(vec a, double s){    return (vec){a.x * s, a.y * s, a.z * s};}// Farben mischen: jede Komponente einzeln multiplizierenvec mul(vec a, vec b){    return (vec){a.x * b.x, a.y * b.y, a.z * b.z};}

Unter die Kugel kommen die Sonne und das Himmelslicht:

sphere ball = {{0, 1, 0}, 1, {0.9, 0.15, 0.1}};// die Richtung zur Sonne (Länge 1) und ihre Farbevec sun_dir;vec sun_color = {1.4, 1.2, 0.9};// Licht vom Himmel: kommt von überall, damit die Schattenseite nicht schwarz istvec ambient = {0.12, 0.15, 0.22};

trace rechnet jetzt den Treffpunkt aus, die Normale und das Licht. Ersetze trace durch:

// die Farbe, die aus Richtung dir beim Punkt origin ankommt
vec trace(vec origin, vec dir)
{
    double t = hit_sphere(origin, dir, ball);
    if (t == INFINITY)
        return sky(dir);

    vec point = add(origin, scale(dir, t));
    // die Normale steht senkrecht auf der Oberfläche, Länge 1
    vec normal = scale(sub(point, ball.center), 1 / ball.radius);

    // je steiler die Sonne auf die Oberfläche scheint, desto heller
    double d = dot(normal, sun_dir);
    if (d < 0)
        d = 0;
    vec light = add(scale(sun_color, d), ambient);
    return mul(ball.color, light);
}

sun_dir bekommt seinen Wert in main, weil normalize erst dort aufgerufen werden kann:

    screen_open(W, H, pixel_rgb24, "Raytracer");    sun_dir = normalize((vec){1.4, 1.0, 0.3});    int passes = 0;

Eine Kleinigkeit fehlt noch. Ein Bildschirm zeigt den Farbwert 128 nicht halb so hell wie 255, sondern nur etwa ein Fünftel so hell. Dein Programm rechnet aber mit echten Lichtmengen. Die Gamma-Korrektur gleicht das aus, in der letzten Zeile von to_byte. Ersetze to_byte durch:

// Farbwert 0 bis 1 zu 0 bis 255, mit Gamma für den Bildschirm
uint8_t to_byte(double c)
{
    if (c > 1)
        c = 1;
    return (uint8_t)(pow(c, 1 / 2.2) * 255 + 0.5);
}

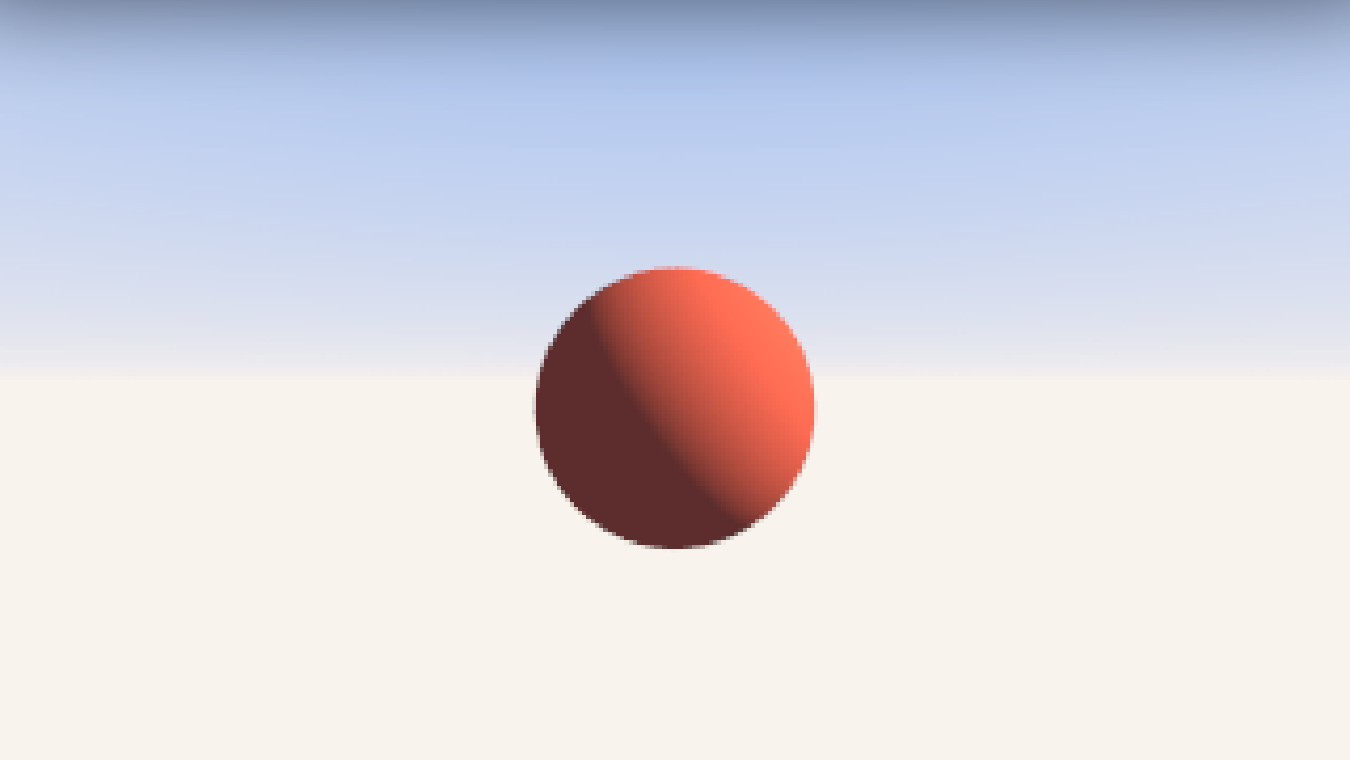

Jetzt ist sie rund. Die Sonne steht rechts oben, ein wenig vor der Kugel.

5. Kugeln und ein Boden

Material und Treffer

Mit mehr Dingen in der Szene braucht das Programm etwas Ordnung. Jede Oberfläche bekommt ein Material; im Moment ist das nur eine Farbe, bald kommen Spiegel und Glas dazu. Statt einer Kugel gibt es eine Liste. Ersetze sphere und ball durch:

typedef struct
{
    vec color;
} material;

typedef struct
{
    vec center;
    double radius;
    material mat;
} sphere;

sphere spheres[] = {
    {{-0.3, 1.2, -1.4}, 1.2, {.color = {0.6, 0.6, 0.65}}},
    {{1.5, 0.8, 0.8}, 0.8, {.color = {0.9, 0.9, 0.9}}},
    {{-2.2, 0.9, 0.3}, 0.9, {.color = {0.9, 0.6, 0.3}}},
    {{-0.5, 0.45, 1.2}, 0.45, {.color = {0.9, 0.15, 0.1}}},
    {{3.0, 0.4, -0.4}, 0.4, {.color = {0.95, 0.7, 0.1}}},
    {{0.4, 0.3, 2.3}, 0.3, {.color = {0.1, 0.35, 0.9}}},
};
// so viele Kugeln stehen in der Liste
#define SPHERE_COUNT (int)(sizeof spheres / sizeof spheres[0])

material floor_mat = {.color = {0.75, 0.75, 0.75}};

{.color = …} setzt im Material nur das Feld color; alle anderen Felder, die später dazukommen, sind dann 0. sizeof spheres / sizeof spheres[0] zählt die Kugeln in der Liste: die Größe der ganzen Liste geteilt durch die Größe einer Kugel. Kommt eine Kugel dazu, stimmt SPHERE_COUNT von selbst.

Der Boden

Der Boden ist die Ebene y = 0. Ein Strahl erreicht sie, wenn origin.y + t · dir.y = 0 ist, also bei t = −origin.y / dir.y. Ist t negativ, liegt der Boden hinter dem Strahl:

    return INFINITY;      // die Kugel liegt hinter dem Auge}// Abstand t, in dem der Strahl den Boden y = 0 trifft, sonst INFINITYdouble hit_floor(vec origin, vec dir){    double t = -origin.y / dir.y;    if (t > 0)        return t;    return INFINITY;}

Der nächste Treffer

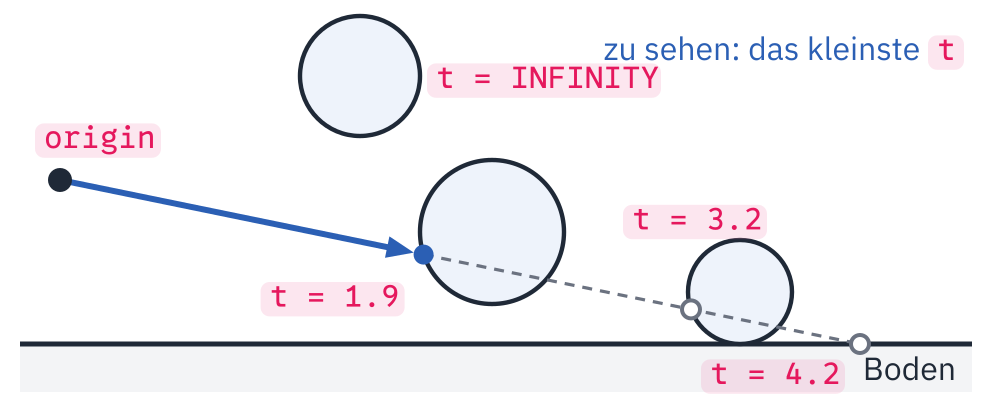

Ein Strahl kann mehrere Dinge treffen; zu sehen ist das vorderste. nearest_hit fragt den Boden und jede Kugel und behält das kleinste t.

Was über den Treffer bekannt ist, sammelt es in einem hit. Beides kommt unter hit_floor:

// alles über einen Treffer
typedef struct
{
    double t;     // Abstand vom Anfang des Strahls
    vec point;    // Treffpunkt
    vec normal;   // steht senkrecht auf der Oberfläche, Länge 1
    material mat;
} hit;

// sucht den nächsten Treffer; false, wenn der Strahl in den Himmel geht
bool nearest_hit(vec origin, vec dir, hit *h)
{
    h->t = hit_floor(origin, dir);
    int nearest = -1;  // -1: der Boden
    for (int i = 0; i < SPHERE_COUNT; i++)
    {
        double t = hit_sphere(origin, dir, spheres[i]);
        if (t < h->t)
        {
            h->t = t;
            nearest = i;
        }
    }
    if (h->t == INFINITY)
        return false;

    h->point = add(origin, scale(dir, h->t));
    if (nearest == -1)
    {
        h->normal = (vec){0, 1, 0};
        h->mat = floor_mat;
        // Schachbrett: jedes zweite Feld dunkel
        if ((int)(floor(h->point.x) + floor(h->point.z)) % 2 == 0)
            h->mat.color = (vec){0.05, 0.06, 0.08};
    }
    else
    {
        sphere s = spheres[nearest];
        h->normal = scale(sub(h->point, s.center), 1 / s.radius);
        h->mat = s.mat;
    }
    return true;
}

hit *h ist ein Zeiger: nearest_hit schreibt seine Ergebnisse in den hit, den der Aufrufer bereitstellt, und gibt selbst nur true oder false zurück. h->t heißt »das Feld t in dem hit, auf den h zeigt«.

Das Schachbrett entsteht ohne ein einziges Bild: floor rundet die Koordinaten ab, auf welchem Feld der Treffpunkt liegt, und ist die Summe beider Feldnummern gerade, ist das Feld dunkel. Die Normale des Bodens zeigt überall nach oben.

Das Licht der Sonne bekommt eine eigene Funktion, sunlight, und trace wird kurz. Ersetze trace durch die beiden:

// Licht von der Sonne: je steiler sie auf die Oberfläche scheint, desto heller
vec sunlight(hit h)
{
    double d = dot(h.normal, sun_dir);
    if (d <= 0)
        return (vec){0, 0, 0};
    return scale(sun_color, d);
}

// die Farbe, die aus Richtung dir beim Punkt origin ankommt
vec trace(vec origin, vec dir)
{
    hit h;
    if (!nearest_hit(origin, dir, &h))
        return sky(dir);

    vec light = add(sunlight(h), ambient);
    return mul(h.mat.color, light);
}

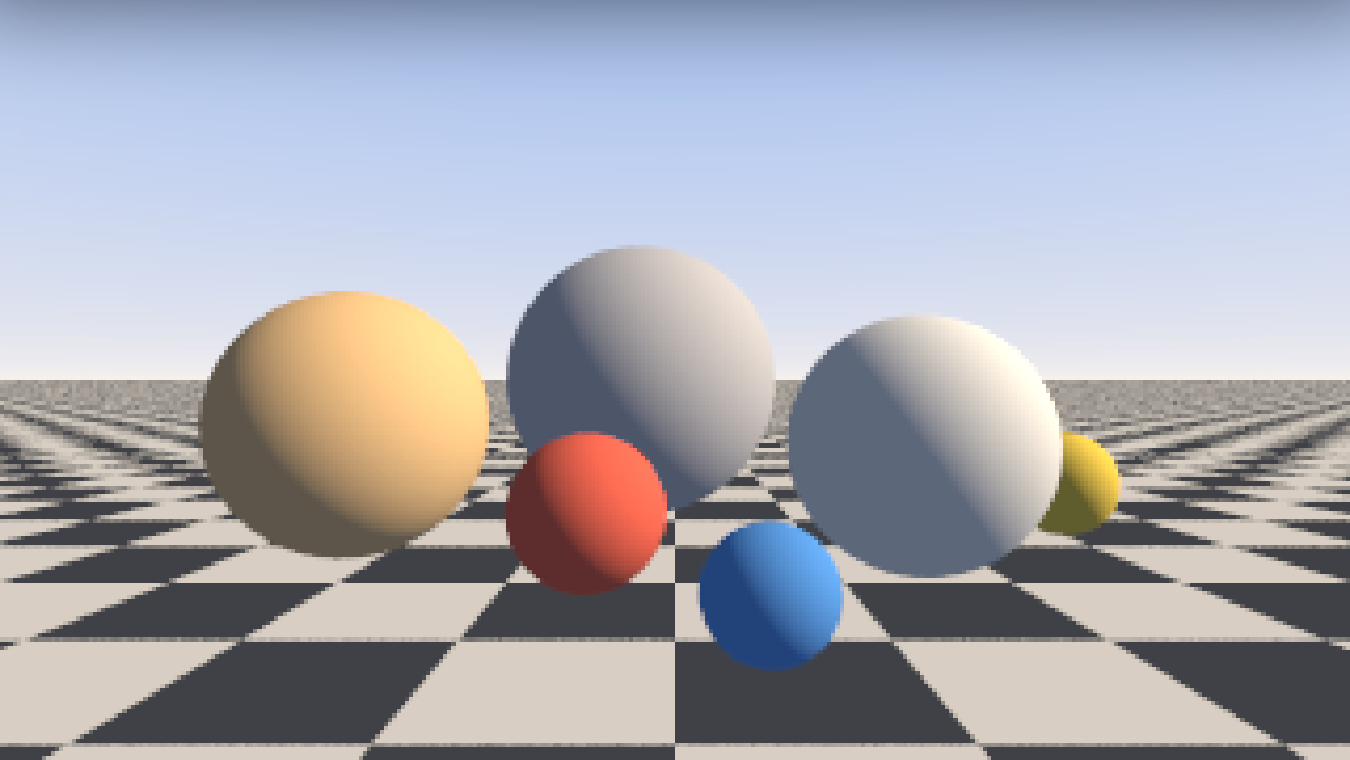

Die Kugeln stehen auf dem Boden, aber sie schweben scheinbar: Es fehlen die Schatten. Und weit hinten, am Horizont, flimmern die Felder des Schachbretts zu einem Muster, das es dort gar nicht gibt. Darum kümmern wir uns am Ende.

6. Schatten

Ein Strahl zur Sonne

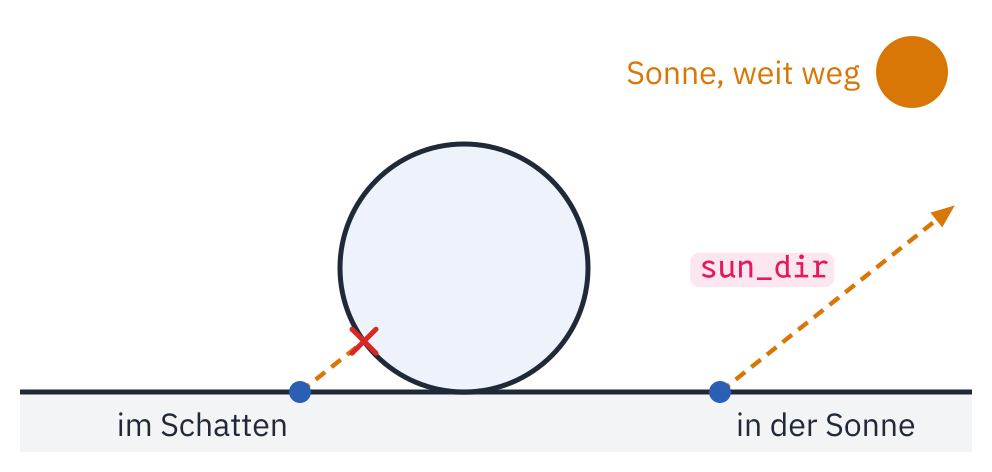

Ob ein Punkt im Schatten liegt, findet ein Raytracer genauso heraus wie alles andere: mit einem Strahl. Vom Treffpunkt aus geht er in Richtung Sonne. Trifft er unterwegs etwas, kommt kein Sonnenlicht an.

Ergänze sunlight:

    if (d <= 0)        return (vec){0, 0, 0};    // Schatten: liegt etwas zwischen dem Punkt und der Sonne?    hit blocker;    if (nearest_hit(h.point, sun_dir, &blocker))        return (vec){0, 0, 0};    return scale(sun_color, d);

Akne

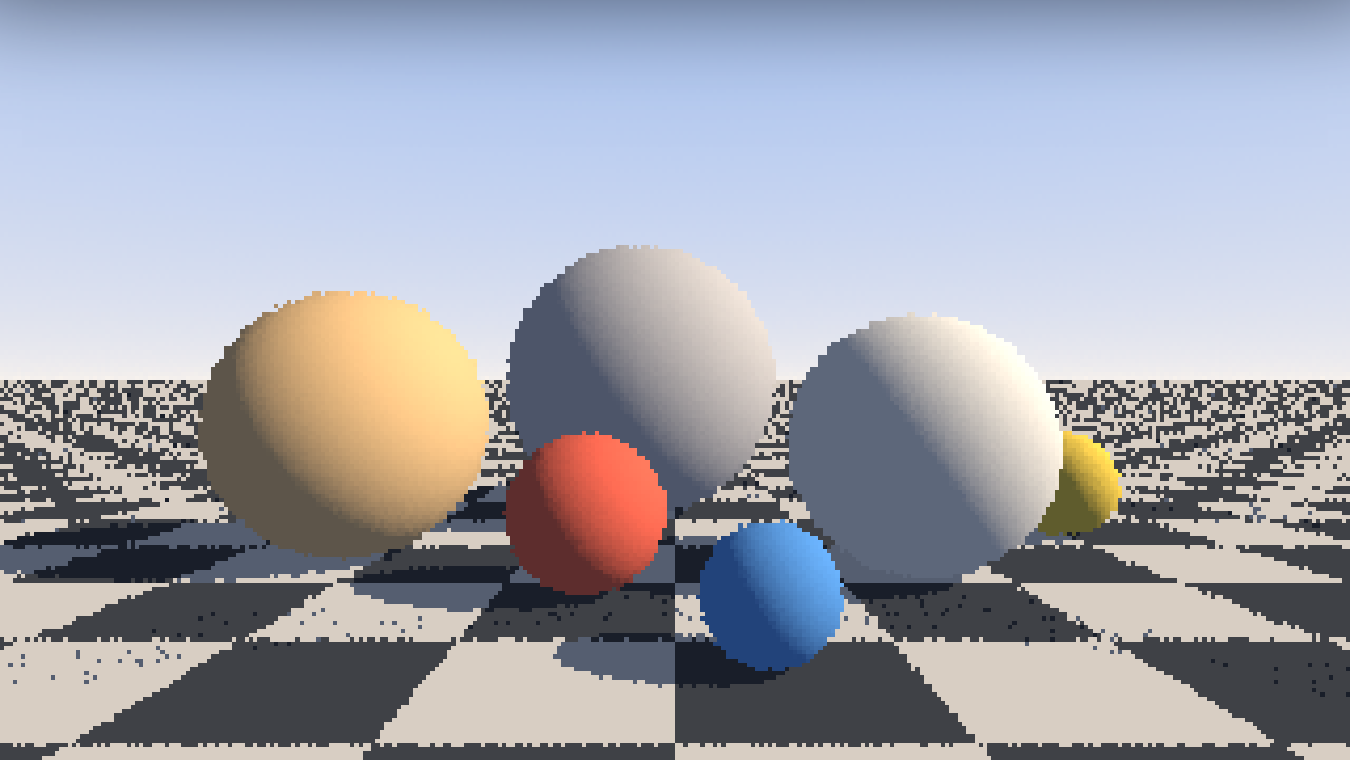

Die Schatten sind da, aber auf dem Boden liegen dunkle Sprenkel, vor allem auf den hellen Feldern vorn. Grafiker nennen das Shadow Acne. Der Schattenstrahl beginnt genau auf der Oberfläche, und genau heißt bei Kommazahlen: fast. Liegt der berechnete Treffpunkt durch einen Rundungsfehler ein winziges Stück unter dem Boden, trifft der Schattenstrahl den Boden selbst, bei einem t wie 0,0000000000000002, und hält den Punkt für beschattet.

Mit jedem Durchgang werden die Sprenkel blasser, denn im Durchschnitt fallen die wenigen falschen Strahlen kaum noch auf. Weg ist der Fehler damit nicht, nur verdünnt: Ein Rauschen wird durch viele Durchgänge richtig, ein Fehler nicht. Das Bild oben zeigt den ersten Durchgang.

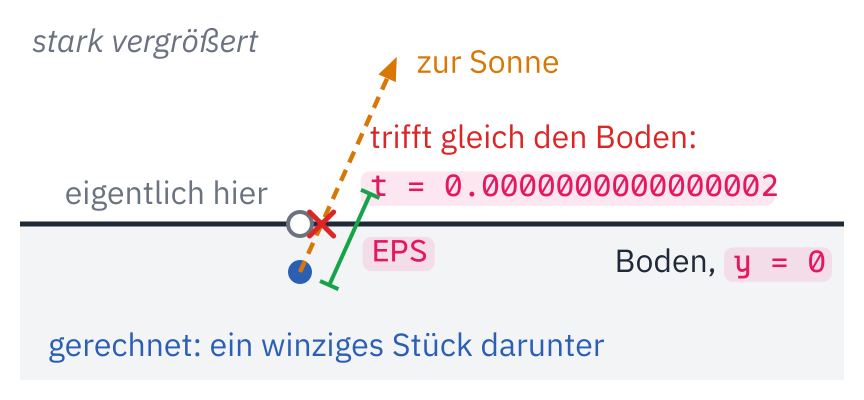

Die Abhilfe: Treffer, die näher als eine kleine Zahl EPS am Anfang des Strahls liegen, zählen nicht.

#define H 180// Treffer, die näher als EPS am Anfang des Strahls liegen, zählen nicht#define EPS 1e-4

In hit_sphere und hit_floor wird aus t > 0 jeweils t > EPS:

    if (t > EPS)
        return t;

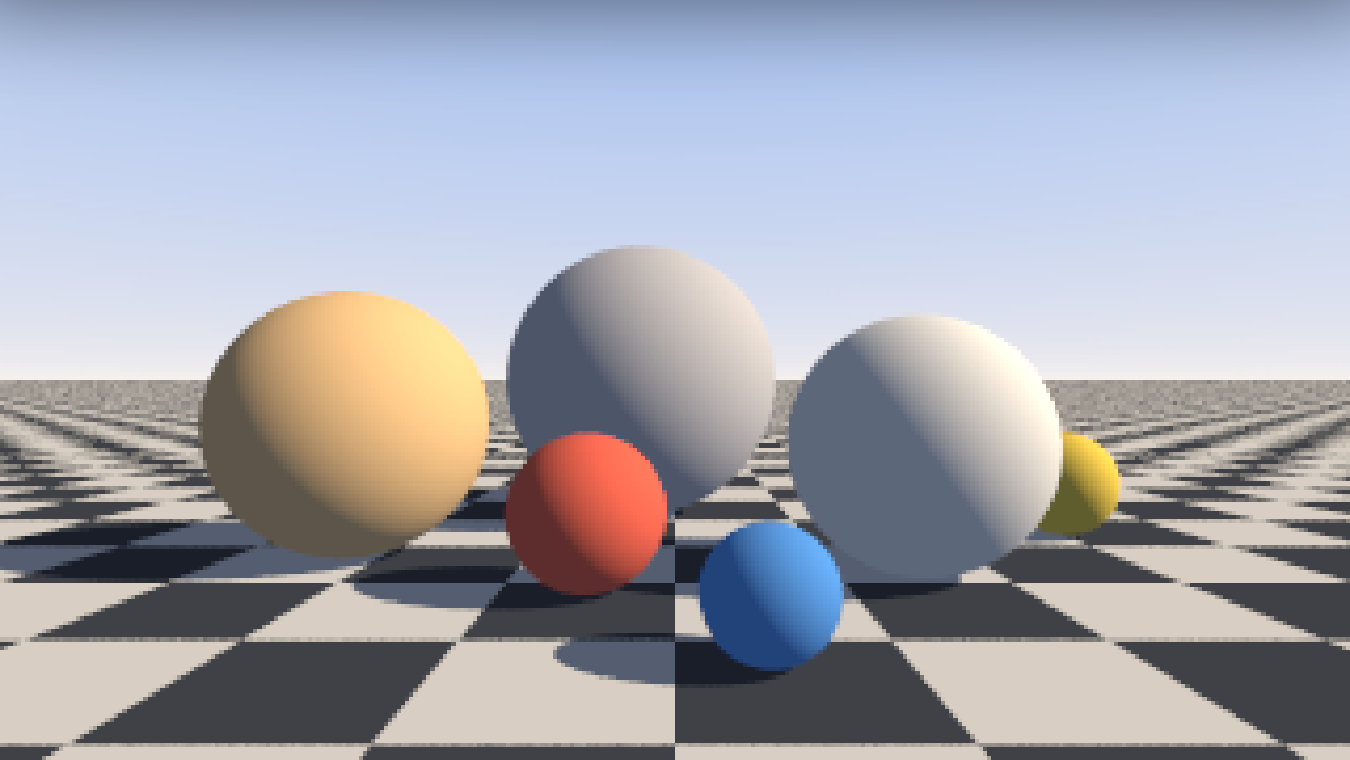

Jetzt stehen die Kugeln auf dem Boden.

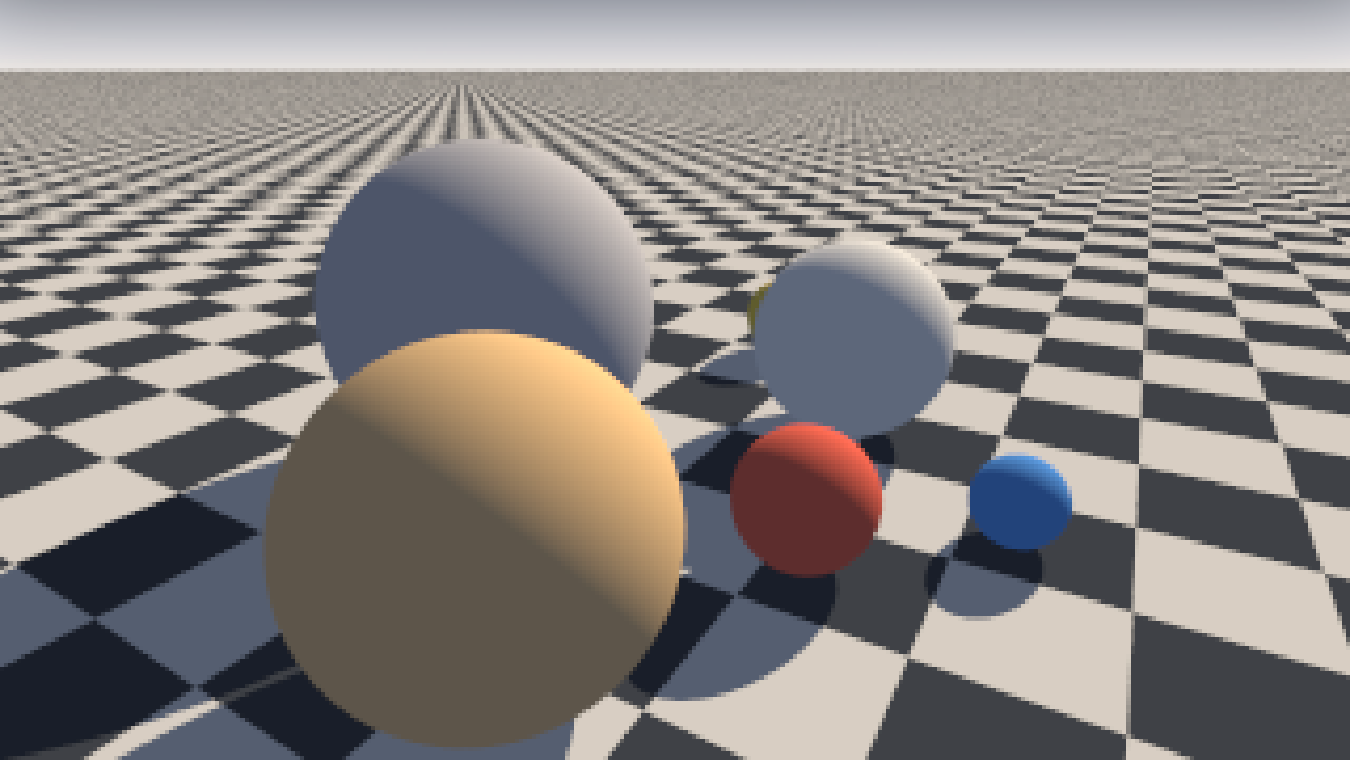

7. Die Kamera

Vorne, rechts und oben

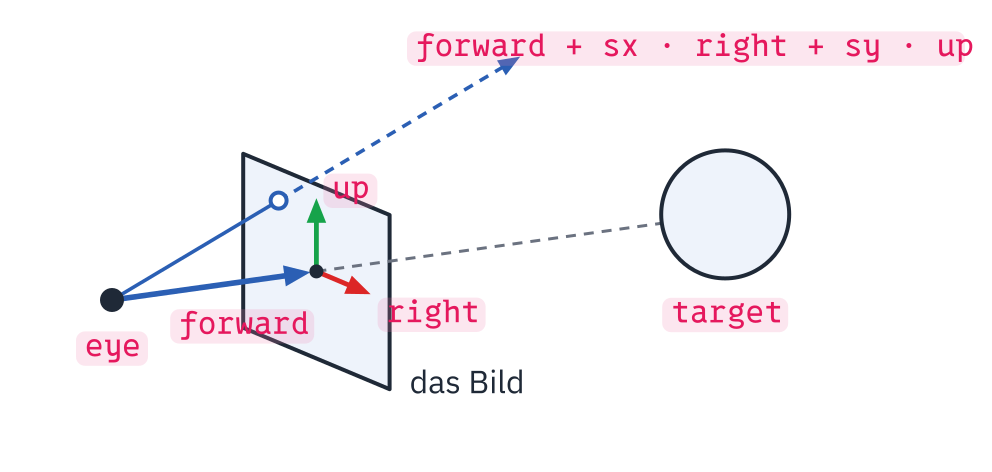

Bisher schaut das Auge immer in Richtung −z. Eine Kamera, die man bewegen kann, braucht drei Richtungen: wohin sie schaut, wo rechts ist und wo oben. Ohne Matrizen, nur mit einem neuen Werkzeug, dem Kreuzprodukt: cross(a, b) ist ein Vektor, der senkrecht auf a und auf b steht. Vertauscht man a und b, zeigt er in die Gegenrichtung.

• forward zeigt vom Auge eye zum Ziel target: normalize(target − eye).

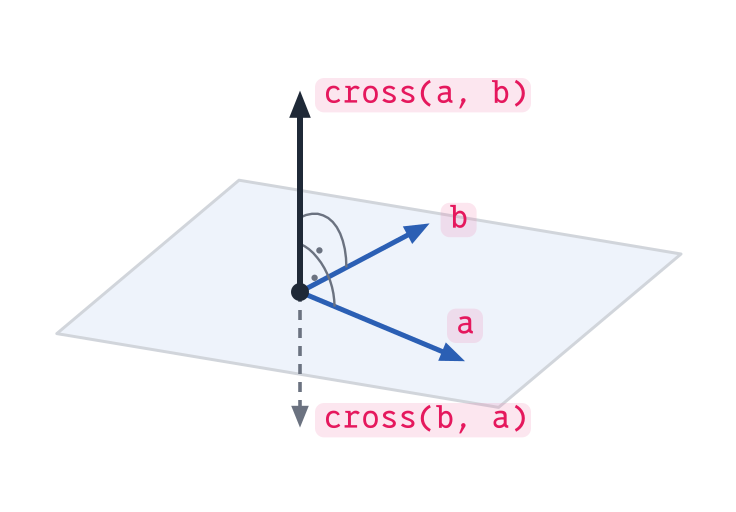

• right steht senkrecht auf forward und auf »oben in der Welt«, (0, 1, 0): normalize(cross(forward, (0, 1, 0))).
• up steht senkrecht auf forward und right: cross(right, forward).

Das Bild steht wieder eine Einheit vor dem Auge, jetzt in Richtung forward, und ein Pixel liegt sx Schritte in Richtung right und sy Schritte in Richtung up von seiner Mitte. Die Richtung durch den Pixel ist also forward + sx · right + sy · up.

Das Kreuzprodukt kommt zu den anderen Rechnungen:

double dot(vec a, vec b){    return a.x * b.x + a.y * b.y + a.z * b.z;}// steht senkrecht auf a und auf bvec cross(vec a, vec b){    return (vec){a.y * b.z - a.z * b.y, a.z * b.x - a.x * b.z, a.x * b.y - a.y * b.x};}

Lösche die Zeilen mit vec eye = {0, 1.2, 5.5};. Über ray_dir kommt die Kamera, und ray_dir benutzt sie. Ersetze ray_dir durch die beiden:

// die Kamera: wo das Auge steht und wohin vorne, rechts und oben ist
vec eye, forward, right, up;

// die Kamera kreist im Abstand 5 um die Mitte und schaut auf target
void set_camera(double angle, double height)
{
    eye = (vec){5 * sin(angle), height, 5 * cos(angle)};
    vec target = {0, 0.8, 0};
    forward = normalize(sub(target, eye));
    right = normalize(cross(forward, (vec){0, 1, 0}));
    up = cross(right, forward);
}

// die Richtung vom Auge durch den Pixel (x, y)
vec ray_dir(double x, double y)
{
    double sx = (x - W / 2.0) / H;
    double sy = (H / 2.0 - y) / H;
    return normalize(add(forward, add(scale(right, sx), scale(up, sy))));
}

5 * sin(angle) und 5 * cos(angle) legen das Auge auf einen Kreis mit Radius 5 um die Mitte der Szene; angle sagt, wo auf dem Kreis.

Um die Szene kreisen

In main fragt die Schleife jetzt die Pfeiltasten ab. Bewegt sich die Kamera, gelten die alten Durchgänge nicht mehr: passes fängt wieder bei 0 an, und der nächste Durchgang überschreibt die Summe. Ersetze main durch:

int main(void)
{
    screen_open(W, H, pixel_rgb24, "Raytracer");
    sun_dir = normalize((vec){1.4, 1.0, 0.3});

    double angle = 0.2, height = 1.8;
    int passes = 0;
    double last = seconds();

    while (!should_close())
    {
        // die Zeit seit dem letzten Bild, höchstens eine Zehntelsekunde
        double now = seconds();
        double dt = fmin(now - last, 0.1);
        last = now;

        // Pfeiltasten: um die Szene kreisen, höher oder tiefer, so schnell
        // pro Sekunde, egal wie viele Bilder der Rechner schafft
        if (key_down(pixel_key_left))  { angle -= 1.2 * dt; passes = 0; }
        if (key_down(pixel_key_right)) { angle += 1.2 * dt; passes = 0; }
        if (key_down(pixel_key_up) && height < 6)     { height += 2 * dt; passes = 0; }
        if (key_down(pixel_key_down) && height > 0.3) { height -= 2 * dt; passes = 0; }

        // jedes Bild ein weiterer Durchgang: das Bild wird immer glatter
        set_camera(angle, height);
        passes++;
        draw(passes);
        present();
    }
    screen_close();
    return 0;
}

Wie weit die Kamera in einem Bild kreist, rechnet das Programm aus der Zeit seit dem letzten Bild aus, dt: 1,2 im Bogenmaß pro Sekunde, egal ob der Rechner 60 Bilder in der Sekunde schafft oder nur 10. fmin begrenzt dt auf eine Zehntelsekunde, damit die Kamera nach einer Pause, etwa mit dem Tab im Hintergrund, nicht springt.

Klicke ins Bild und kreise mit den Pfeiltasten um die Kugeln.

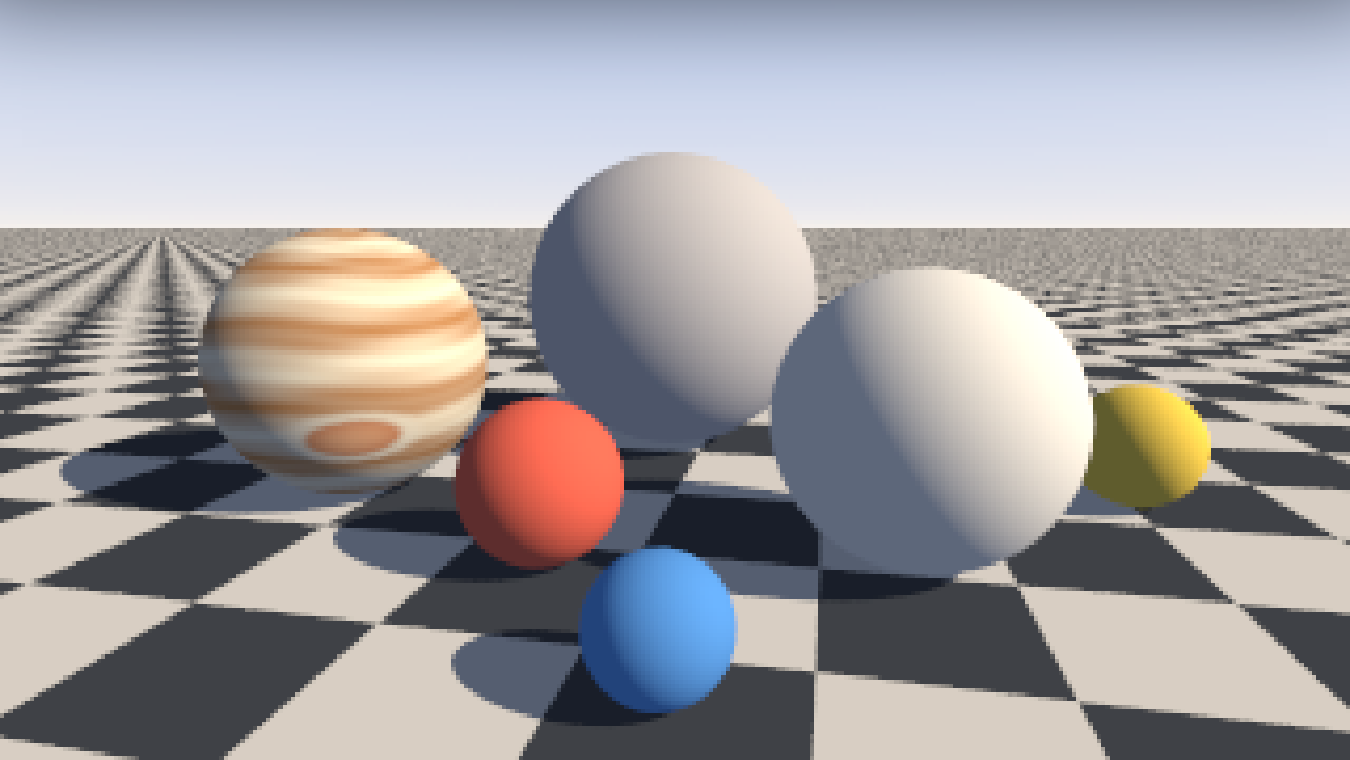

8. Ein Planet

Länge und Breite

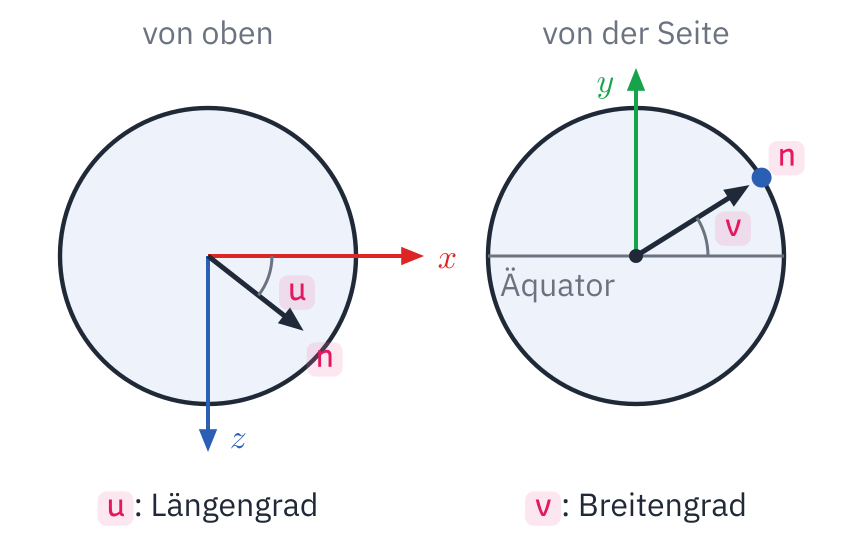

Bisher hat jede Kugel eine einzige Farbe. Eine Textur gibt jedem Punkt der Oberfläche eine eigene. Dafür braucht man für jeden Punkt der Kugel zwei Zahlen, wie die Längen- und Breitengrade auf einem Globus. Die Normale zeigt vom Mittelpunkt zum Punkt; aus ihr kommen beide:

• Längengrad u = atan2(n.z, n.x): der Winkel rund um die Kugel, von −π bis π.
• Breitengrad v = asin(n.y): wie hoch der Punkt liegt, von −π/2 am Südpol bis π/2 am Nordpol.

Mit u und v kann man rechnen wie mit x und y auf einem Bild. Der Planet hier bekommt Streifen wie Jupiter: Die Farbe wechselt mit dem Breitengrad hin und her, in breiten und in feinen Streifen, und damit sie nicht wie mit dem Lineal gezogen aussehen, wellt der Längengrad sie ein wenig. Dazu kommt Jupiters großer roter Fleck, ein Sturm, größer als die Erde. r sagt, wie weit ein Punkt von seiner Mitte weg ist, gemessen in seiner Größe: 0 in der Mitte, 1 am Rand. Innen ist er rot, zum Rand hin dunkler, und weich geht er in einen hellen Ring über, wie auf den Fotos von Jupiter.

Streifen und ein Fleck

Das Material bekommt ein Feld planet:

typedef struct{    vec color;    bool planet;  // mit Textur} material;

Die orange Kugel wird zum Planeten. Ersetze in spheres ihre Zeile, die mit {.color = {0.9, 0.6, 0.3}}, durch:

    {{-2.2, 0.9, 0.3}, 0.9, {.planet = true}},

Unter hit_floor kommt die Textur:

// Textur: die Farbe an dem Punkt der Kugel, in den die Normale n zeigt
vec planet_color(vec n)
{
    double u = atan2(n.z, n.x);  // Längengrad: -pi bis pi
    double v = asin(n.y);        // Breitengrad: -pi/2 bis pi/2

    // Streifen nach dem Breitengrad, breite und feine, leicht gewellt
    double band = 0.5 + 0.5 * sin(13 * v + 0.3 * sin(5 * u + 8 * v)) + 0.12 * sin(45 * v + 2 * sin(3 * u));
    vec color = mix((vec){0.58, 0.32, 0.16}, (vec){0.92, 0.84, 0.68}, band);

    // der große rote Fleck: r ist 0 in seiner Mitte und 1 an seinem Rand
    double du = (u - 1.0) / 0.36;
    double dv = (v + 0.38) / 0.15;
    double r = sqrt(du * du + dv * dv);
    // um ihn herum ein heller Ring, innen rot, zum Rand hin dunkler
    color = mix(color, (vec){0.93, 0.86, 0.72}, fmax(0, 1 - fabs(r - 1.15) / 0.35));
    vec spot = mix((vec){0.88, 0.47, 0.26}, (vec){0.62, 0.22, 0.1}, r * r);
    return mix(color, spot, fmin(1, fmax(0, (1 - r) / 0.2)));
}

In nearest_hit holt sich eine Kugel mit planet ihre Farbe aus der Textur:

        h->mat = s.mat;        if (s.mat.planet)            h->mat.color = planet_color(h->normal);

9. Spiegel

Abprallen

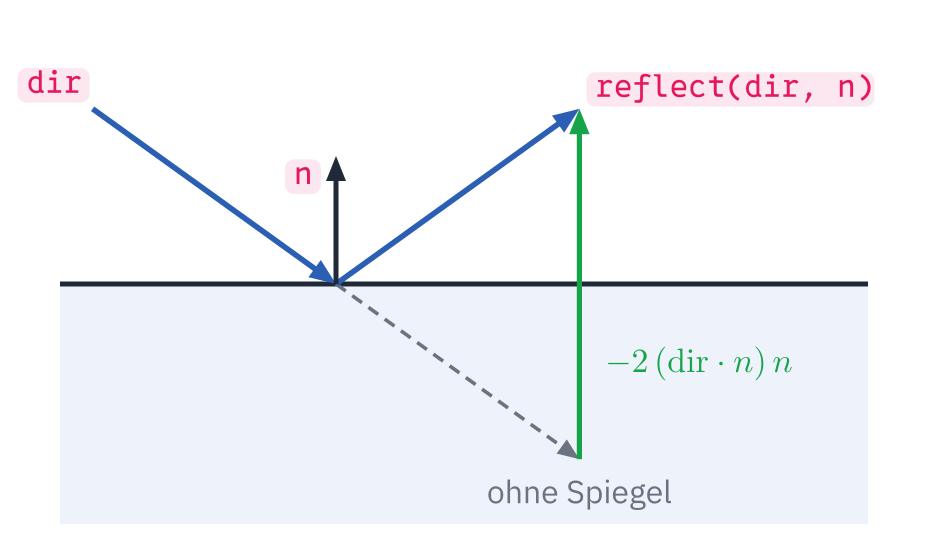

Ein Spiegel schickt den Strahl weiter, und zwar so, dass er im selben Winkel abprallt, in dem er angekommen ist. Zerlegt man dir in einen Teil entlang der Normalen, dot(dir, n) · n, und den Rest, dann dreht sich beim Abprallen nur der Teil entlang der Normalen um. Zieht man ihn zweimal ab, ist er umgedreht:

$$\text{reflect}(\text{dir}, n) = \text{dir} - 2\,(\text{dir} \cdot n)\, n$$

Wie ein gespiegelter Strahl weitergeht, weiß trace schon: Es ist dieselbe Frage wie beim Strahl vom Auge. trace ruft sich also selbst auf. Damit ein Strahl zwischen zwei Spiegeln nicht ewig hin und her springt, zählt depth mit, wie oft schon gespiegelt wurde. Oben in die Datei:

#define EPS 1e-4// wie oft ein Strahl höchstens gespiegelt wird#define MAX_DEPTH 6

Das Material sagt, wie stark eine Oberfläche spiegelt:

    vec color;    double mirror;  // Anteil, der gespiegelt wird: 0 bis 1    bool planet;    // mit Textur

Die große Kugel hinten wird ein Spiegel, und der Boden glänzt ein wenig. Ersetze in spheres die erste Zeile, die große graue Kugel, und floor_mat durch:

    {{-0.3, 1.2, -1.4}, 1.2, {.color = {0.9, 0.9, 0.95}, .mirror = 0.9}},

material floor_mat = {.color = {0.75, 0.75, 0.75}, .mirror = 0.1};

Dann reflect und das neue trace. Ersetze trace durch die beiden:

// der Strahl dir prallt an der Oberfläche mit der Normalen n ab
vec reflect(vec dir, vec n)
{
    return sub(dir, scale(n, 2 * dot(dir, n)));
}

// die Farbe, die aus Richtung dir beim Punkt origin ankommt
vec trace(vec origin, vec dir, int depth)
{
    if (depth > MAX_DEPTH)
        return (vec){0, 0, 0};  // zu oft gespiegelt

    hit h;
    if (!nearest_hit(origin, dir, &h))
        return sky(dir);

    vec light = add(sunlight(h), ambient);
    vec color = mul(h.mat.color, light);

    // Spiegel: ein neuer Strahl vom Treffpunkt aus
    if (h.mat.mirror > 0)
    {
        vec reflected = trace(h.point, reflect(dir, h.normal), depth + 1);
        color = mix(color, reflected, h.mat.mirror);
    }
    return color;
}

In draw beginnt jeder Strahl vom Auge mit depth 0; die Zeile mit trace wird zu:

            vec c = trace(eye, ray_dir(x + random_double(), y + random_double()), 0);

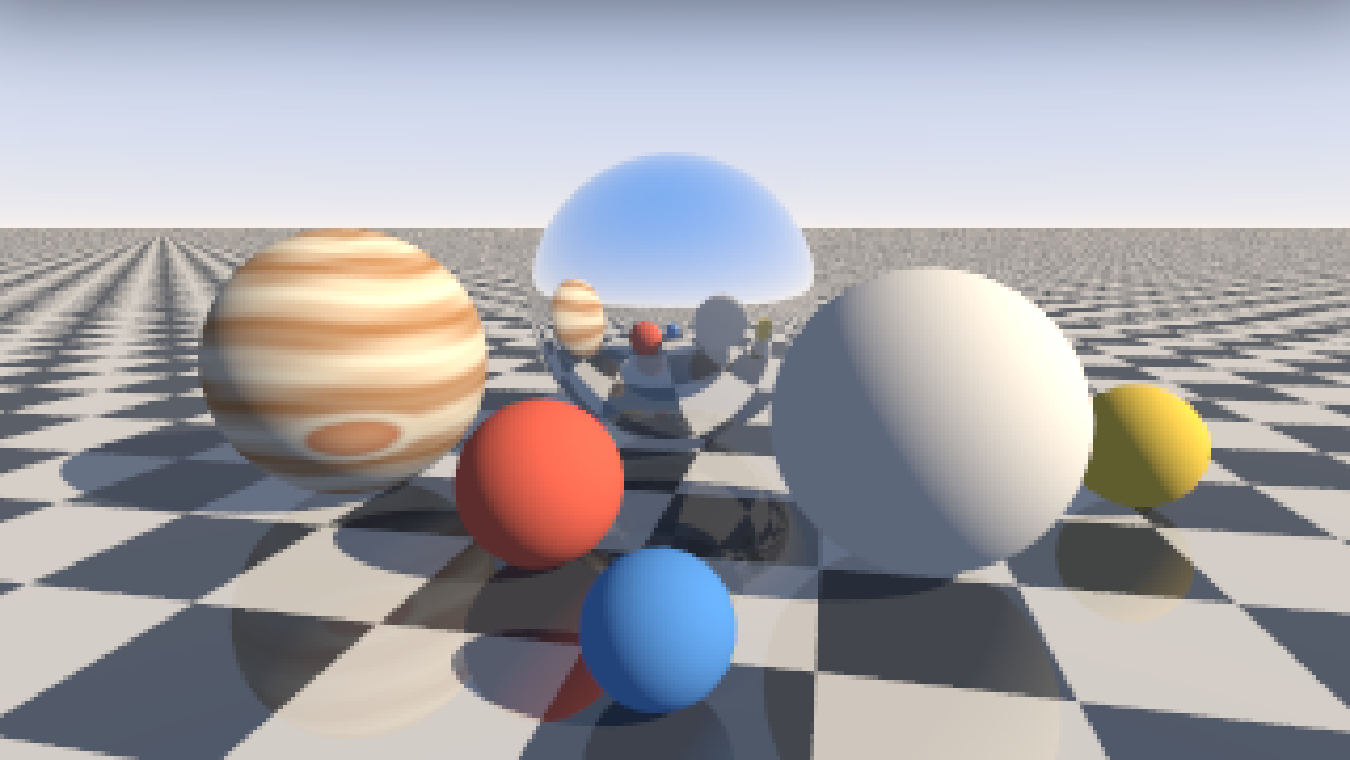

Die Spiegelkugel zeigt die ganze Szene, gebogen wie in einer Christbaumkugel, und im Boden spiegeln sich die Kugeln ganz leicht.

10. Glas

Brechen

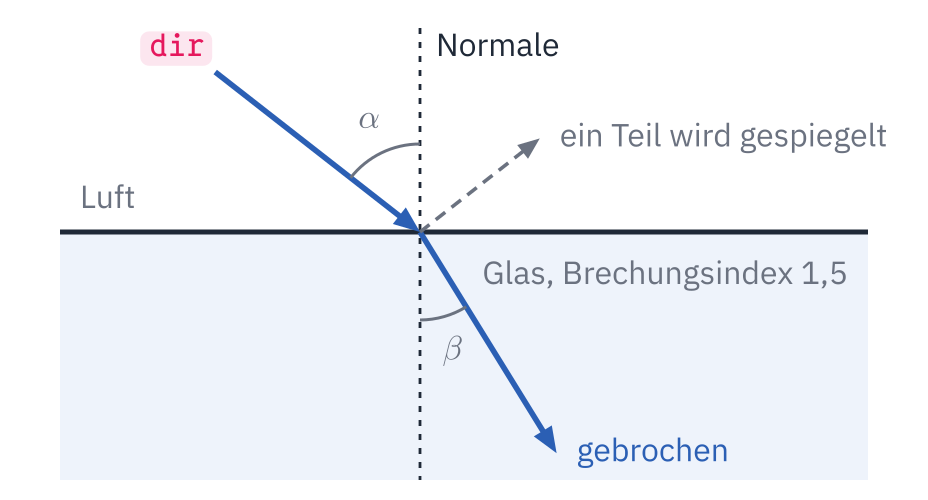

Fällt Licht schräg auf Glas, knickt es ab, zur Normalen hin. Wie stark, hängt vom Brechungsindex ab: Luft hat 1, Glas etwa 1,5. Für die Winkel α vor und β nach der Grenze gilt das Brechungsgesetz \(\sin\alpha = 1{,}5 \cdot \sin\beta\).

Willebrord Snellius (1580–1626), niederländischer Mathematiker, Professor in Leiden. Trifft ein Strahl auf die Glaskugel, knickt er ab, und dein Raytracer rechnet die neue Richtung mit dem Brechungsgesetz aus: Wie stark der Strahl abknickt, hängt vom Winkel ab, unter dem er auftrifft, und davon, wie stark das Glas Licht bricht. Snellius fand das Gesetz 1621, veröffentlichte es aber nie; gedruckt hat es 1637 René Descartes. Aufgeschrieben hatte es schon um 984 Ibn Sahl in Bagdad.

Vorher hatte Snellius die Erde vermessen, ohne die Niederlande zu verlassen: Er peilte von Kirchturm zu Kirchturm, legte ein Netz aus Dreiecken über das Land, maß eine Grundlinie von Hand und rechnete alle anderen Strecken aus den Winkeln aus. So bekam er heraus, wie lang ein Grad auf dem Weg von Nord nach Süd ist, und damit den Umfang der Erde (Eratosthenes Batavus, 1617). Mit solchen Dreiecksnetzen haben Landvermesser bis ins 20. Jahrhundert ihre Karten gemacht.

Stich: Werkstatt de Passe, 1625, gemeinfrei, zugeschnitten (Wikimedia Commons)

Als Vektoren mit eta = Brechungsindex davor geteilt durch danach und cos_in = −dot(dir, n):

$$k = 1 - \eta^2 \,(1 - \cos^2_{\text{in}}), \qquad \text{gebrochen} = \eta \cdot \text{dir} + (\eta \cos_{\text{in}} - \sqrt{k})\, n$$

Kommt der Strahl von innen, aus dem Glas, ist alles umgekehrt: eta ist 1,5, und die Normale muss nach innen zeigen. Wird k negativ, gibt es keinen gebrochenen Strahl: Das Licht kommt so flach von innen an die Oberfläche, dass es ganz zurückgespiegelt wird, die Totalreflexion. Glasfasern leiten Licht so über Tausende Kilometer.

Wie viel wird gespiegelt?

Glas bricht nicht nur, es spiegelt auch, und wie viel, hängt vom Winkel ab: Schaut man senkrecht auf eine Scheibe, sieht man fast nur hindurch, schaut man flach darüber, spiegelt sie wie ein Spiegel. Christophe Schlick fand 1994 eine einfache Formel, die dem genauen Gesetz sehr nahe kommt.

Augustin-Jean Fresnel (1788–1827), französischer Ingenieur und Physiker. Wie viel Licht die Glaskugel spiegelt und wie viel sie durchlässt, hängt vom Winkel ab: Von vorn spiegelt Glas nur etwa 4 Prozent, am Rand der Kugel fast alles. Die Formeln dafür, die Fresnel-Gleichungen, stellte er Anfang der 1820er Jahre auf; dein Raytracer nimmt die kurze Näherung, die Christophe Schlick 1994 für die Computergrafik fand.

Damit Leuchttürme weiter zu sehen sind, baute Fresnel eine Linse aus Glasringen, die das Licht bündelt wie eine dicke Linse, aber dünn und leicht bleibt. Die erste leuchtete ab dem 25. Juli 1823 im Leuchtturm von Cordouan an der Mündung der Gironde und war über 30 Kilometer weit zu sehen; die Spiegel davor warfen nur etwa die Hälfte des Lichts zurück. Fresnel-Linsen stecken heute in Overheadprojektoren, Ampeln und Rücklichtern von Autos.

Stich: E. Rosette nach Ambroise Tardieu, 19. Jahrhundert, gemeinfrei, zugeschnitten (Wikimedia Commons)

Das Material bekommt einen Brechungsindex:

    double mirror;  // Anteil, der gespiegelt wird: 0 bis 1    double glass;   // Brechungsindex bei Glas, sonst 0

Die weiße Kugel rechts wird Glas. Ersetze in spheres ihre Zeile, die mit {.color = {0.9, 0.9, 0.9}}, durch:

    {{1.5, 0.8, 0.8}, 0.8, {.color = {0.95, 1.0, 0.97}, .glass = 1.5}},

Ein gebrochener Strahl beginnt im Glas, und von innen trifft er die Kugel ein zweites Mal, hinten. hit_sphere braucht dafür auch die zweite Lösung:

    double t = -b - sqrt(d);    if (t > EPS)        return t;    t = -b + sqrt(d);     // der Strahl startet in der Kugel (Glas)    if (t > EPS)        return t;    return INFINITY;      // die Kugel liegt hinter dem Auge

Glas wirft auch einen Schatten, aber einen helleren: Es lässt einen Teil des Lichts durch. Statt nearest_hit fragt sunlight darum jetzt light_through. Ersetze sunlight durch die beiden:

// wie viel Licht von point aus in Richtung dir durchkommt: 1, 0 oder dazwischen
double light_through(vec point, vec dir)
{
    double light = 1;
    for (int i = 0; i < SPHERE_COUNT; i++)
    {
        if (hit_sphere(point, dir, spheres[i]) < INFINITY)
        {
            if (spheres[i].mat.glass == 0)
                return 0;
            light *= 0.6;  // Glas lässt etwas durch
        }
    }
    return light;
}

// Licht von der Sonne: je steiler sie auf die Oberfläche scheint, desto heller
vec sunlight(hit h)
{
    double d = dot(h.normal, sun_dir);
    if (d <= 0)
        return (vec){0, 0, 0};
    return scale(sun_color, d * light_through(h.point, sun_dir));
}

Unter reflect kommt das Glas. Weil glass trace aufruft und trace erst danach steht, sagt die erste Zeile dem Compiler vorab, dass es trace gibt:

vec trace(vec origin, vec dir, int depth);

// Glas: ein Teil wird gespiegelt, der Rest gebrochen
vec glass(hit h, vec dir, int depth)
{
    vec n = h.normal;
    double eta = 1 / h.mat.glass;  // von der Luft ins Glas
    if (dot(dir, n) > 0)
    {
        n = scale(n, -1);          // von innen nach außen
        eta = h.mat.glass;
    }
    double cos_in = -dot(dir, n);
    vec reflected = trace(h.point, reflect(dir, n), depth + 1);

    // Brechung nach Snellius; k < 0: Totalreflexion
    double k = 1 - eta * eta * (1 - cos_in * cos_in);
    if (k < 0)
        return reflected;
    vec refracted_dir = add(scale(dir, eta), scale(n, eta * cos_in - sqrt(k)));
    vec refracted = mul(trace(h.point, refracted_dir, depth + 1), h.mat.color);

    // Fresnel nach Schlick: wie viel gespiegelt wird, flach mehr als steil
    double r0 = (1 - h.mat.glass) / (1 + h.mat.glass);
    r0 = r0 * r0;
    double r = r0 + (1 - r0) * pow(1 - cos_in, 5);
    return mix(refracted, reflected, r);
}

In trace geht Glas einen eigenen Weg:

    if (!nearest_hit(origin, dir, &h))        return sky(dir);    if (h.mat.glass > 0)        return glass(h, dir, depth);

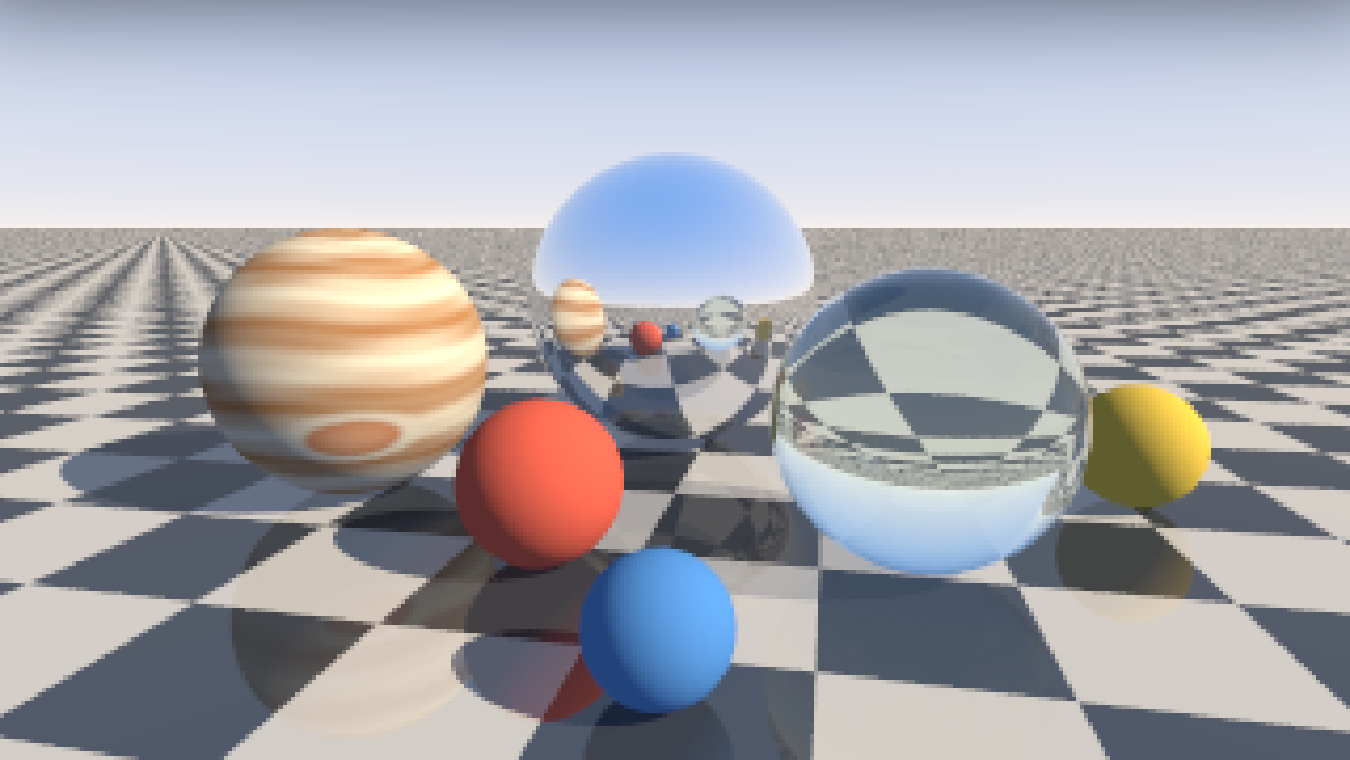

Durch die Glaskugel steht das Schachbrett auf dem Kopf, wie bei einer Lupe, die man weit vom Auge hält. Zum Rand hin spiegelt sie immer mehr.

Whitteds Kugel ist hohl

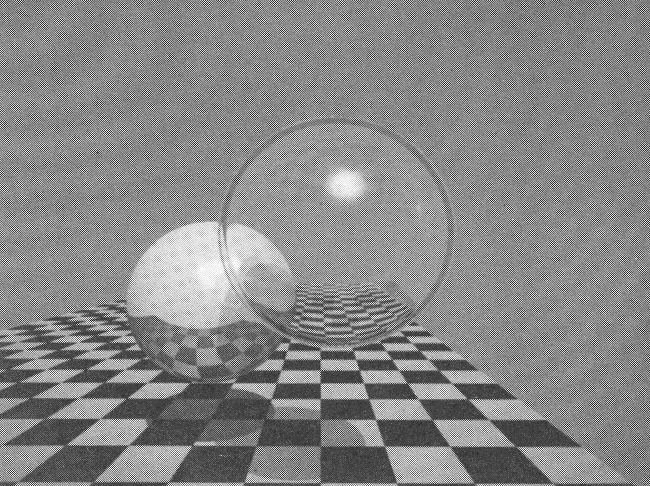

In Whitteds Bild am Anfang der Seite steht das Schachbrett in der Glaskugel nicht auf dem Kopf; man sieht fast ungestört hindurch. Seine Kugel ist hohl: eine dünne Schale aus Glas, innen Luft. Gefragt, warum, sagte Whitted, eine volle Kugel wäre »zu schwer« gewesen; außerdem gaben die zwei Oberflächen einen interessanteren Baum von Strahlen, mit Spiegelungen innen in der Wand.

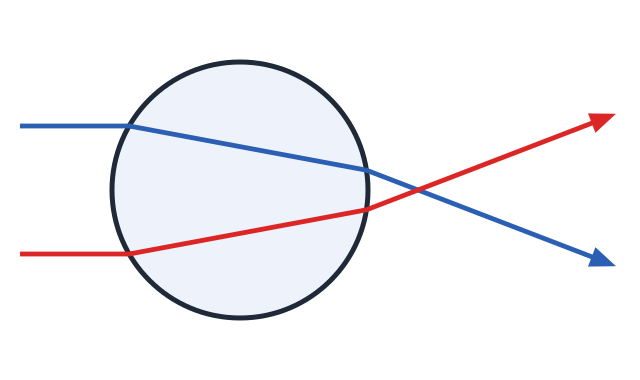

In der vollen Kugel knickt ein Strahl beim Eintreten und beim Austreten jeweils zur Mitte hin ab, die Strahlen kreuzen sich, und was oben war, ist unten. In der hohlen geht er durch zwei dünne Wände wie durch zwei Fensterscheiben: In jeder knickt er ab und gleich wieder zurück, und er kommt fast in derselben Richtung heraus.

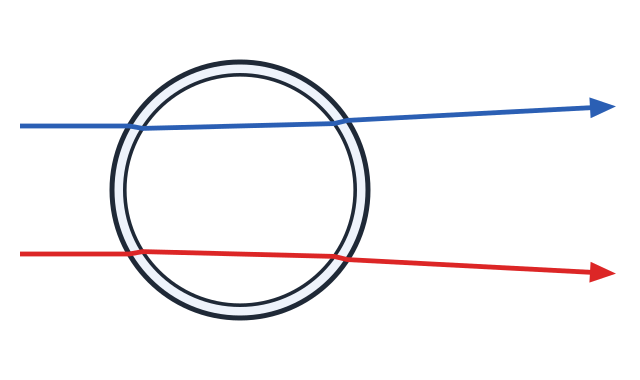

Für deinen Raytracer ist eine hohle Glaskugel eine Glaskugel und darin eine etwas kleinere Kugel aus Luft, mit demselben Mittelpunkt. Im Nachbau von Whitteds Szene bei NVIDIA hat die innere den 0,96-fachen Radius der äußeren, und so ist es auch hier. Links vorn kommt eine kleinere hohle Glaskugel dazu, damit du beide zugleich im Bild hast:

    {{1.5, 0.8, 0.8}, 0.8, {.color = {0.95, 1.0, 0.97}, .glass = 1.5}},    // hohle Glaskugel: außen Glas, innen eine etwas kleinere Kugel aus Luft    {{-1.5, 0.5, 2.4}, 0.5, {.color = {0.95, 1.0, 0.97}, .glass = 1.5}},    {{-1.5, 0.5, 2.4}, 0.48, {.color = {1, 1, 1}, .glass = 1 / 1.5}},

glass ist der Brechungsindex innen geteilt durch den außen. Bei der Glaskugel ist innen Glas und außen Luft, 1,5 / 1; bei der Kugel aus Luft ist es umgekehrt, 1 / 1,5. Trifft ein Strahl sie von außen, aus dem Glas, rechnet glass darum mit eta = 1 / (1 / 1,5) = 1,5, genau wie für einen Strahl, der aus Glas in Luft geht. Mehr braucht es nicht, auch nicht für die Totalreflexion in der Wand. .color = {1, 1, 1} lässt das Licht in der Luft, wie es ist.

Links geht das Schachbrett fast gerade durch die hohle Kugel hindurch, wie bei Whitted; nur ihr Rand und ein paar Spiegelungen verraten sie. Rechts stellt die volle Kugel es auf den Kopf. Die hohle Kugel kostet Zeit: In ihrer dünnen Wand wird ein Strahl oft gespiegelt und gebrochen, bis MAX_DEPTH erreicht ist, und jeder Durchgang dauert spürbar länger.

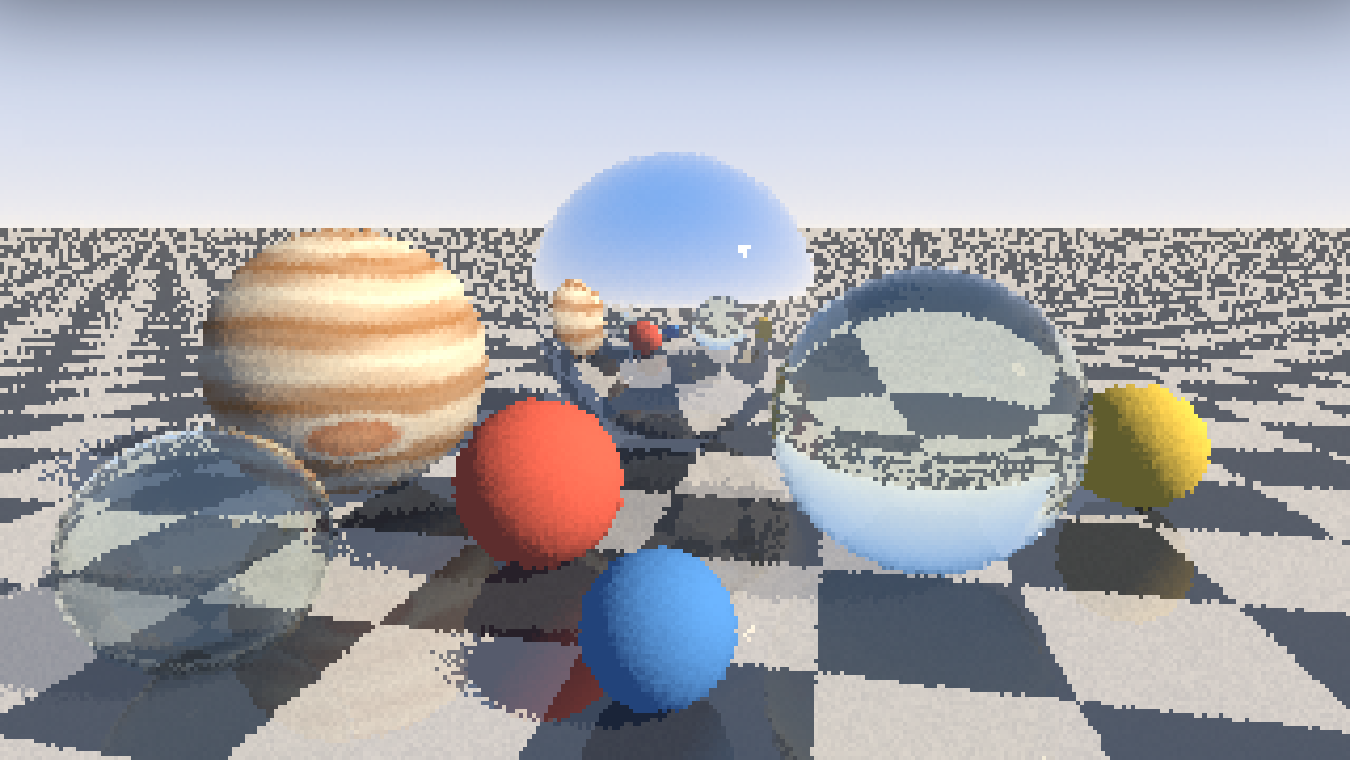

11. Weiche Schatten

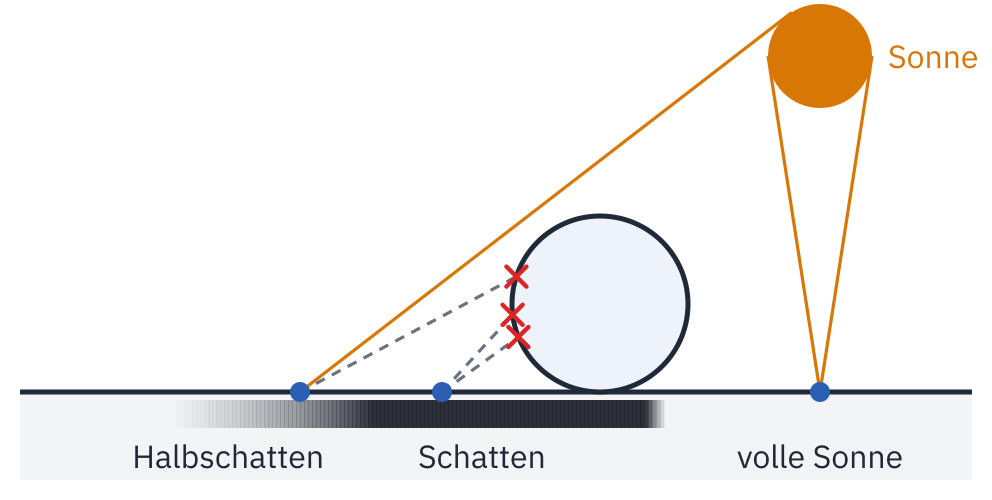

Die Sonne ist eine Scheibe

Die Schatten haben scharfe Ränder, weil die Sonne bisher ein Punkt ist: Ein Punkt sieht die Sonne oder sieht sie nicht. Die echte Sonne ist eine Scheibe am Himmel. Am Rand eines Schattens verdeckt eine Kugel nur einen Teil von ihr, und es ist nur ein bisschen dunkler, ein Halbschatten.

Das kostet jetzt fast nichts mehr: Jeder Durchgang zielt mit dem Schattenstrahl auf einen anderen zufälligen Punkt der Sonnenscheibe, und der Durchschnitt über viele Durchgänge ergibt den Halbschatten von selbst. Vorgeschlagen haben das Robert Cook, Thomas Porter und Loren Carpenter 1984 bei Lucasfilm.

Dafür braucht es einen zufälligen Punkt in einer Kugel um den Nullpunkt; random_in_sphere würfelt so lange, bis ein Punkt im Würfel auch in der Kugel liegt. Unter random_double:

// ein zufälliger Punkt in der Kugel mit Radius 1 um den Nullpunkt
vec random_in_sphere(void)
{
    while (true)
    {
        vec p = {2 * random_double() - 1, 2 * random_double() - 1, 2 * random_double() - 1};
        if (dot(p, p) < 1)
            return p;
    }
}

Bei der Sonne steht, wie groß sie ist:

vec sun_color = {1.4, 1.2, 0.9};// wie groß die Sonne am Himmel ist (im Bogenmaß)#define SUN_SIZE 0.08

sunlight wackelt die Richtung zur Sonne ein wenig. Ersetze sunlight durch:

// Licht von der Sonne: zu einem zufälligen Punkt der Sonnenscheibe
vec sunlight(hit h)
{
    vec to_sun = normalize(add(sun_dir, scale(random_in_sphere(), SUN_SIZE)));
    double d = dot(h.normal, to_sun);
    if (d <= 0)
        return (vec){0, 0, 0};
    return scale(sun_color, d * light_through(h.point, to_sun));
}

Und damit man die Sonne im Spiegel sieht, zeichnet trace sie in den Himmel; aus return sky(dir); unter if (!nearest_hit(…)) wird:

    if (!nearest_hit(origin, dir, &h))    {        if (dot(dir, sun_dir) > cos(SUN_SIZE))            return scale(sun_color, 3);  // die Sonnenscheibe        return sky(dir);    }

12. Licht vom Himmel

Ein Strahl in eine zufällige Richtung

Eine Sache stimmt noch nicht: Das Himmelslicht ambient kommt überall gleich stark an, auch unter einer Kugel, dort, wo sie fast auf dem Boden aufliegt. In Wirklichkeit sieht ein Punkt dort kaum Himmel. Mit derselben Idee wie bei der Sonne lässt sich auch das ausrechnen: Jeder Durchgang schickt vom Treffpunkt einen Strahl in eine zufällige Richtung über der Oberfläche. Sieht er den Himmel, kommt dessen Farbe als Licht an; trifft er etwas, nicht.

ambient wird gelöscht, an seine Stelle tritt skylight, unter reflect:

// Licht vom Himmel: aus einer zufälligen Richtung über der Oberfläche
vec skylight(hit h)
{
    vec d = normalize(add(h.normal, random_in_sphere()));
    if (d.y < 0)
        return (vec){0, 0, 0};  // nach unten ist der Boden im Weg
    return scale(sky(d), 0.3 * light_through(h.point, d));
}

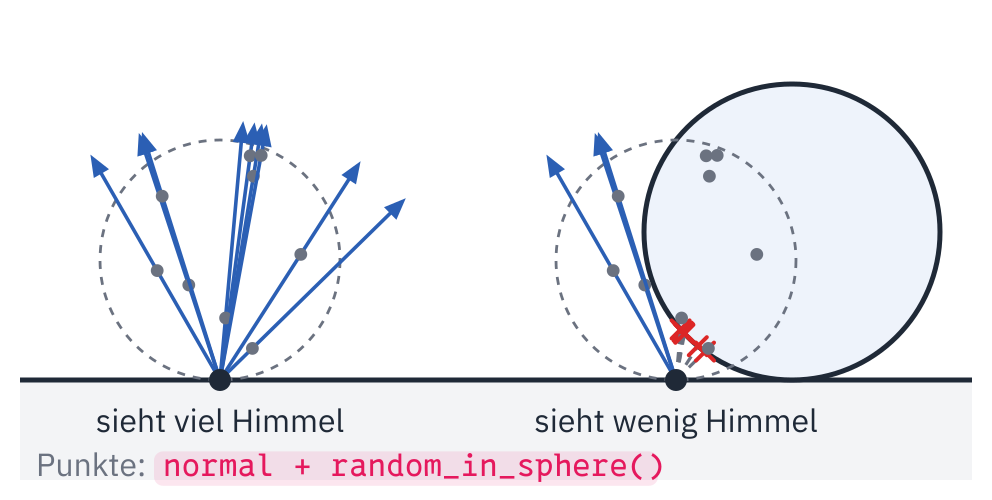

normal + random_in_sphere() zeigt immer in die Hälfte über der Oberfläche, und steil nach oben öfter als flach zur Seite, so wie auch der Himmel steil von oben mehr Licht gibt.

In trace wird die Zeile mit ambient zu:

    vec light = add(sunlight(h), skylight(h));

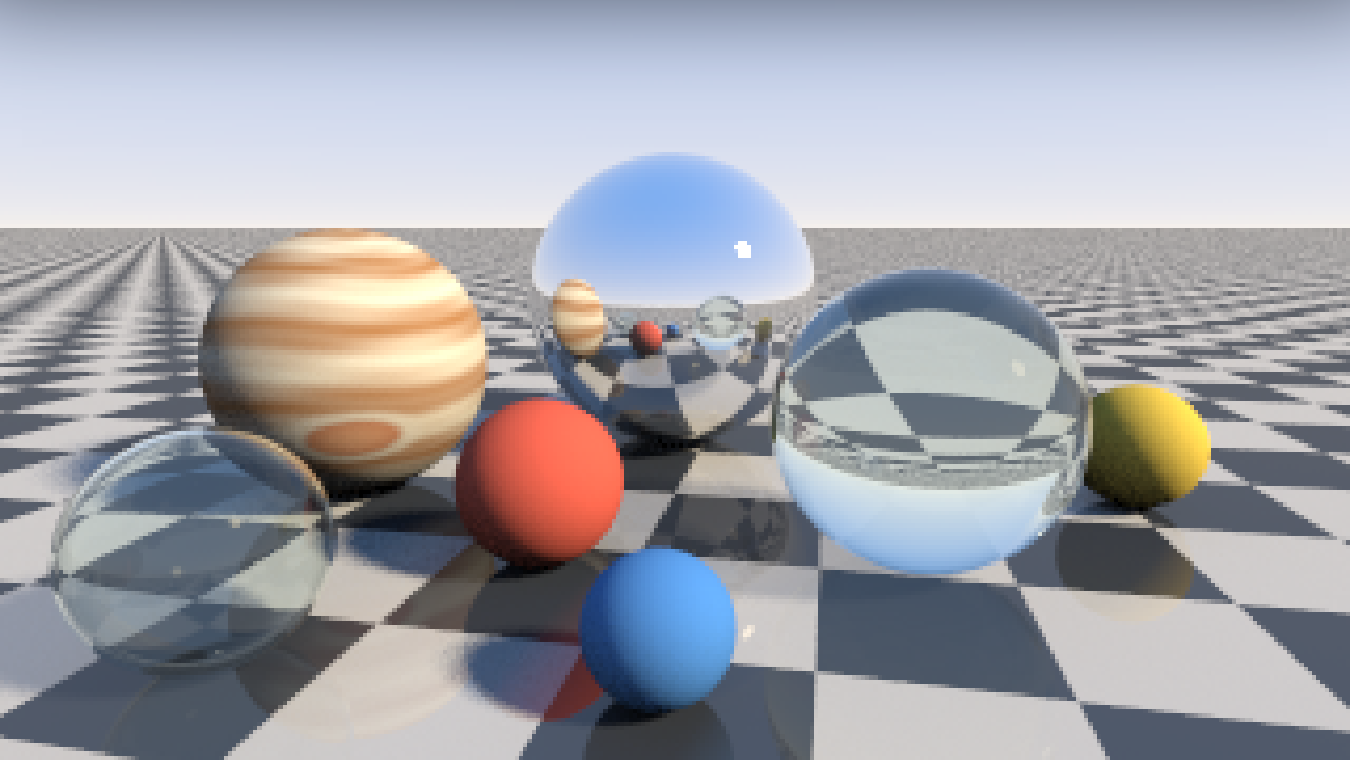

Unter jeder Kugel ist der Boden jetzt dort dunkel, wo sie ihn fast berührt, und erst damit stehen sie richtig auf ihm. Die Schattenseiten bekommen das Blau des Himmels.

13. Glanz

Lack

Die rote und die blaue Kugel sehen noch aus wie aus Ton. Eine lackierte Kugel hat in der Sonne einen hellen Punkt, den Glanzpunkt, und der ist nichts anderes als die Sonne, gespiegelt im Lack. Lack ist eine dünne, durchsichtige Schicht wie Glas: Er spiegelt ein wenig, wenn du steil von vorn schaust, und flach am Rand fast alles. Wie viel, rechnet die Formel von Schlick aus, die du schon für das Glas geschrieben hast. Damit glass und der Lack sie beide benutzen können, kommt sie in eine eigene Funktion über glass:

// Fresnel nach Schlick: wie viel eine Oberfläche mit diesem Brechungsindex
// spiegelt, flach mehr als steil
double fresnel(double cos_in, double index)
{
    double r0 = (1 - index) / (1 + index);
    r0 = r0 * r0;
    return r0 + (1 - r0) * pow(1 - cos_in, 5);
}

Am Ende von glass steht dann statt der vier Zeilen von Schlick nur noch:

    vec refracted = mul(trace(h.point, refracted_dir, depth + 1), h.mat.color);    return mix(refracted, reflected, fresnel(cos_in, h.mat.glass));}

Das Material bekommt ein Feld für den Lack:

    double glass;   // Brechungsindex bei Glas, sonst 0    bool varnish;   // lackiert: spiegelt ein wenig, flach mehr als steil

In trace spiegelt jetzt ein Spiegel oder ein Lack. Beim Spiegel steht fest, wie viel er spiegelt, beim Lack rechnet es fresnel aus: -dot(dir, h.normal) ist der Kosinus des Winkels, unter dem der Strahl auftrifft, wie cos_in in glass, und 1,5 ist der Brechungsindex von Lack, etwa wie bei Glas. Ersetze in trace den Teil, der mit // Spiegel: beginnt, durch:

    // Spiegel und Lack: ein neuer Strahl vom Treffpunkt aus
    double shine = h.mat.mirror;
    if (h.mat.varnish)
        shine = fresnel(-dot(dir, h.normal), 1.5);  // Lack ist wie eine dünne Schicht Glas
    if (shine > 0)
    {
        vec reflected = trace(h.point, reflect(dir, h.normal), depth + 1);
        color = mix(color, reflected, shine);
    }

Lackiert werden die rote und die blaue Kugel; ihre Zeilen in spheres werden zu:

    {{-0.5, 0.45, 1.2}, 0.45, {.color = {0.9, 0.15, 0.1}, .varnish = true}},    {{3.0, 0.4, -0.4}, 0.4, {.color = {0.95, 0.7, 0.1}}},    {{0.4, 0.3, 2.3}, 0.3, {.color = {0.1, 0.35, 0.9}, .varnish = true}},

Übersetzt du jetzt, siehst du kaum einen Glanzpunkt. Das liegt an der Sonnenscheibe: Sie ist bisher nur dreimal so hell wie sun_color, und davon spiegelt der Lack nur wenig. Wie hell ist sie wirklich? Das ganze Licht sun_color kommt aus einer winzigen Scheibe mit dem Radius SUN_SIZE. Ihre Fläche am Himmel ist \(\pi \cdot 0{,}08^2 \approx 0{,}02\), und so viel Licht aus so wenig Himmel heißt: Jeder Punkt der Scheibe ist etwa fünfzigmal so hell wie sun_color. In trace wird aus return scale(sun_color, 3);:

        if (dot(dir, sun_dir) > cos(SUN_SIZE))            // die Sonnenscheibe: ihr ganzes Licht kommt aus dieser kleinen Fläche            return scale(sun_color, 1 / (3.14159 * SUN_SIZE * SUN_SIZE));

Jetzt hat jede lackierte Kugel einen weißen Glanzpunkt, dort, wo sie die Sonne zu deinem Auge spiegelt, und am Rand spiegelt sie das Schachbrett. Kreist du um die Szene, wandert der Glanzpunkt mit, denn er hängt davon ab, wo du stehst. Die helle Seite der Kugel bleibt, wo sie ist: Sie hängt nur von der Sonne ab.

Metall

Eine Kugel aus Chrom und eine aus Gold spiegeln beide fast alles. Aber in der Goldkugel sieht alles golden aus: Ein Metall färbt, was es spiegelt. Gold spiegelt rotes Licht fast ganz, grünes etwas weniger und blaues nur zu einem Drittel. Lack dagegen spiegelt alle Farben gleich, darum ist der Glanzpunkt auf der roten Kugel weiß und nicht rot. Für ein Metall wird das Gespiegelte mit der Farbe des Materials multipliziert, mit mul, so wie das Licht auf einer farbigen Oberfläche.

Matt

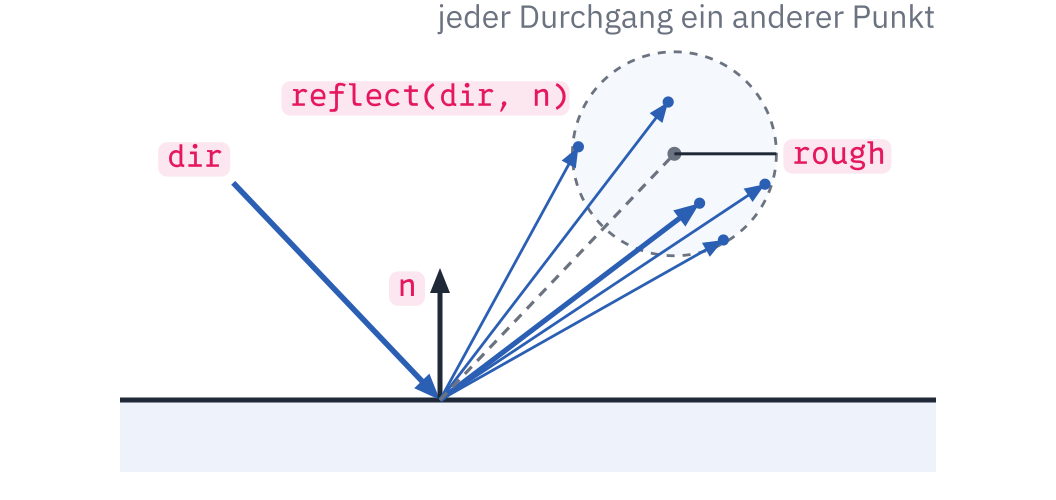

Gebürstetes Metall oder eine seidenmatte Farbe spiegeln auch, aber verschwommen: Winzige Unebenheiten lenken jeden Strahl ein wenig anders ab. Das ist wieder die Idee der weichen Schatten. In jedem Durchgang bekommt der gespiegelte Strahl einen zufälligen Vektor dazu, und im Mittel über viele Durchgänge verschwimmt das Spiegelbild. rough sagt, wie weit: Es ist der Radius der Kugel, aus der der zufällige Vektor kommt.

Das Material bekommt zwei Felder:

    bool varnish;   // lackiert: spiegelt ein wenig, flach mehr als steil    bool metal;     // Metall färbt, was es spiegelt    double rough;   // wie matt die Spiegelung ist: 0 glatt, 0.3 matt

Und in trace wird der Strahl verschoben und, bei Metall, gefärbt. Zeigt er nach dem Verschieben unter die Oberfläche, nimmt trace die glatte Richtung. Der Block unter if (shine > 0) wird zu:

    if (shine > 0)    {        vec r = reflect(dir, h.normal);        // matt: in jedem Durchgang ein wenig anders, im Mittel verschwommen        if (h.mat.rough > 0)        {            r = normalize(add(r, scale(random_in_sphere(), h.mat.rough)));            if (dot(r, h.normal) < 0)                r = reflect(dir, h.normal);        }        vec reflected = trace(h.point, r, depth + 1);        if (h.mat.metal)            reflected = mul(reflected, h.mat.color);        color = mix(color, reflected, shine);    }

Die gelbe Kugel wird Gold, leicht matt, dazu kommt eine matte Kugel aus Kupfer, und die blaue wird seidenmatt. Ersetze die beiden letzten Zeilen in spheres, die gelbe und die blaue Kugel, durch diese drei:

    {{3.0, 0.4, -0.4}, 0.4, {.color = {1.0, 0.75, 0.3}, .mirror = 0.95, .metal = true, .rough = 0.12}},
    {{2.1, 0.35, 1.7}, 0.35, {.color = {0.95, 0.55, 0.4}, .mirror = 0.95, .metal = true, .rough = 0.35}},
    {{0.4, 0.3, 2.3}, 0.3, {.color = {0.1, 0.35, 0.9}, .varnish = true, .rough = 0.3}},

Auf einer matten Fläche ist der Glanzpunkt ein großer, weicher Fleck: Viele der verschobenen Strahlen treffen die Sonne, viele knapp daneben. Matte Spiegel brauchen viele Durchgänge, bis sie glatt sind, denn ein Strahl trifft die kleine, helle Sonne nur ab und zu.

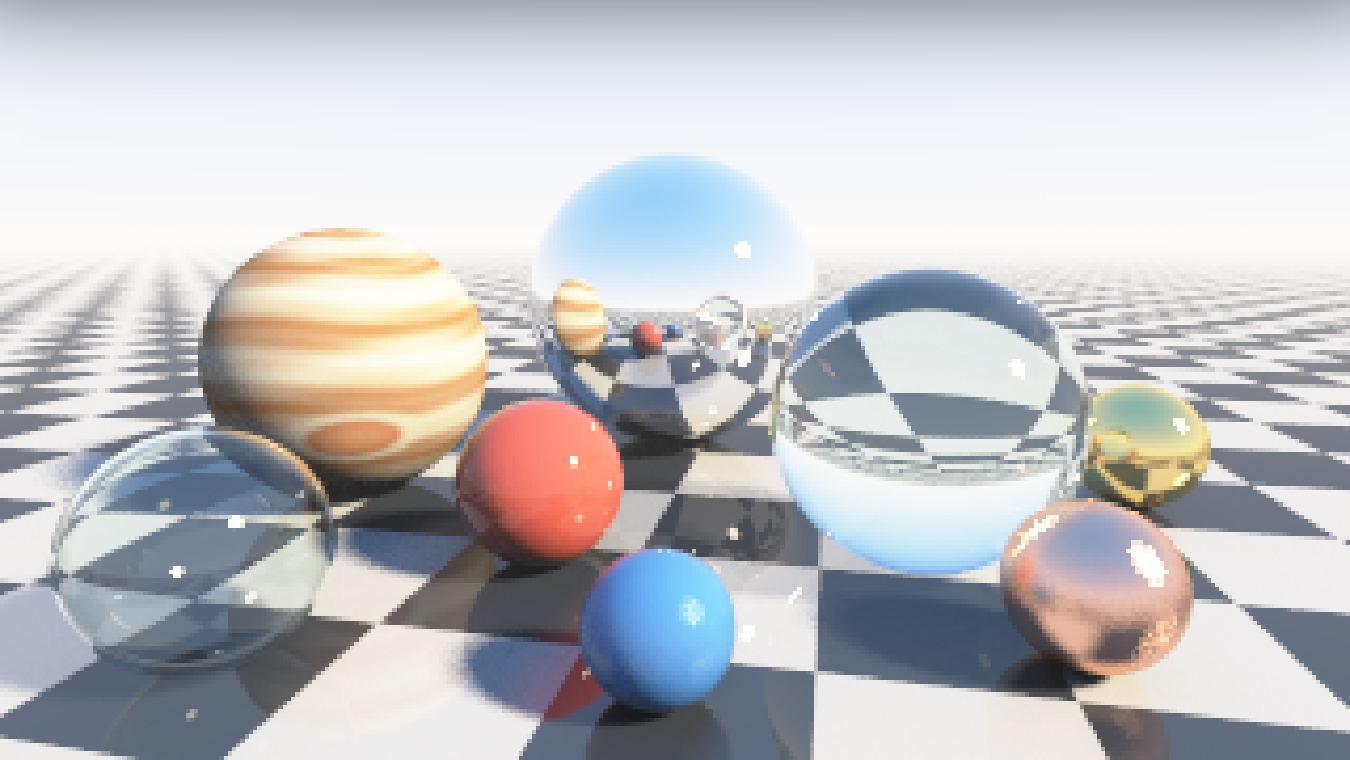

14. Das fertige Bild

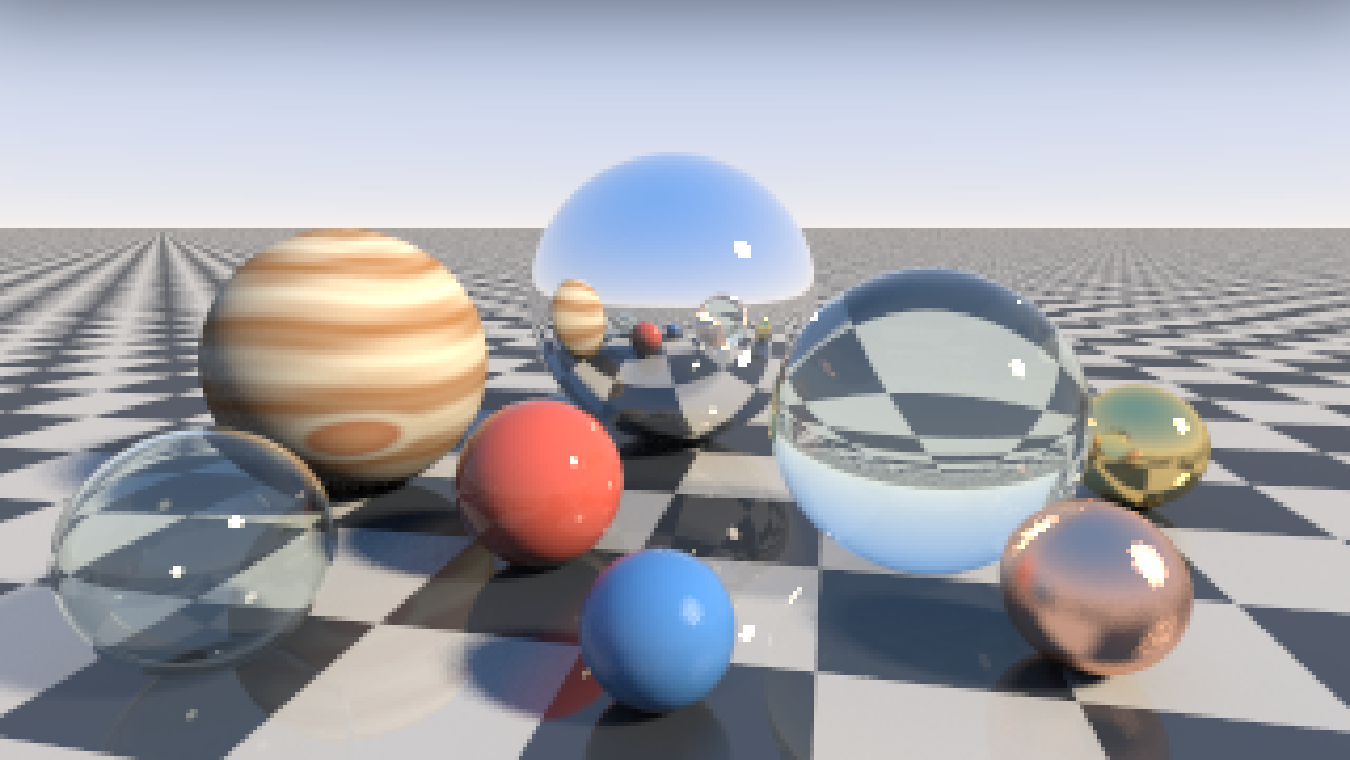

Zwei Kleinigkeiten machen das Bild zum fertigen Raytracer vom Anfang der Seite. Weit hinten verschwimmt das Schachbrett im Dunst: Je weiter ein Treffer entfernt ist, desto mehr mischt sich die Farbe des Himmels hinein. Am Ende von trace wird aus return color;:

    // Dunst: was weit weg ist, verschwimmt mit dem Himmel
    double haze = exp(-0.0004 * h.t * h.t);
    return mix(sky(dir), color, haze);

Und im Titel des Fensters steht, wie viele Durchgänge schon gerechnet sind. Dafür braucht es oben #include <stdio.h> und in der Schleife nach draw:

        char title[64];
        snprintf(title, sizeof title, "Raytracer – %d Durchgänge", passes);
        set_title(title);

Von einer anderen Stelle aus:

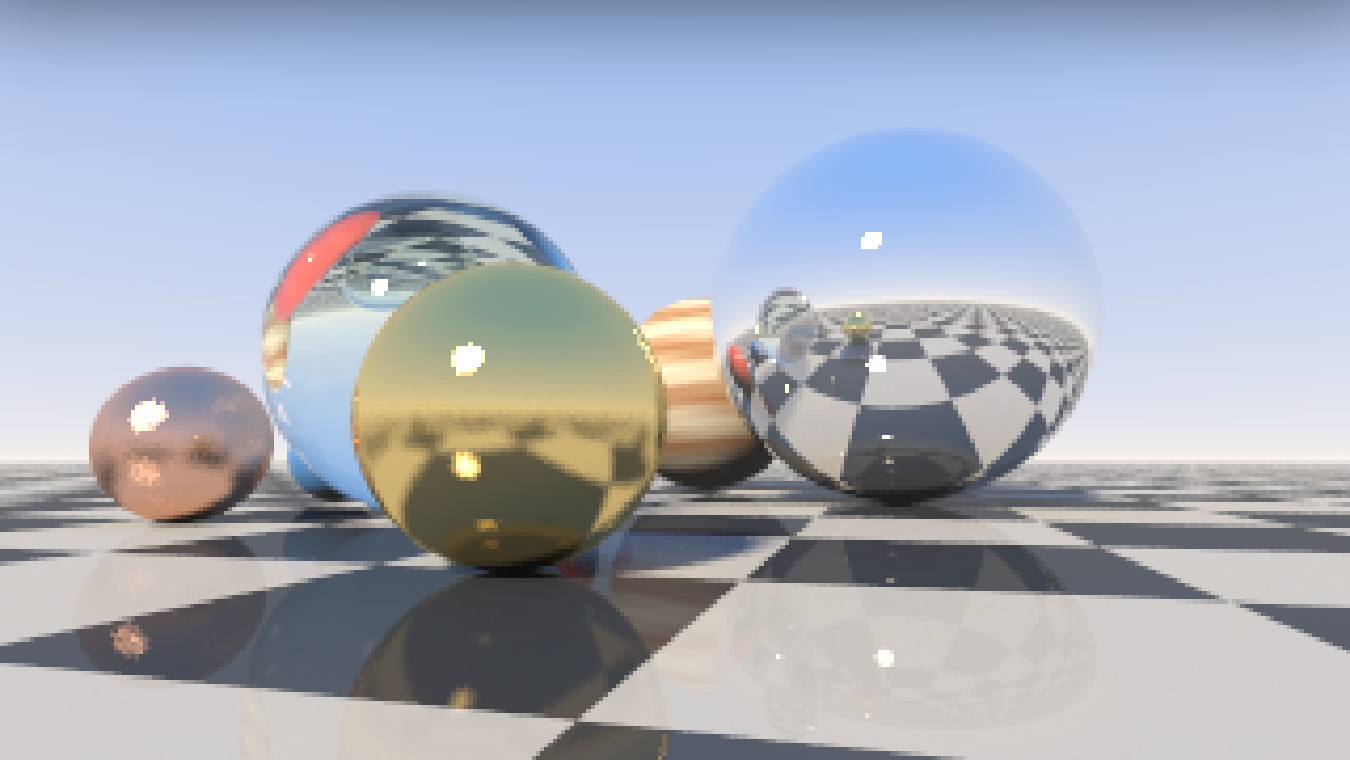

Kreise mit den Pfeiltasten um die Szene. Solange du eine Taste hältst, rauscht das Bild; lässt du los, wird es in ein paar Sekunden glatt, die matte Kupferkugel zuletzt.

Kugeln auf Plattencovern

In den 1980er Jahren waren glänzende Kugeln über einem Schachbrett das Bild für Computergrafik schlechthin. Whitteds Bild von 1979 zeigte genau das, und bald tauchten solche Kugeln auch auf Plattencovern auf. Dieses ist von 1985, das zweite Album von Modern Talking, hier in der Ausgabe von Amiga, dem Plattenlabel der DDR. Ob das Bild gemalt, fotografiert oder gerechnet ist, steht nirgends. Mit dem, was du über Strahlen weißt, siehst du aber, was daran nicht stimmen kann.

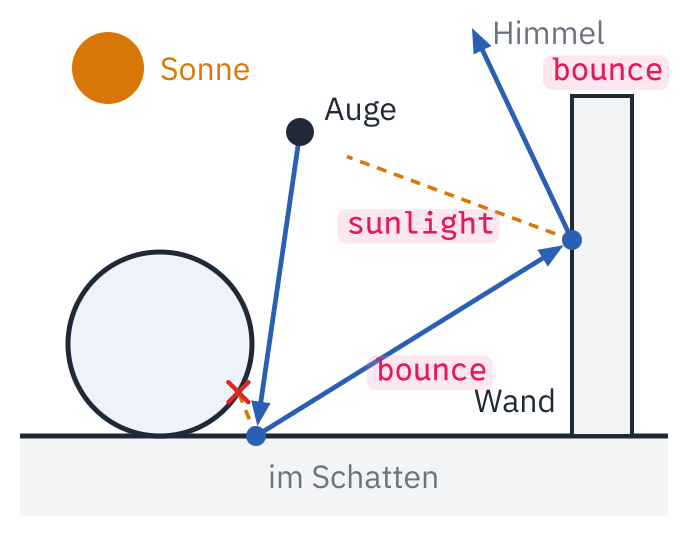

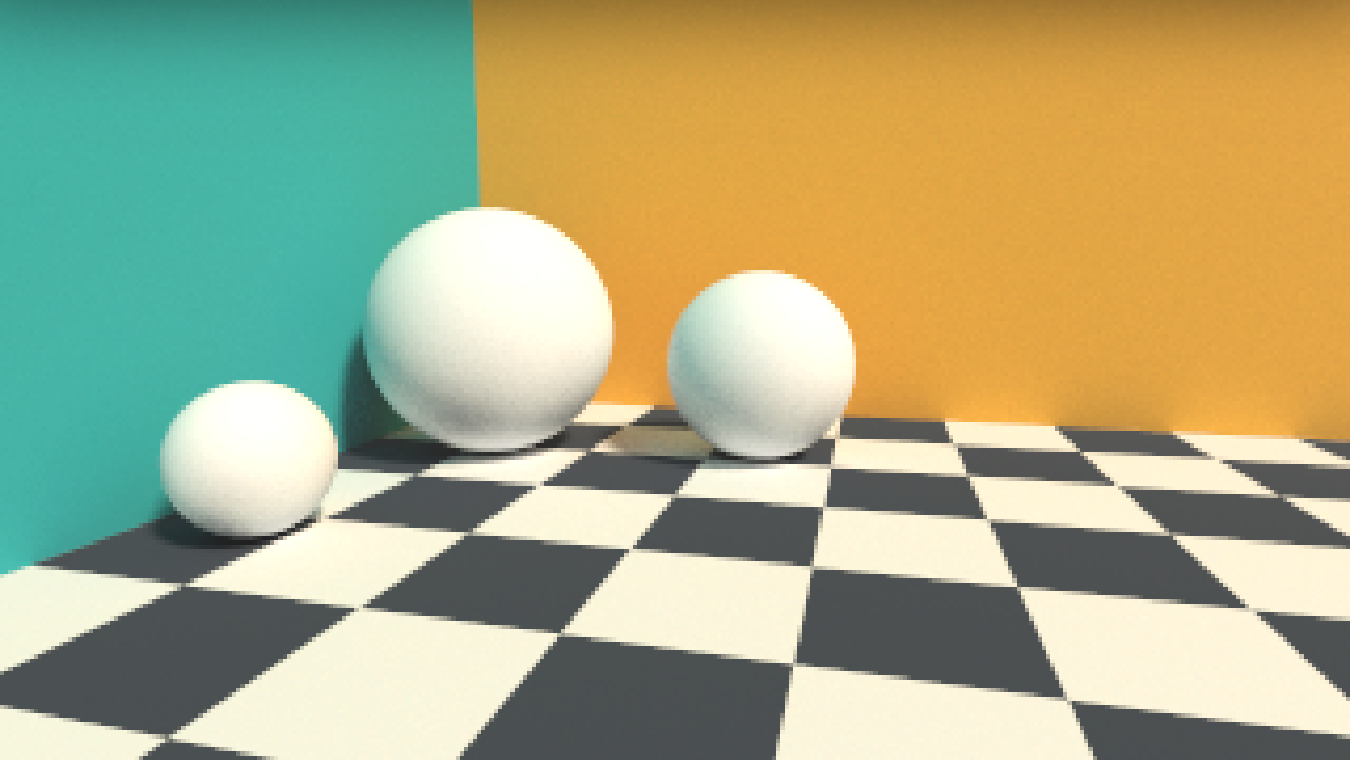

18. Wie geht es weiter?

Dein Raytracer ist klein genug, um ihn ganz zu verstehen, und alles Weitere passt in dieselben Funktionen:

• Eine eigene Szene: Kugeln verschieben, Farben ändern, eine zweite Glaskugel, farbiges Glas (.glass = 1.5 mit einer kräftigen .color), ein Spiegel als Boden (floor_mat mit .mirror = 0.8).
• Eine andere Textur: Marmor mit sin(x + 3 * sin(…)), ein Planet mit Kontinenten, eine Holzmaserung für den Boden.
• Mehr Formen: eine Scheibe (der Boden mit einem Radius), ein Würfel (drei Paare von Ebenen, wie der Boden), ein Ring.
• Eine Lampe: Eine Kugel, die selbst leuchtet: trace gibt für sie ihre Farbe zurück, mal einer Helligkeit über 1. Mit Path Tracing fällt ihr Licht auf alles in ihrer Nähe; dafür muss die Grenze von 1 in bounce höher. Ohne Sonne wird es Nacht.

Wie es weitergeht, mit Texturen, Lampen und Nebel, steht in einer Buchreihe, die einen Raytracer ebenfalls Schritt für Schritt baut, in C++:
