Raycasting in C

1. Einrichten

Die Vorlage klonen

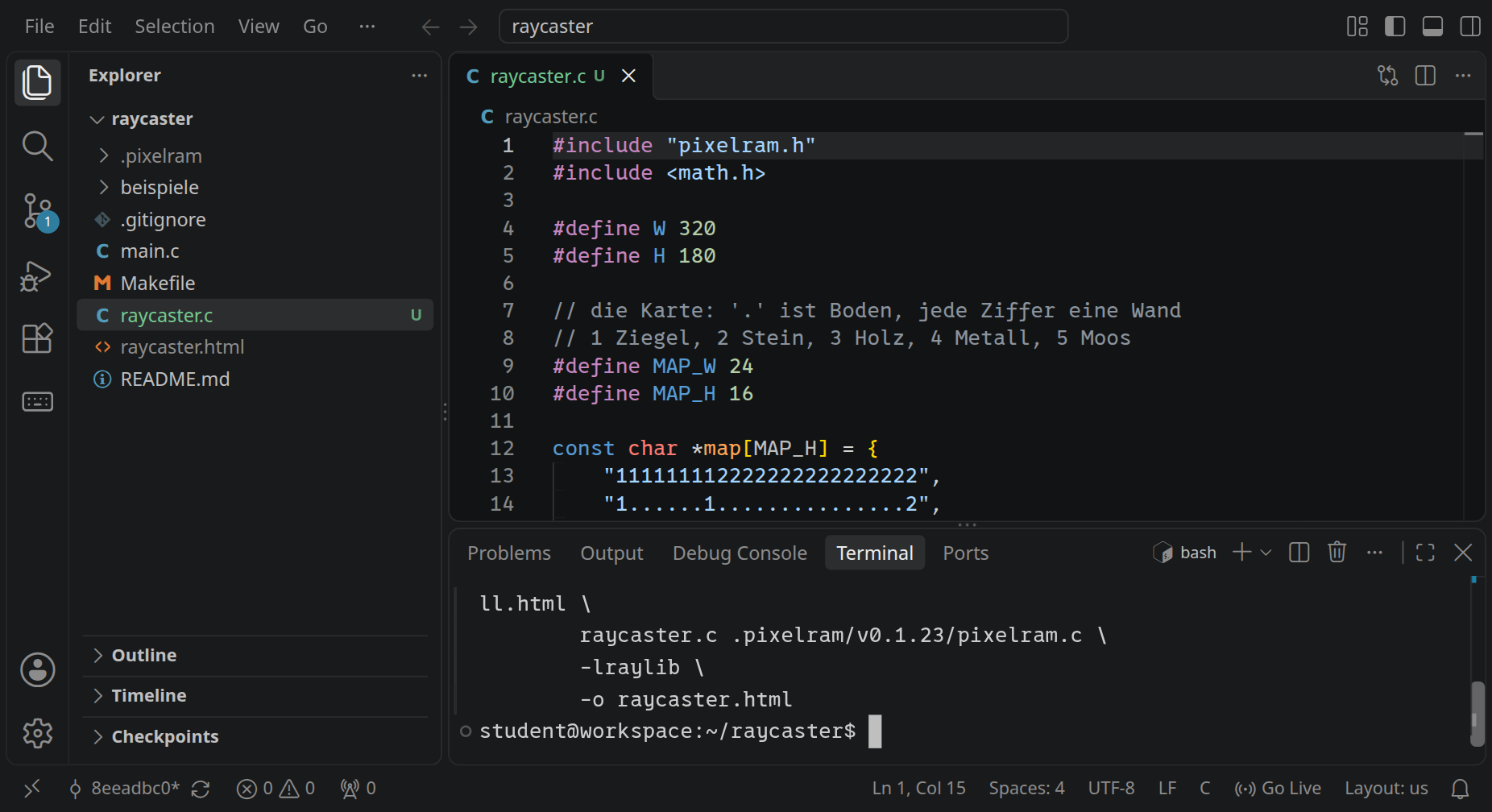

Du arbeitest wieder mit der Vorlage von PixelRAM, diesmal in einem eigenen Ordner raycaster. Öffne ein Terminal und gib ein:

git clone https://github.com/specht/pixelram-starter.git ~/raycaster

Öffne danach den Ordner: StrgK, dann StrgO, wähle raycaster und bestätige mit »OK«. Lege darin die Datei raycaster.c an; jeder Schritt auf dieser Seite fügt ihr etwas hinzu.

2. Die Karte von oben

Kästchen und eine Spielfigur

Die Karte ist eine Liste von Zeichenketten: Jede Zeichenkette ist eine Zeile, jedes Zeichen ein Kästchen. . ist Boden, eine Ziffer ist eine Wand, und welche Ziffer, sagt, woraus die Wand ist. Die Spielfigur hat eine Position in Kästchen, als Kommazahl, denn sie kann irgendwo in einem Kästchen stehen, und eine Blickrichtung als Winkel im Bogenmaß.

PixelRAM hat keine Befehle für Rechtecke, Kreise oder Linien. Drei kleine Funktionen machen das aus einzelnen Pixeln: fill_rect füllt ein Rechteck, fill_circle einen Kreis, und draw_line geht in kleinen Schritten von einem Ende der Linie zum anderen. Schreib dieses Programm in raycaster.c und übersetze es im Terminal mit make PROGRAM=raycaster:

#include "pixelram.h"
#include <math.h>

#define W 320
#define H 180

// die Karte: '.' ist Boden, jede Ziffer eine Wand
// 1 Ziegel, 2 Stein, 3 Holz, 4 Metall, 5 Moos
#define MAP_W 24
#define MAP_H 16

const char *map[MAP_H] = {
    "111111112222222222222222",
    "1......1...............2",
    "1......4...1...1...1...2",
    "1......................2",
    "1......4...............2",
    "1......1...1...1...1...2",
    "1......1...............2",
    "1113.111222222.222222222",
    "3......3555555.555555555",
    "3......35..............5",
    "3.33...44..5...5...5...5",
    "3......................5",
    "3......44..............5",
    "3..33..35..5...5...5...5",
    "3......35..............5",
    "333333335555555555555555",
};

// die Farben, die wir benutzen (Nummern in der Palette)
enum
{
    BLACK,
    MAP_FLOOR,
    PLAYER,
    VIEW,
    WALL = 10 // 10 bis 14: die fünf Wandarten
};

// die Spielfigur: Position in Kästchen, Blickrichtung im Bogenmaß
double player_x = 3.5;
double player_y = 3.5;
double player_angle = 0;

// so dick ist die Spielfigur (in Kästchen)
#define PLAYER_RADIUS 0.25

void setup_palette(void)
{
    set_palette(BLACK, 0, 0, 0);
    set_palette(MAP_FLOOR, 38, 38, 46);
    set_palette(PLAYER, 255, 214, 64);
    set_palette(VIEW, 255, 255, 255);

    set_palette(WALL + 0, 178, 82, 58);   // Ziegel
    set_palette(WALL + 1, 138, 144, 160); // Stein
    set_palette(WALL + 2, 160, 108, 58);  // Holz
    set_palette(WALL + 3, 84, 132, 164);  // Metall
    set_palette(WALL + 4, 92, 140, 70);   // Moos
}

// ist beim Punkt (x, y) der Karte eine Wand?
int is_wall(double x, double y)
{
    if (x < 0 || y < 0 || x >= MAP_W || y >= MAP_H)
        return 1;
    return map[(int)y][(int)x] != '.';
}

// die Farbe einer Wandart ('1' bis '5')
int wall_color(char cell)
{
    return WALL + (cell - '1');
}

void fill_rect(int x, int y, int width, int height, int color)
{
    for (int j = y; j < y + height; j++)
        for (int i = x; i < x + width; i++)
            set_pixel(i, j, color);
}

void fill_circle(double cx, double cy, double radius, int color)
{
    for (int y = (int)(cy - radius); y <= (int)(cy + radius); y++)
        for (int x = (int)(cx - radius); x <= (int)(cx + radius); x++)
        {
            double dx = x + 0.5 - cx;
            double dy = y + 0.5 - cy;
            if (dx * dx + dy * dy <= radius * radius)
                set_pixel(x, y, color);
        }
}

// eine Linie: in kleinen Schritten von (x0, y0) nach (x1, y1) gehen
void draw_line(double x0, double y0, double x1, double y1, int color)
{
    int steps = (int)fmax(fabs(x1 - x0), fabs(y1 - y0)) + 1;
    for (int i = 0; i <= steps; i++)
    {
        double t = (double)i / steps;
        set_pixel((int)(x0 + (x1 - x0) * t), (int)(y0 + (y1 - y0) * t), color);
    }
}

// die Karte von oben: jedes Kästchen ist cell Pixel groß,
// die linke obere Ecke liegt bei (left, top)
void draw_map(int left, int top, int cell)
{
    // schwarz darunter: das ergibt die Linien zwischen den Kästchen
    fill_rect(left - 1, top - 1, MAP_W * cell + 1, MAP_H * cell + 1, BLACK);
    for (int y = 0; y < MAP_H; y++)
        for (int x = 0; x < MAP_W; x++)
        {
            char c = map[y][x];
            int color = (c == '.') ? MAP_FLOOR : wall_color(c);
            fill_rect(left + x * cell, top + y * cell, cell - 1, cell - 1, color);
        }
}

void draw_player(int left, int top, int cell)
{
    double x = left + player_x * cell;
    double y = top + player_y * cell;

    // die Blickrichtung: ein Kästchen lang
    draw_line(x, y, x + cos(player_angle) * cell, y + sin(player_angle) * cell, VIEW);
    fill_circle(x, y, PLAYER_RADIUS * cell, PLAYER);
}

int main(void)
{
    screen_open(W, H, pixel_indexed8, "Raycaster");
    setup_palette();

    while (!should_close())
    {
        clear(BLACK);
        draw_map(28, 2, 11);
        draw_player(28, 2, 11);
        present();
    }

    screen_close();
    return 0;
}

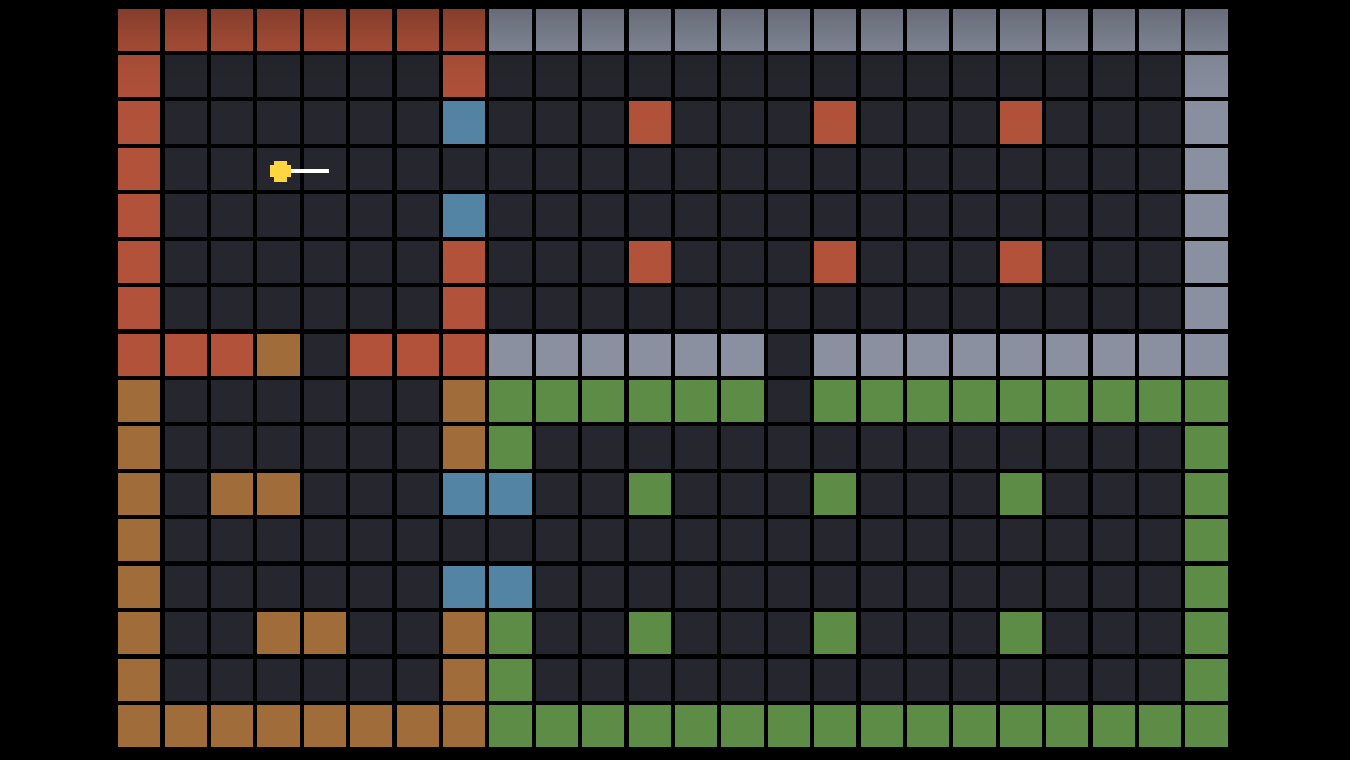

Öffne über »Go Live« die Datei raycaster.html:

Jedes Kästchen ist hier 11 Pixel groß, und die Farbe zeigt die Wandart: Rot sind Ziegel, Grau Stein, Braun Holz, Blau Metall, Grün Moos. Der gelbe Punkt ist die Spielfigur, der weiße Strich ihre Blickrichtung: Ist α der Winkel player_angle, zeigt sie cos α nach rechts und sin α nach unten, im Programm cos(player_angle) und sin(player_angle). y zeigt hier wie auf dem Bildschirm nach unten; ein größerer Winkel dreht deshalb im Uhrzeigersinn.

3. Bewegen

Mit der Zeit

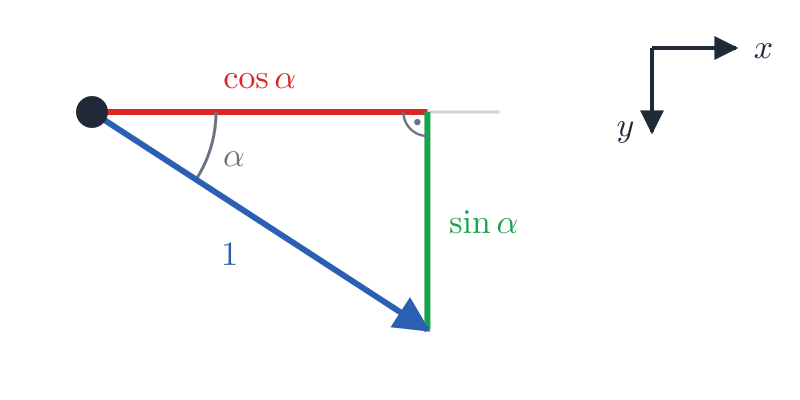

Die Spielfigur soll mit den Tasten laufen und sich drehen. Wie weit sie in einem Bild kommt, hängt davon ab, wie lange das Bild gedauert hat: Bei 60 Bildern pro Sekunde ist das eine Sechzigstel Sekunde, auf einem langsamen Rechner mehr. Rechnet das Programm mit der vergangenen Zeit dt, läuft die Figur auf jedem Rechner gleich schnell. Unter PLAYER_RADIUS:

// Kästchen pro Sekunde und Bogenmaß pro Sekunde
#define MOVE_SPEED 3.0
#define TURN_SPEED 2.5

Vor main kommt die Bewegung. Vorwärts geht es in Blickrichtung, seitwärts um 90 Grad gedreht: Aus der Richtung (x, y) wird nach rechts (−y, x).

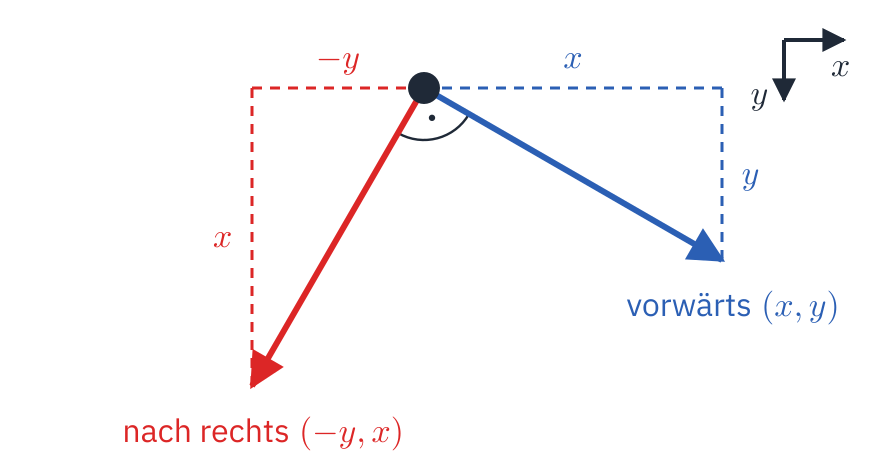

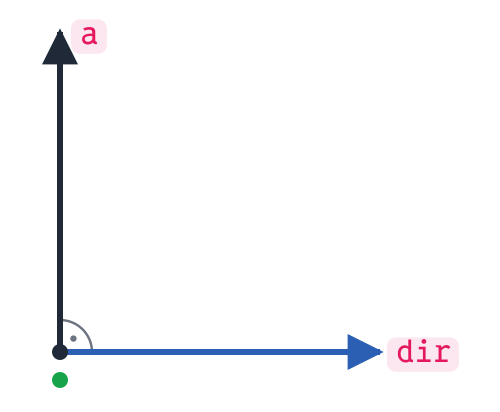

Dreht man das Dreieck aus x und y um 90 Grad im Uhrzeigersinn, geht der Teil, der nach rechts zeigte, nach unten, und der Teil, der nach unten zeigte, nach links, daher das Minus.

// bewegt die Spielfigur, dt ist die Zeit seit dem letzten Bild in Sekunden
void move_player(double dt)
{
    if (key_down(pixel_key_left))
        player_angle -= TURN_SPEED * dt;
    if (key_down(pixel_key_right))
        player_angle += TURN_SPEED * dt;

    double forward = 0;
    double sideways = 0;
    if (key_down(pixel_key_w) || key_down(pixel_key_up))
        forward += 1;
    if (key_down(pixel_key_s) || key_down(pixel_key_down))
        forward -= 1;
    if (key_down(pixel_key_d))
        sideways += 1;
    if (key_down(pixel_key_a))
        sideways -= 1;

    // vorwärts entlang der Blickrichtung, seitwärts um 90 Grad gedreht
    double dir_x = cos(player_angle);
    double dir_y = sin(player_angle);
    double dx = (dir_x * forward - dir_y * sideways) * MOVE_SPEED * dt;
    double dy = (dir_y * forward + dir_x * sideways) * MOVE_SPEED * dt;

    // nicht aus der Karte hinaus; Wände halten die Figur erst später auf
    player_x = fmin(fmax(player_x + dx, 0.5), MAP_W - 0.5);
    player_y = fmin(fmax(player_y + dy, 0.5), MAP_H - 0.5);
}

In main misst das Programm die Zeit seit dem letzten Bild:

    setup_palette();    double last_time = seconds();    while (!should_close())    {        double now = seconds();        move_player(now - last_time);        last_time = now;

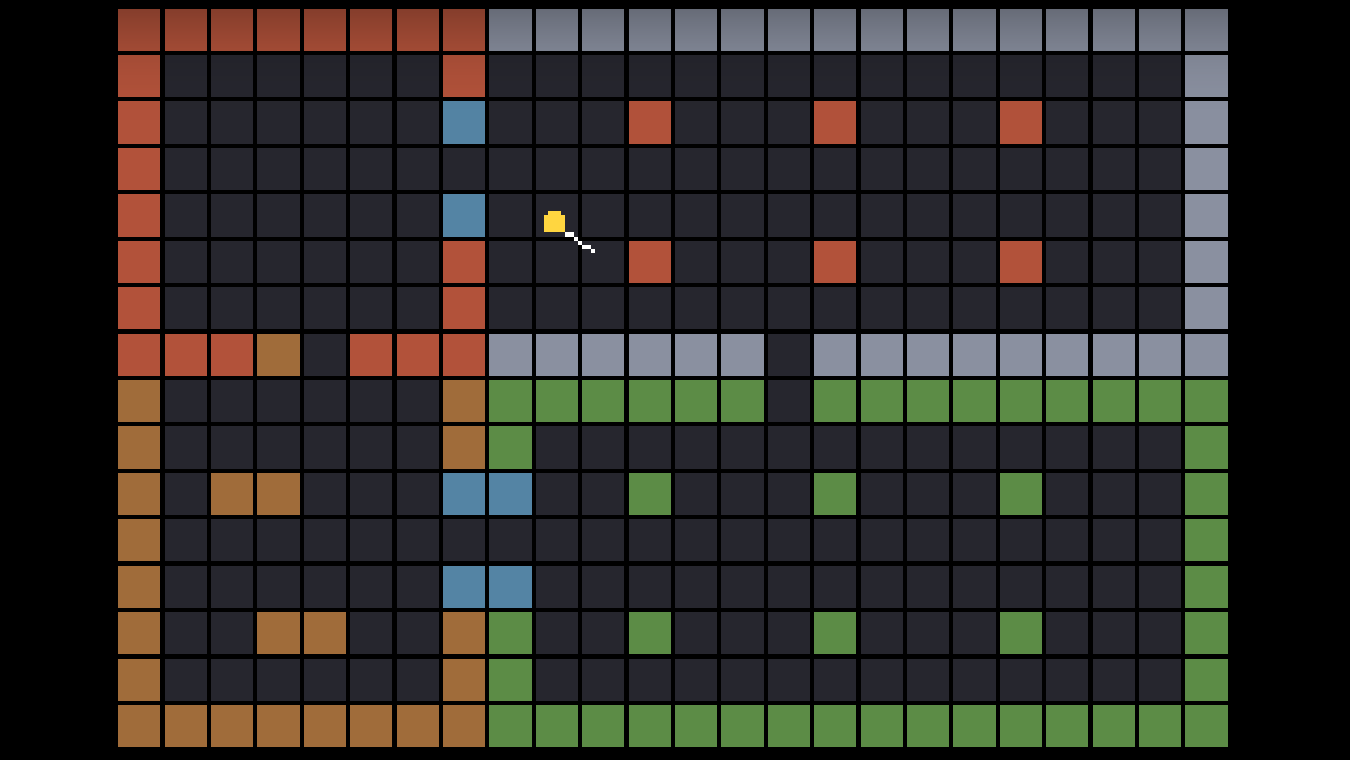

Klicke ins Bild und lauf mit W, A, S, D und den Pfeiltasten herum. Noch geht die Figur durch Wände; das kommt später.

4. Strahlen

Die Kamera-Ebene

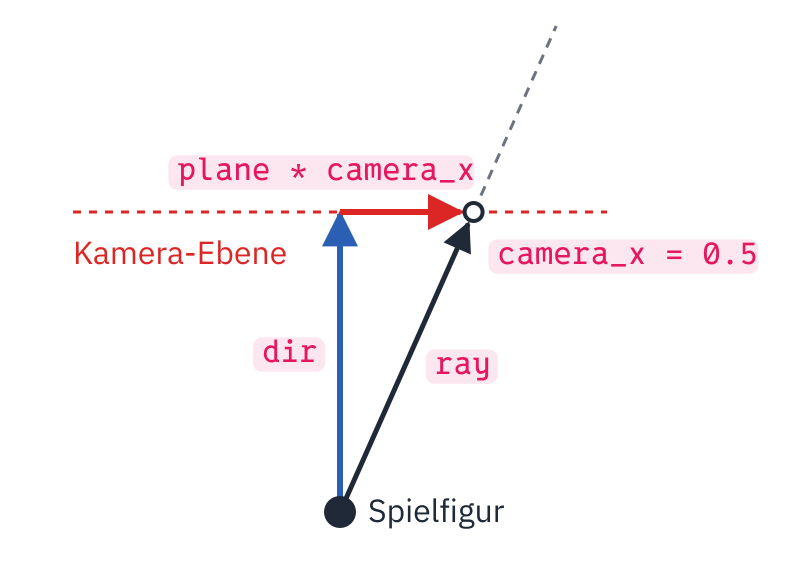

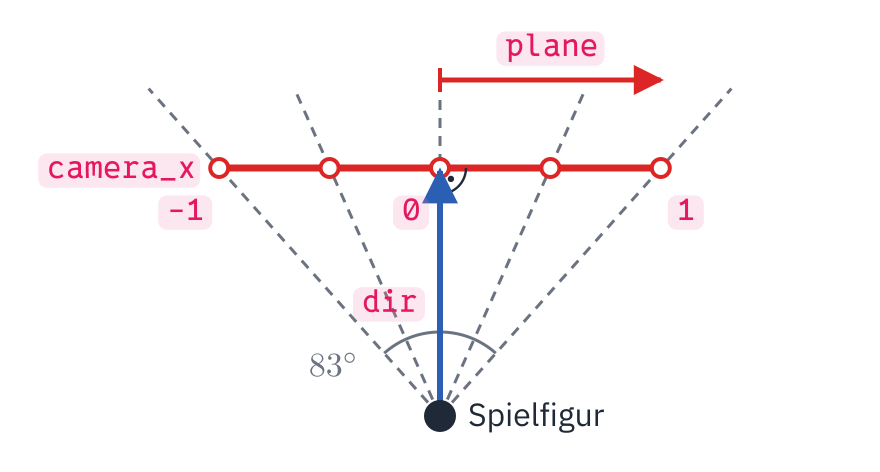

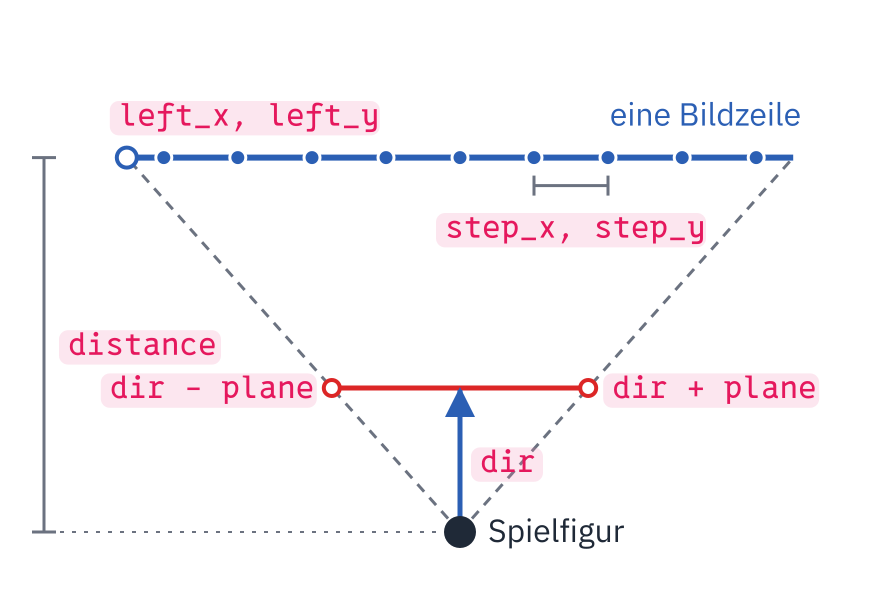

Jetzt soll die Figur sehen. Dafür schickt sie für jede Spalte des Bildes einen Strahl los. In welche Richtung, bestimmt die Kamera: die Blickrichtung dir mit der Länge 1 und quer dazu die Kamera-Ebene, eine Strecke, die ein Kästchen vor der Figur liegt. plane reicht von ihrer Mitte bis zu ihrem rechten Ende.

Die Bildspalten liegen gleichmäßig verteilt auf dieser Strecke: die linke Spalte bei camera_x = −1, die mittlere bei 0, die rechte bei +1. Der Strahl durch eine Spalte ist dann

$$\text{ray} = \text{dir} + \text{plane} \cdot \text{camera\_x}$$

Mehr braucht es nicht, keine Winkel für jeden Strahl, nur eine Summe von zwei Vektoren. Wie lang die Kamera-Ebene ist, legt fest, wie viel die Figur sieht: PLANE 0,89 ergibt etwa 83 Grad.

Über MOVE_SPEED kommt die Kamera. plane steht senkrecht auf dir: um 90 Grad gedreht, wie beim Seitwärtslaufen.

// die Kamera: Blickrichtung (Länge 1) und die Kamera-Ebene senkrecht dazu.
// PLANE ist die halbe Breite der Ebene: 0.89 = W / 2 / H ergibt etwa 83 Grad
// Blickwinkel, und ein Stück Wand ist auf dem Bild so breit wie hoch.
#define PLANE 0.89
double dir_x, dir_y;
double plane_x, plane_y;

void update_camera(void)
{
    dir_x = cos(player_angle);
    dir_y = sin(player_angle);
    // um 90 Grad gedreht, zeigt nach rechts
    plane_x = -dir_y * PLANE;
    plane_y = dir_x * PLANE;
}

Schritt für Schritt

Wie weit kommt ein Strahl, bis er an eine Wand stößt? Der einfachste Weg: in kleinen Schritten den Strahl entlanggehen und bei jedem Schritt fragen, ob man schon in einer Wand steckt. Das Programm bekommt zwei neue Farben für die Strahlen und die Kamera-Ebene,

    VIEW,    RAY,    CAMERA_PLANE,

    set_palette(VIEW, 255, 255, 255);    set_palette(RAY, 196, 160, 72);    set_palette(CAMERA_PLANE, 255, 92, 92);

und über draw_player zwei Funktionen: march geht den Strahl entlang, draw_rays zeichnet jeden 16. Strahl in die Karte.

// geht in kleinen Schritten den Strahl entlang, bis er in einer Wand steckt
#define MARCH_STEP 0.02

double march(double ray_x, double ray_y)
{
    double length = hypot(ray_x, ray_y);
    double distance = 0;
    while (!is_wall(player_x + ray_x / length * distance, player_y + ray_y / length * distance))
        distance += MARCH_STEP;
    return distance;
}

// die Kamera-Ebene und einige Strahlen, von oben gesehen
void draw_rays(int left, int top, int cell)
{
    double x = left + player_x * cell;
    double y = top + player_y * cell;

    for (int column = 0; column < W; column += 16)
    {
        // camera_x läuft über die Kamera-Ebene von -1 (links) bis +1 (rechts)
        double camera_x = 2.0 * (column + 0.5) / W - 1;
        double ray_x = dir_x + plane_x * camera_x;
        double ray_y = dir_y + plane_y * camera_x;

        double distance = march(ray_x, ray_y);
        double length = hypot(ray_x, ray_y);
        draw_line(x, y, x + ray_x / length * distance * cell, y + ray_y / length * distance * cell, RAY);
    }

    // die Kamera-Ebene: eine Strecke ein Kästchen vor der Spielfigur
    draw_line(x + (dir_x - plane_x) * cell, y + (dir_y - plane_y) * cell,
              x + (dir_x + plane_x) * cell, y + (dir_y + plane_y) * cell, CAMERA_PLANE);
}

hypot(x, y) ist die Länge des Vektors (x, y), \(\sqrt{x^2 + y^2}\). In main kommen update_camera() nach der Bewegung und draw_rays(28, 2, 11) zwischen Karte und Spielfigur dazu:

        last_time = now;        update_camera();        clear(BLACK);        draw_map(28, 2, 11);        draw_rays(28, 2, 11);        draw_player(28, 2, 11);

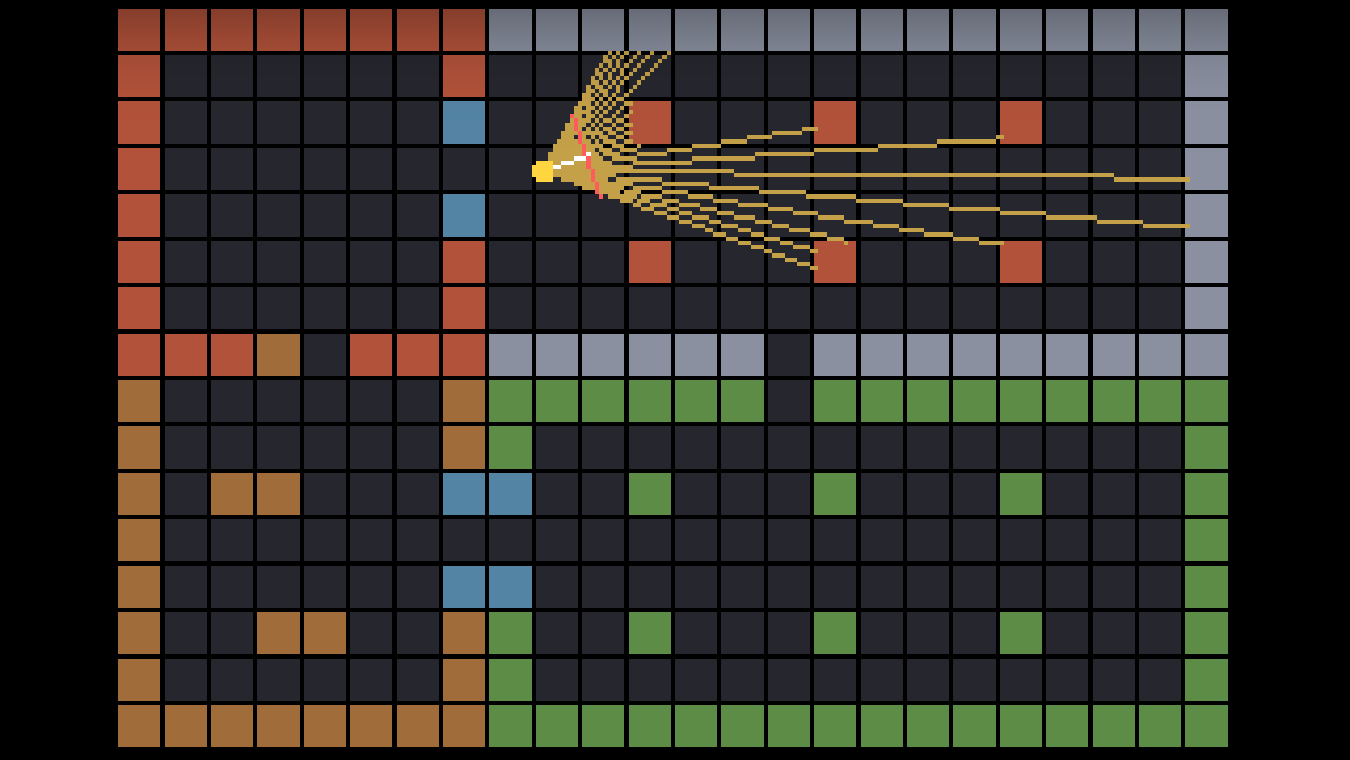

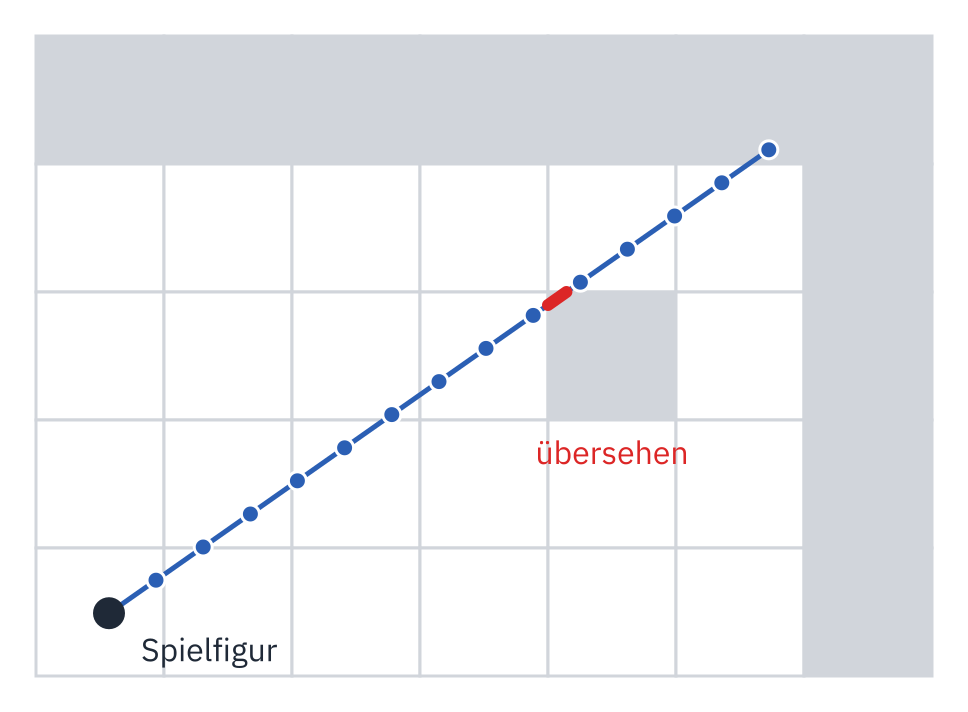

Das funktioniert, ist aber ungenau und langsam: Ein Strahl, der zehn Kästchen weit kommt, braucht 500 Schritte, und eine Ecke, die er zwischen zwei Schritten streift, übersieht er.

Von Kästchen zu Kästchen

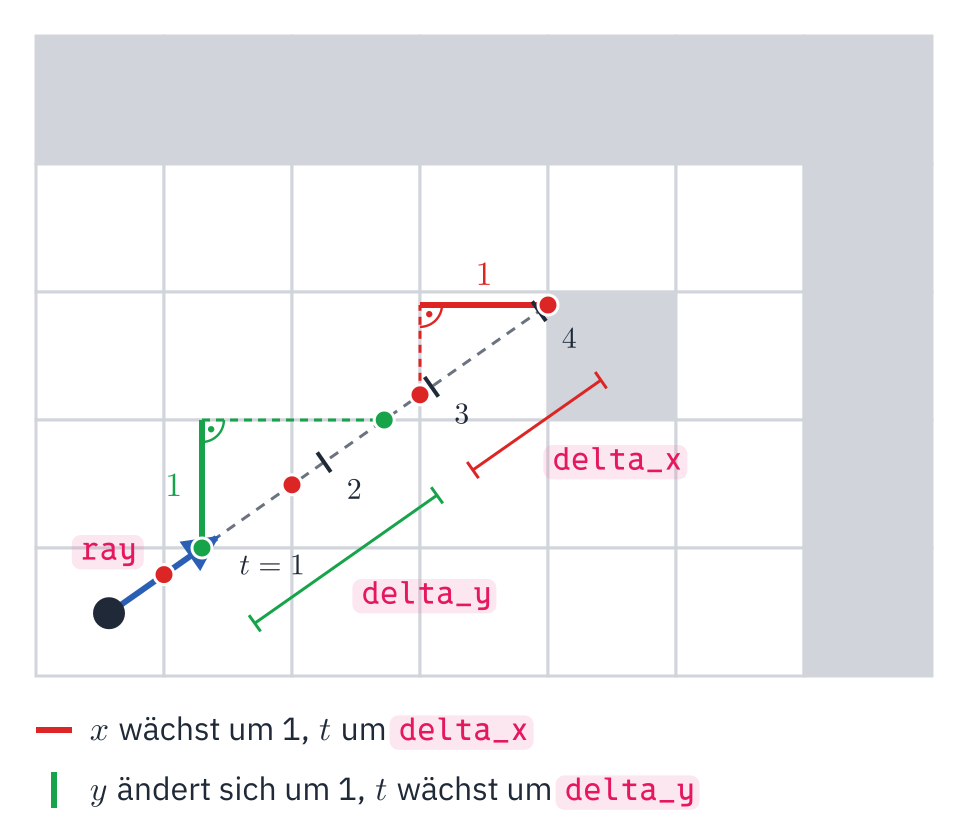

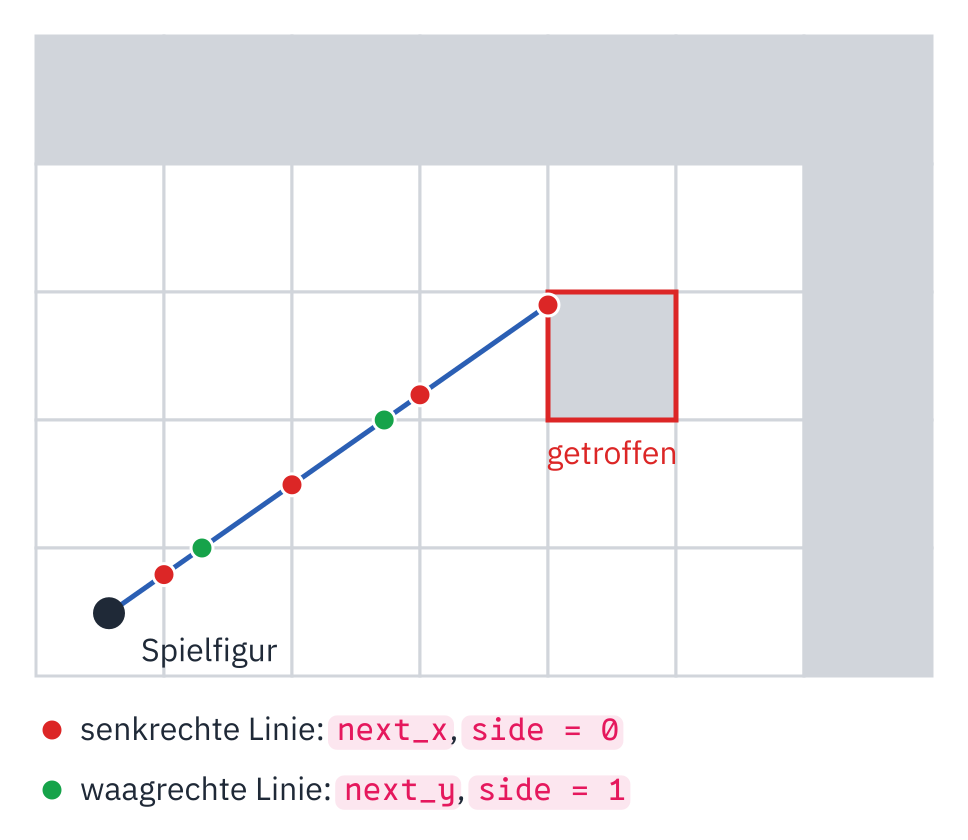

Genauer und schneller geht es mit einem Gedanken: In eine Wand kann ein Strahl nur dort geraten, wo er ein Kästchen verlässt, und das geschieht an einer Gitterlinie. Also springt man von Gitterlinie zu Gitterlinie, immer zur nächsten, und prüft nur dort, ob das neue Kästchen eine Wand ist. Das Verfahren heißt DDA (Digital Differential Analyzer).

Ein Punkt auf dem Strahl ist \((\text{player\_x} + t \cdot \text{ray\_x},\ \text{player\_y} + t \cdot \text{ray\_y})\). Um von einer senkrechten Gitterlinie zur nächsten zu kommen, muss x um 1 wachsen, also t um \(|1 / \text{ray\_x}|\): Das ist delta_x. Ebenso delta_y für die waagrechten Linien. next_x und next_y sind die t-Werte der nächsten Linie in jeder Richtung; der kleinere gewinnt.

march wird ersetzt durch cast_ray, das außer dem Treffpunkt auch sagt, welche Art Gitterlinie getroffen wurde (side) und welche Wand:

// was ein Strahl getroffen hat
typedef struct
{
    double x, y; // der Treffpunkt
    int side;    // 0: eine Wand quer zur x-Achse, 1: quer zur y-Achse
    char cell;   // die Wandart
} Hit;

// Digital Differential Analyzer (DDA): geht von Kästchengrenze zu
// Kästchengrenze, bis der Strahl in einer Wand landet. Ein Punkt auf dem
// Strahl ist (player_x + t * ray_x, player_y + t * ray_y).
Hit cast_ray(double ray_x, double ray_y)
{
    int cell_x = (int)player_x;
    int cell_y = (int)player_y;

    // um so viel wächst t von einer senkrechten (x) bzw. waagrechten (y)
    // Gitterlinie zur nächsten; ein Strahl parallel zur Achse kommt nie an
    double delta_x = (ray_x == 0) ? 1e30 : fabs(1 / ray_x);
    double delta_y = (ray_y == 0) ? 1e30 : fabs(1 / ray_y);

    // in welche Richtung es weitergeht, und t an der ersten Gitterlinie
    int step_x, step_y;
    double next_x, next_y;
    if (ray_x < 0)
    {
        step_x = -1;
        next_x = (player_x - cell_x) * delta_x;
    }
    else
    {
        step_x = 1;
        next_x = (cell_x + 1 - player_x) * delta_x;
    }
    if (ray_y < 0)
    {
        step_y = -1;
        next_y = (player_y - cell_y) * delta_y;
    }
    else
    {
        step_y = 1;
        next_y = (cell_y + 1 - player_y) * delta_y;
    }

    // immer über die Gitterlinie, die näher liegt
    double t = 0;
    int side = 0;
    while (map[cell_y][cell_x] == '.')
    {
        if (next_x < next_y)
        {
            t = next_x;
            next_x += delta_x;
            cell_x += step_x;
            side = 0;
        }
        else
        {
            t = next_y;
            next_y += delta_y;
            cell_y += step_y;
            side = 1;
        }
    }

    Hit hit = {player_x + t * ray_x, player_y + t * ray_y, side, map[cell_y][cell_x]};
    return hit;
}

Ein Strahl genau parallel zu einer Achse hat ray_x == 0. 1 / 0.0 ergibt in C zwar unendlich, aber 0 · unendlich ist keine Zahl mehr; darum steht dort 1e30, eine Zahl, die größer ist als jeder Weg über die Karte. draw_rays benutzt jetzt cast_ray und färbt die Strahlen nach der Art der Linie, die sie getroffen haben:

        Hit hit = cast_ray(ray_x, ray_y);
        int color = (hit.side == 0) ? RAY : RAY_SIDE;
        draw_line(x, y, left + hit.x * cell, top + hit.y * cell, color);

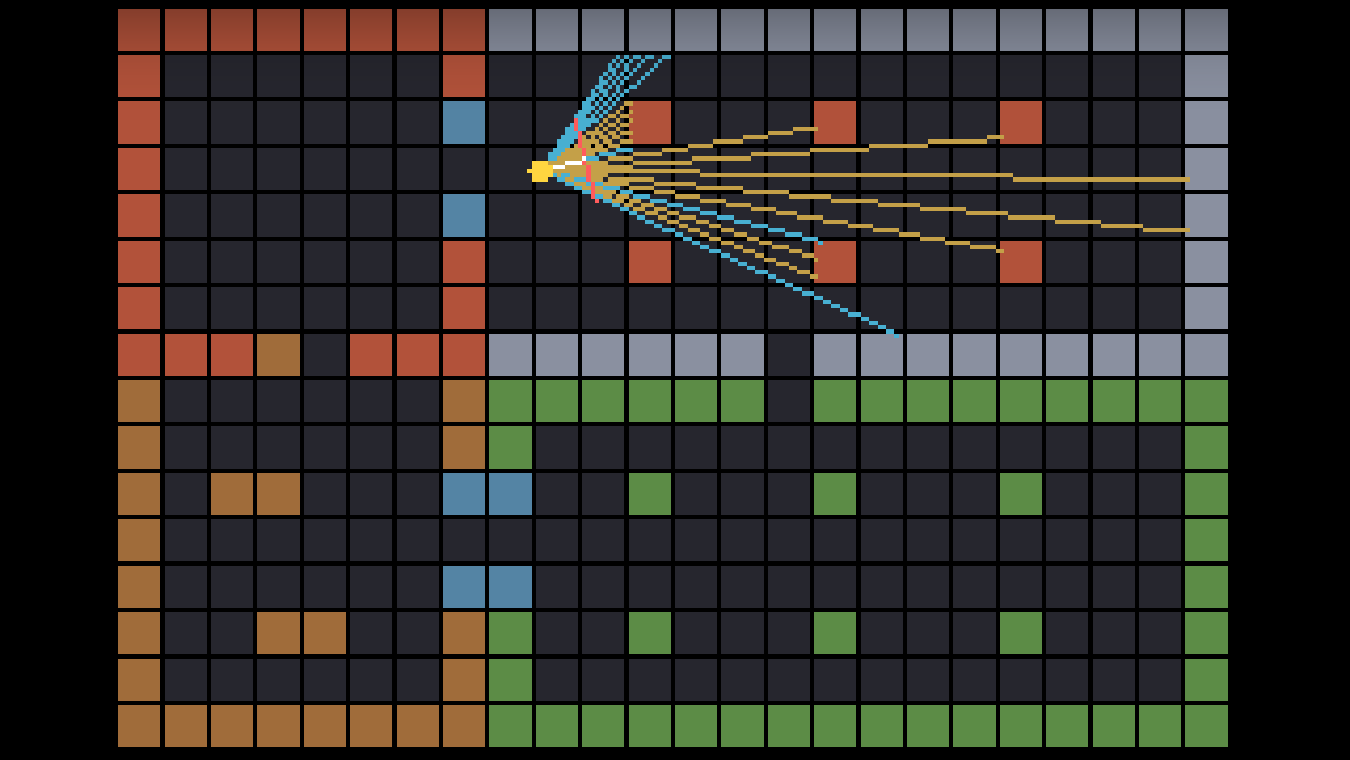

Dazu eine Farbe RAY_SIDE hinter RAY und set_palette(RAY_SIDE, 72, 176, 210);.

5. Wände

Eine Wandscheibe für jede Spalte

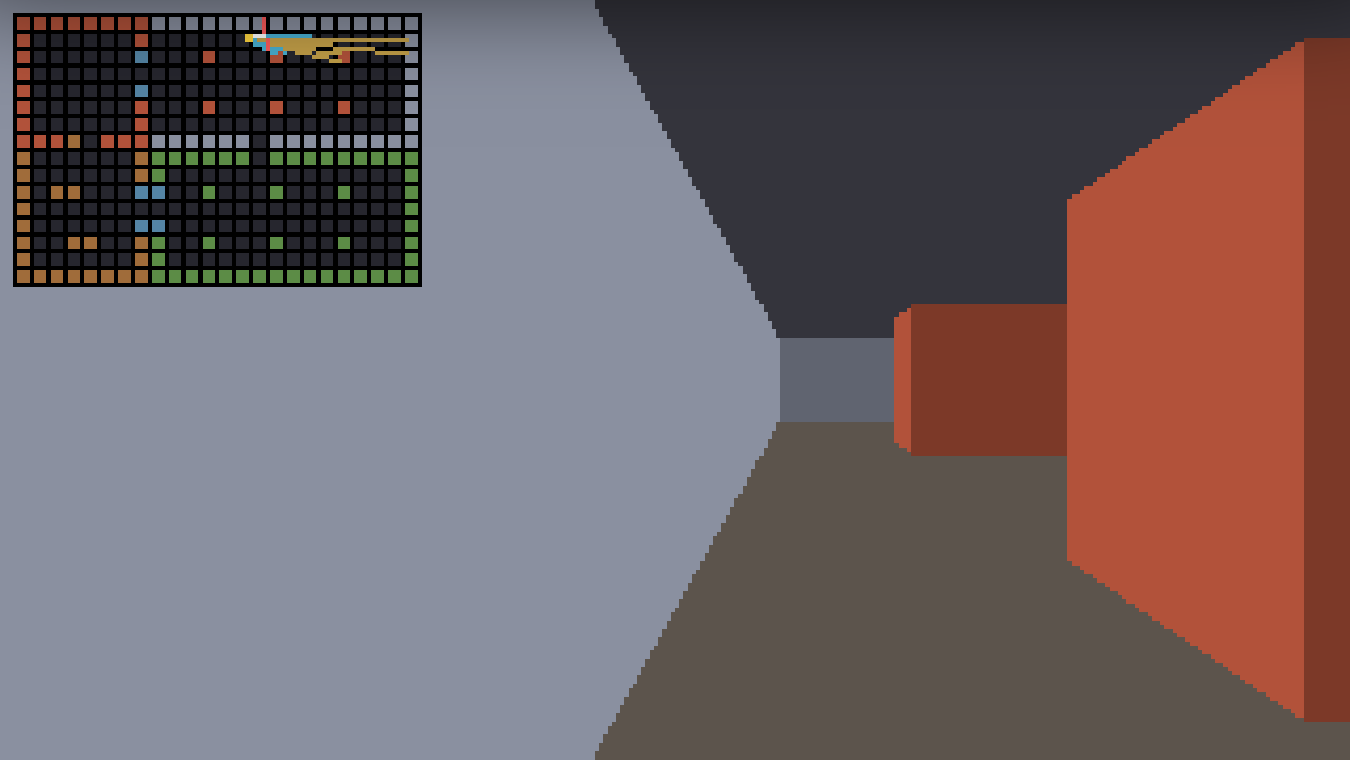

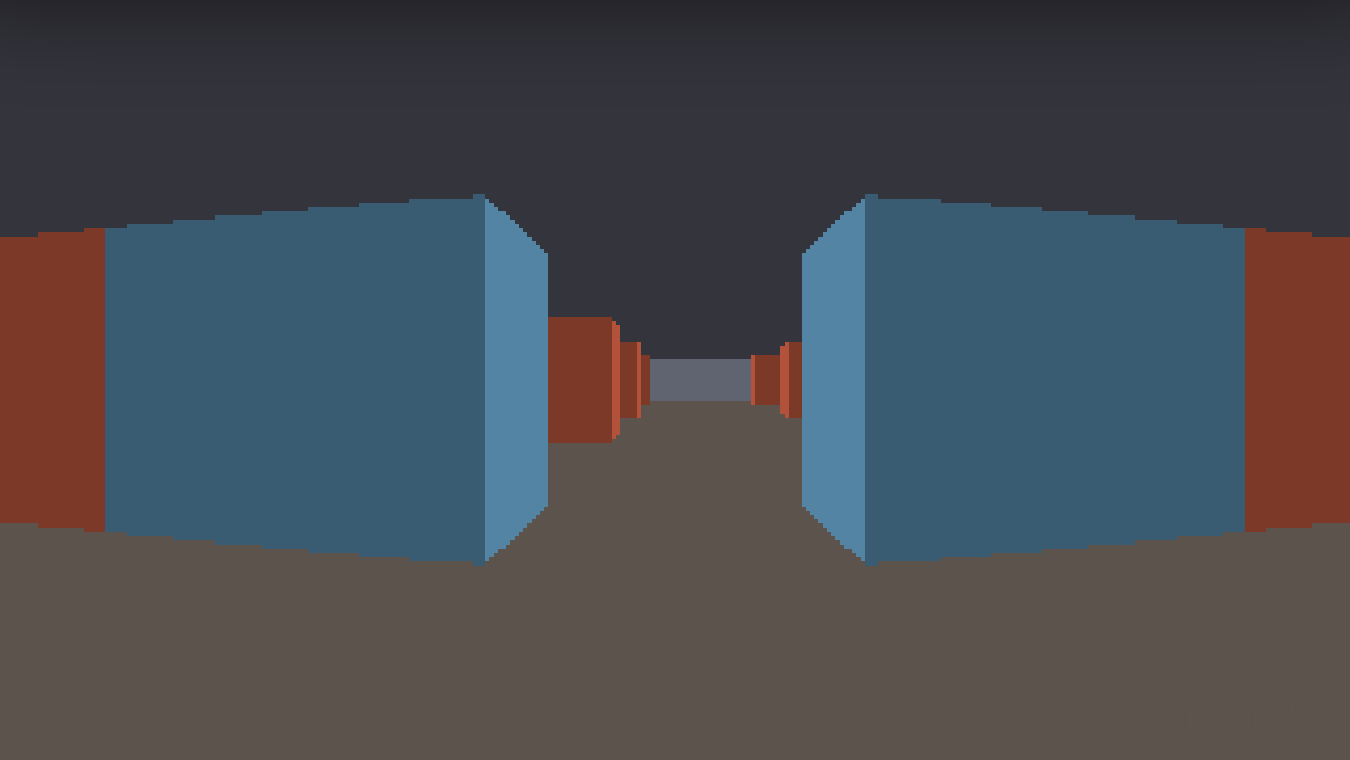

Jetzt kommt der Blick der Figur. Für jede der 320 Spalten des Bildes geht ein Strahl los, und an der Stelle der Spalte zeichnet das Programm ein senkrechtes Stück Wand: je weiter weg, desto niedriger, nämlich H / distance Pixel hoch, mittig um den Horizont. Darüber ist die Decke, darunter der Boden.

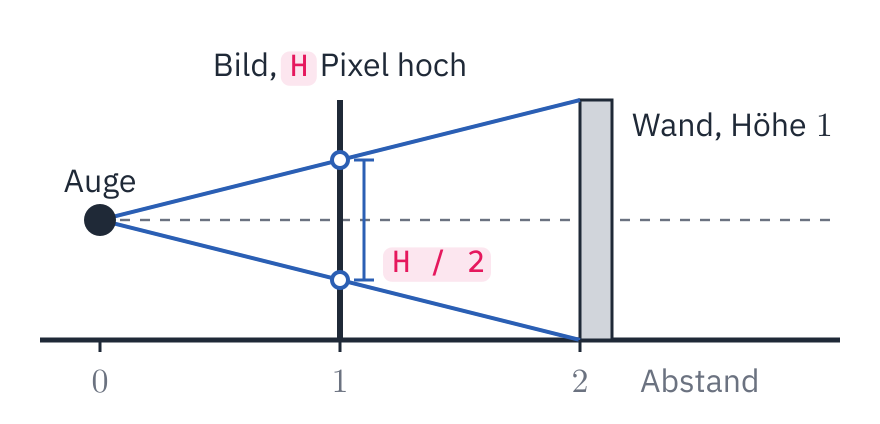

Warum gerade H / distance? Denk dir das Bild ein Kästchen vor dem Auge, dort ist es H Pixel hoch, und eine Wand der Höhe 1 im Abstand 1 füllt es genau aus. Steht sie doppelt so weit weg, treffen die Strahlen zu ihrer Ober- und Unterkante das Bild nur halb so weit auseinander.

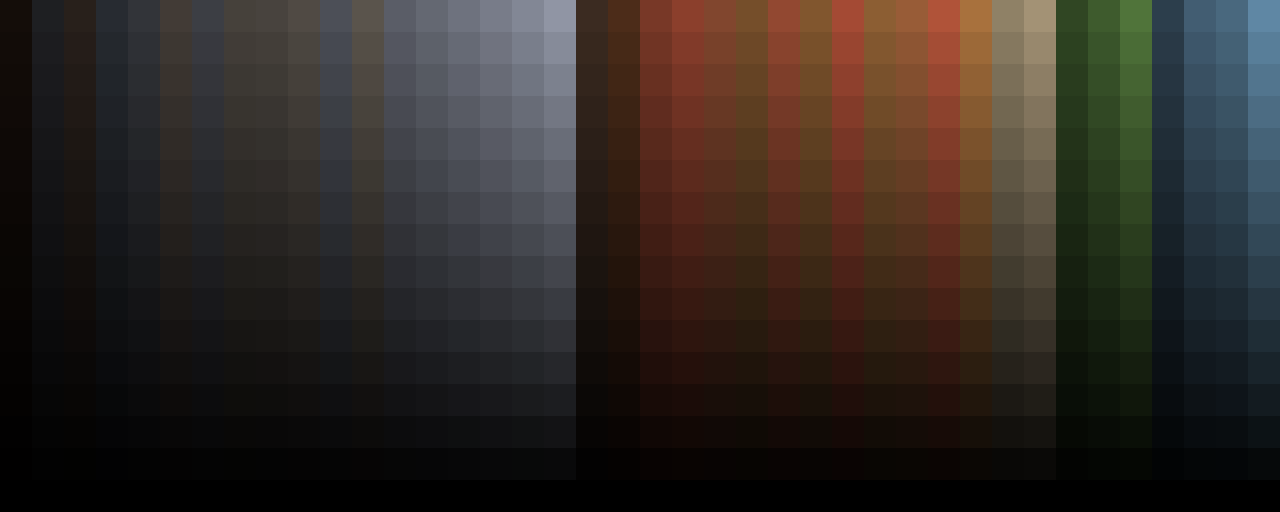

Die Farben bekommen Decke, Boden und eine dunklere Fassung jeder Wand, damit man an Ecken sieht, wo eine Wand aufhört:

    CAMERA_PLANE,    CEILING,    FLOOR,    WALL = 10,     // 10 bis 14: die fünf Wandarten    WALL_DARK = 20 // 20 bis 24: dieselben etwas dunkler

    set_palette(WALL + 4, 92, 140, 70);   // Moos    set_palette(CEILING, 52, 52, 60);    set_palette(FLOOR, 92, 84, 76);    // die Wände quer zur x-Achse etwas dunkler, damit man Ecken sieht    for (int i = 0; i < 5; i++)    {        uint8_t r, g, b;        get_palette(WALL + i, &r, &g, &b);        set_palette(WALL_DARK + i, r * 7 / 10, g * 7 / 10, b * 7 / 10);    }

Vor main kommen die Wandscheibe und das Bild. Der Abstand ist hier zuerst der einfachste: direkt von der Figur zum Treffpunkt.

// eine senkrechte Wandscheibe: je weiter weg, desto niedriger;
// im Abstand 1 ist die Wand genau H Pixel hoch
void draw_wall_column(int column, double distance, int color)
{
    double wall_height = H / fmax(distance, 0.01);
    double wall_top = H / 2.0 - wall_height / 2;

    for (int y = 0; y < H; y++)
    {
        // wo diese Zeile auf der Wand liegt: 0 oben, 1 unten
        double v = (y + 0.5 - wall_top) / wall_height;
        if (v >= 0 && v < 1)
            set_pixel(column, y, color);
    }
}

// das Bild aus Sicht der Spielfigur: für jede Spalte ein Strahl
void draw_view(void)
{
    // oben die Decke, unten der Boden
    fill_rect(0, 0, W, H / 2, CEILING);
    fill_rect(0, H / 2, W, H / 2, FLOOR);

    for (int column = 0; column < W; column++)
    {
        double camera_x = 2.0 * (column + 0.5) / W - 1;
        double ray_x = dir_x + plane_x * camera_x;
        double ray_y = dir_y + plane_y * camera_x;
        Hit hit = cast_ray(ray_x, ray_y);

        // der Abstand: direkt von der Spielfigur zum Treffpunkt
        double distance = hypot(hit.x - player_x, hit.y - player_y);

        int color = wall_color(hit.cell);
        if (hit.side == 0)
            color += WALL_DARK - WALL;
        draw_wall_column(column, distance, color);
    }
}

v sagt für jede Zeile, wo sie auf der Wand liegt: 0 an ihrer Oberkante, 1 an ihrer Unterkante. Gezeichnet wird nur, wo v dazwischen liegt. Dass die Wand höher als das Bild sein kann, wenn man direkt davorsteht, macht so nichts aus; und mit v wird später die Textur auf die Wand gelegt.

main zeigt jetzt das Bild aus Sicht der Figur und die Karte klein darüber; Tab blendet sie ein und aus:

    double last_time = seconds();    bool show_map = true;

        // Tab blendet die Karte ein und aus
        if (key_pressed(pixel_key_tab))
            show_map = !show_map;

        draw_view();
        if (show_map)
        {
            draw_map(4, 4, 4);
            draw_rays(4, 4, 4);
            draw_player(4, 4, 4);
        }

Da ist sie, die dritte Dimension. Aber etwas stimmt nicht: Die Wände sind krumm.

Gerade Wände

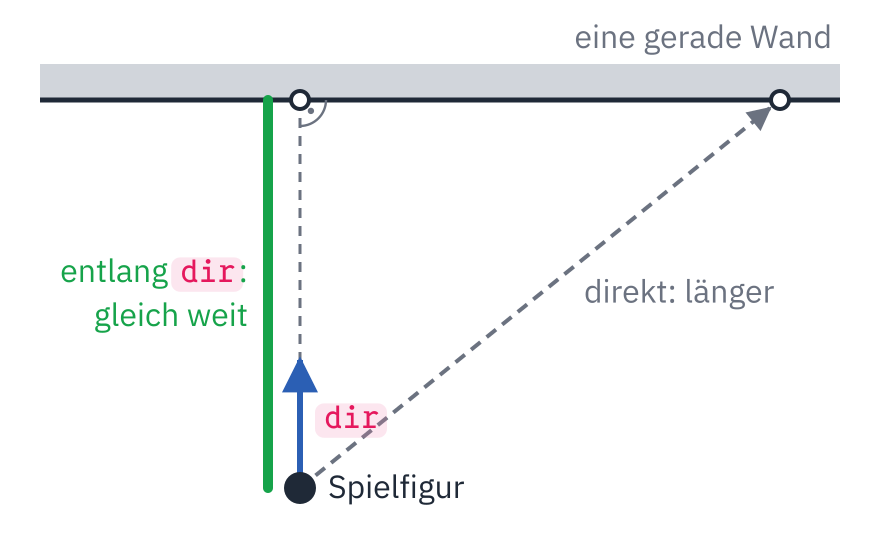

Steht die Figur gerade vor einer Wand, ist der Strahl zur Mitte am kürzesten. Ein Strahl zum Rand des Bildes ist länger, obwohl er dieselbe gerade Wand trifft, und so zeichnet das Programm die Wand dort niedriger. Unser Auge misst aber nicht den Weg zum Punkt, sondern wie weit er vor uns liegt: den Abstand entlang der Blickrichtung.

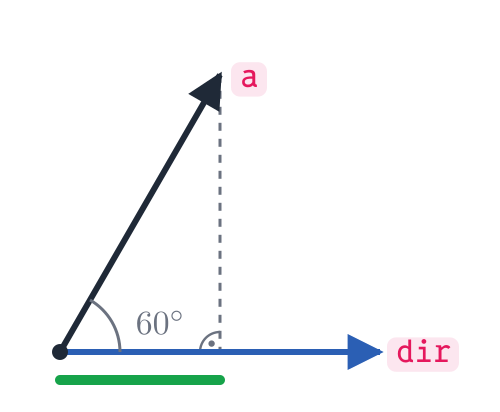

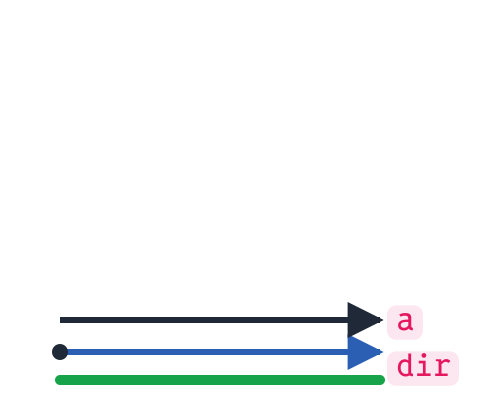

Den liefert das Skalarprodukt. Der Vektor a von der Figur zum Treffpunkt, multipliziert mit dir, das die Länge 1 hat, ergibt genau den Anteil dieses Vektors, der in Blickrichtung zeigt.

Für zwei Vektoren der Länge 1 ist das Skalarprodukt der Kosinus des Winkels zwischen ihnen: 1, wenn sie in dieselbe Richtung zeigen, 0, wenn sie senkrecht aufeinander stehen, und dazwischen etwas zwischen 0 und 1. Das ist genau die Länge des Schattens, den a auf dir wirft (grün). Ist a doppelt so lang, ist es auch sein Schatten; mit dir der Länge 1 ist das Skalarprodukt also der Weg, den der Treffpunkt in Blickrichtung vor der Figur liegt.

In draw_view ändert sich eine einzige Rechnung; das Skalarprodukt ist die Summe aus den multiplizierten x-Anteilen und den multiplizierten y-Anteilen:

        // der Abstand entlang der Blickrichtung: das Skalarprodukt
        // von (Treffpunkt - Spielfigur) mit dir, das die Länge 1 hat
        double distance = (hit.x - player_x) * dir_x + (hit.y - player_y) * dir_y;

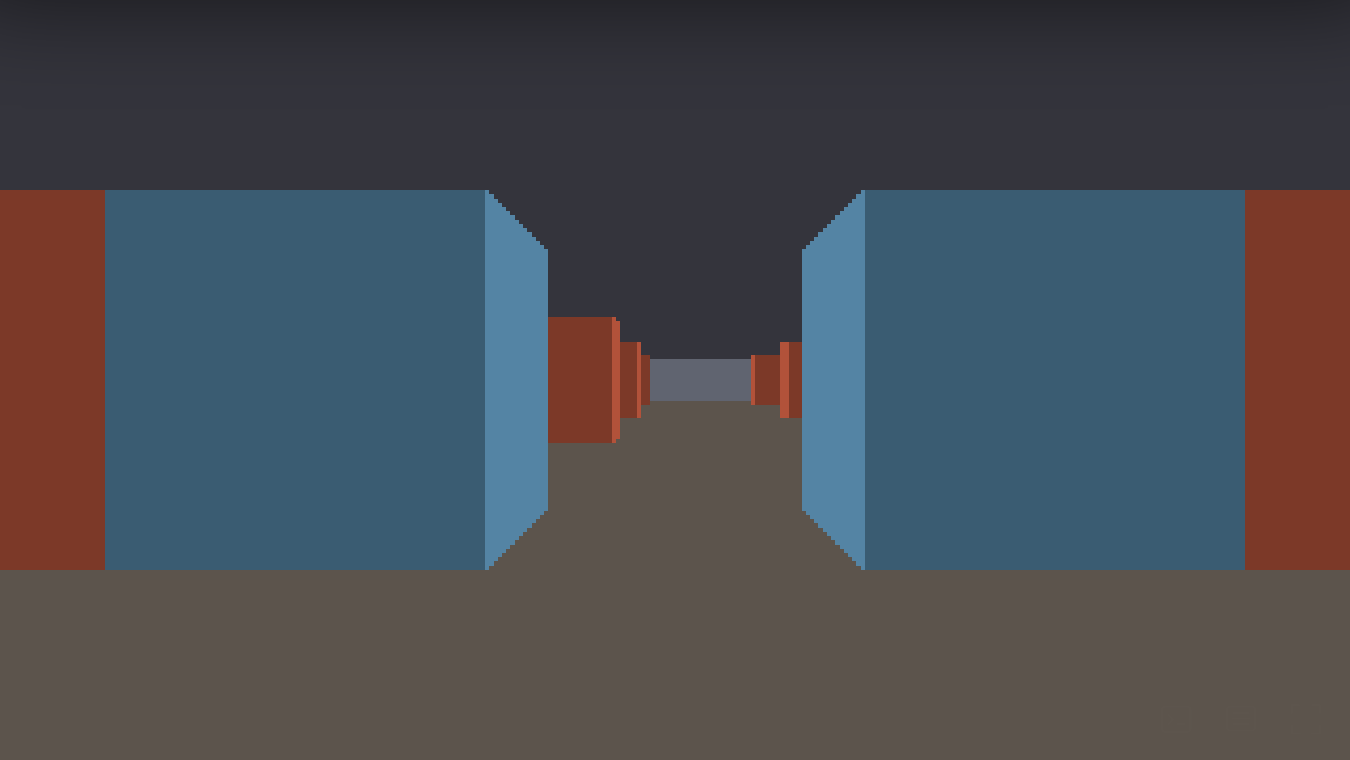

Die Wände sind gerade, und das Bild sieht aus wie ein Blick durch einen Raum.

6. Nicht durch Wände

Kollision

Noch läuft die Figur durch Wände. Bevor sie sich bewegt, muss das Programm fragen: Passt sie an den neuen Ort? Die Figur ist kein Punkt, sie hat einen Halbmesser PLAYER_RADIUS. Es genügt, die vier Ecken des Quadrats um sie herum zu prüfen; steht keine davon in einer Wand, ist der Platz frei. Über move_player:

// passt die Spielfigur an den Punkt (x, y)? Alle vier Ecken des Quadrats
// um sie herum müssen auf Boden stehen.
int is_free(double x, double y)
{
    double r = PLAYER_RADIUS;
    return !is_wall(x - r, y - r) && !is_wall(x + r, y - r) &&
           !is_wall(x - r, y + r) && !is_wall(x + r, y + r);
}

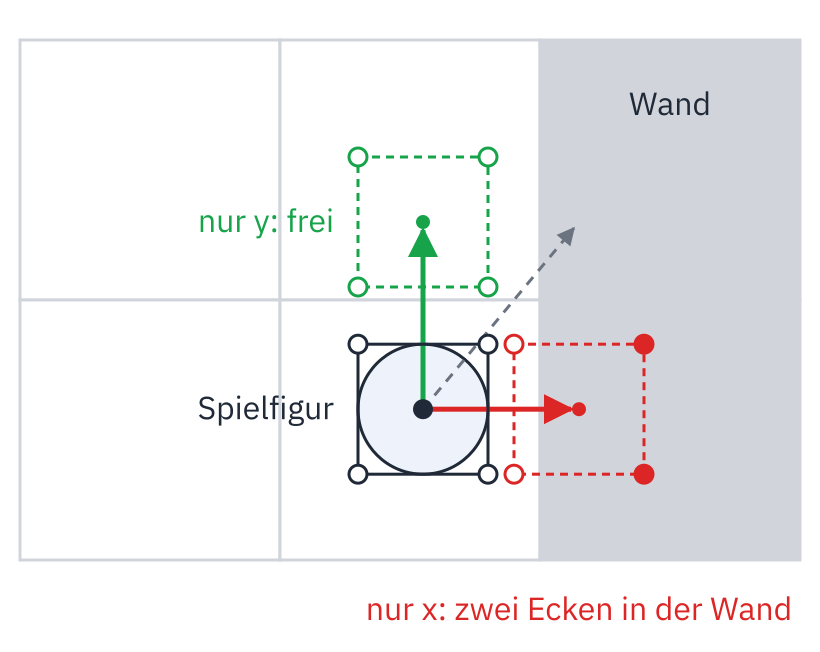

Am Ende von move_player bewegt sich die Figur in x und in y getrennt, und nur, wenn der neue Ort frei ist:

    // x und y getrennt: an einer Wand gleitet die Spielfigur entlang
    if (is_free(player_x + dx, player_y))
        player_x += dx;
    if (is_free(player_x, player_y + dy))
        player_y += dy;

Läuft die Figur schräg gegen eine Wand, ist eine der beiden Richtungen blockiert, die andere nicht: Sie gleitet an der Wand entlang, statt hängen zu bleiben. So fühlt es sich in Spielen an.

Eine Kleinigkeit in main: Ruckelt der Browser, etwa weil der Tab im Hintergrund war, ist dt auf einmal eine ganze Sekunde, und die Figur macht einen Riesenschritt, vielleicht durch eine dünne Wand hindurch. Darum höchstens eine Zehntelsekunde:

        // nach einem Ruckler nicht mit einem Riesenschritt durch eine Wand
        move_player(fmin(now - last_time, 0.1));

7. Licht mit 256 Farben

Eine Palette aus Farbtönen

Weit entfernte Wände sollen dunkler sein, als verlöre sich das Licht. Im Modus pixel_indexed8 gibt es aber keine Farben zum Abdunkeln, nur 256 Nummern einer Palette. Spiele der Neunzigerjahre lösten das mit einer geschickt gebauten Palette: 16 Farbtöne mit je 16 Helligkeiten. Die Farbe mit der Nummer ramp · 16 + level hat den Farbton ramp und die Helligkeit level, von 0 (schwarz) bis 15 (volle Farbe).

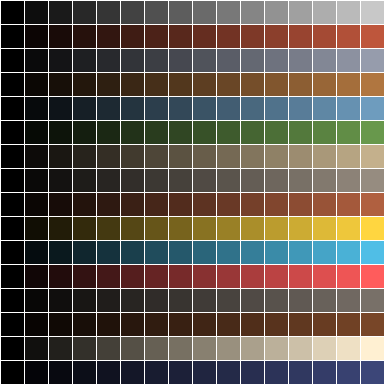

Jede Zeile ist ein Farbton, von links dunkel nach rechts hell. Eine Farbe abzudunkeln heißt jetzt: in ihrer Zeile ein paar Felder nach links gehen. Damit das Programm dafür nicht rechnen muss, schlägt es nach, in einer Schattentabelle: shade[light][color] ist die Nummer derselben Farbe mit der Helligkeit light. Für jedes Pixel ein einziger Blick in eine Tabelle, keine Multiplikation. DOOM machte es 1993 genauso; seine Tabelle hieß COLORMAP.

Ersetze die Farben am Anfang des Programms durch die Palette aus Farbtönen:

// Die Palette: 16 Farbtöne mit je 16 Helligkeiten. Die Farbe Nummer
// ramp * 16 + level hat den Farbton ramp und die Helligkeit level
// (0 schwarz, 15 volle Helligkeit).
#define LEVELS 16
#define COLOR(ramp, level) ((ramp) * LEVELS + (level))

// die Farbtöne; 1 bis 5 sind die Wandarten
enum
{
    GREY,
    BRICK,
    STONE,
    WOOD,
    METAL,
    MOSS,
    SAND,
    PLASTER,
    TERRACOTTA,
    YELLOW,
    CYAN,
    RED,
    MORTAR,
    DARK_WOOD,
    WARM_WHITE,
    DEEP_BLUE
};

// jeder Farbton in voller Helligkeit
const uint8_t ramp_rgb[16][3] = {
    {200, 200, 200}, // GREY
    {190, 86, 60},   // BRICK
    {150, 156, 172}, // STONE
    {176, 118, 64},  // WOOD
    {110, 156, 190}, // METAL
    {104, 152, 76},  // MOSS
    {196, 176, 140}, // SAND
    {150, 140, 128}, // PLASTER
    {176, 96, 64},   // TERRACOTTA
    {255, 214, 64},  // YELLOW
    {80, 190, 230},  // CYAN
    {255, 92, 92},   // RED
    {120, 112, 104}, // MORTAR
    {120, 70, 40},   // DARK_WOOD
    {255, 240, 210}, // WARM_WHITE
    {60, 70, 120},   // DEEP_BLUE
};

// die Farben für die Karte
enum
{
    BLACK = COLOR(GREY, 0),
    MAP_FLOOR = COLOR(GREY, 3),
    VIEW = COLOR(GREY, 15),
    PLAYER = COLOR(YELLOW, 15),
    RAY = COLOR(YELLOW, 10),
    RAY_SIDE = COLOR(CYAN, 12),
    CAMERA_PLANE = COLOR(RED, 15),
    CEILING = COLOR(PLASTER, 15),
    FLOOR = COLOR(SAND, 15)
};

// die Schattentabelle: shade[light][color] ist dieselbe Farbe wie color,
// nur mit der Helligkeit light / 15 (wie die COLORMAP in DOOM)
uint8_t shade[LEVELS][256];

setup_palette baut jetzt die ganze Palette und die Tabelle:

void setup_palette(void)
{
    for (int ramp = 0; ramp < 16; ramp++)
        for (int level = 0; level < LEVELS; level++)
        {
            const uint8_t *rgb = ramp_rgb[ramp];
            set_palette(COLOR(ramp, level), rgb[0] * level / 15, rgb[1] * level / 15, rgb[2] * level / 15);
        }

    for (int light = 0; light < LEVELS; light++)
        for (int color = 0; color < 256; color++)
        {
            int ramp = color / LEVELS;
            int level = color % LEVELS;
            shade[light][color] = COLOR(ramp, level * light / 15);
        }
}

wall_color gibt jetzt den Farbton der Wandart in voller Helligkeit zurück:

    return COLOR(cell - '0', 15);

Dunkler in der Ferne

Vor draw_view kommen drei kleine Funktionen: wie hell es in einem Abstand ist, eine Farbe in dieser Helligkeit, und wie weit der Boden in einer Bildzeile entfernt ist; die brauchen wir, damit auch Boden und Decke zum Horizont hin dunkler werden.

// wie hell es im Abstand distance ist: 1 ganz nah, gegen 0 in der Ferne
double light_at(double distance)
{
    return 1 / (1 + 0.04 * distance * distance);
}

// eine Farbe mit der Helligkeit light (0 bis 1) aus der Schattentabelle
int shaded(int color, double light)
{
    return shade[(int)(light * (LEVELS - 1) + 0.5)][color];
}

// wie weit der Boden (unter dem Horizont) bzw. die Decke (darüber) in
// Bildzeile y entfernt ist: die Augen sind 0.5 über dem Boden
double row_distance(int y)
{
    return 0.5 * H / fabs(y + 0.5 - H / 2.0);
}

row_distance folgt aus ähnlichen Dreiecken: Die Augen sind 0,5 über dem Boden, das Bild steht eine Einheit vor ihnen. Eine Bildzeile, die y − H/2 Pixel unter dem Horizont liegt, sieht den Boden dort, wo der Strahl auf seinem Weg um 0,5 gesunken ist. Weil das Bild im Abstand 1 genau H Pixel hoch ist, liegt sie dort (y − H/2) / H unter dem Horizont: Der Strahl sinkt auf dem Weg 1 um so viel, auf dem Weg row_distance um 0,5.

In draw_view werden Decke und Boden Zeile für Zeile gezeichnet, und jede Wand bekommt ihr Licht:

    // Decke und Boden, Zeile für Zeile dunkler zum Horizont hin
    for (int y = 0; y < H; y++)
    {
        double light = light_at(row_distance(y));
        int color = (y < H / 2) ? CEILING : FLOOR;
        fill_rect(0, y, W, 1, shaded(color, light));
    }

        // Wände quer zur x-Achse bekommen etwas weniger Licht
        double light = light_at(distance);
        if (hit.side == 0)
            light *= 0.75;
        draw_wall_column(column, distance, shaded(wall_color(hit.cell), light));

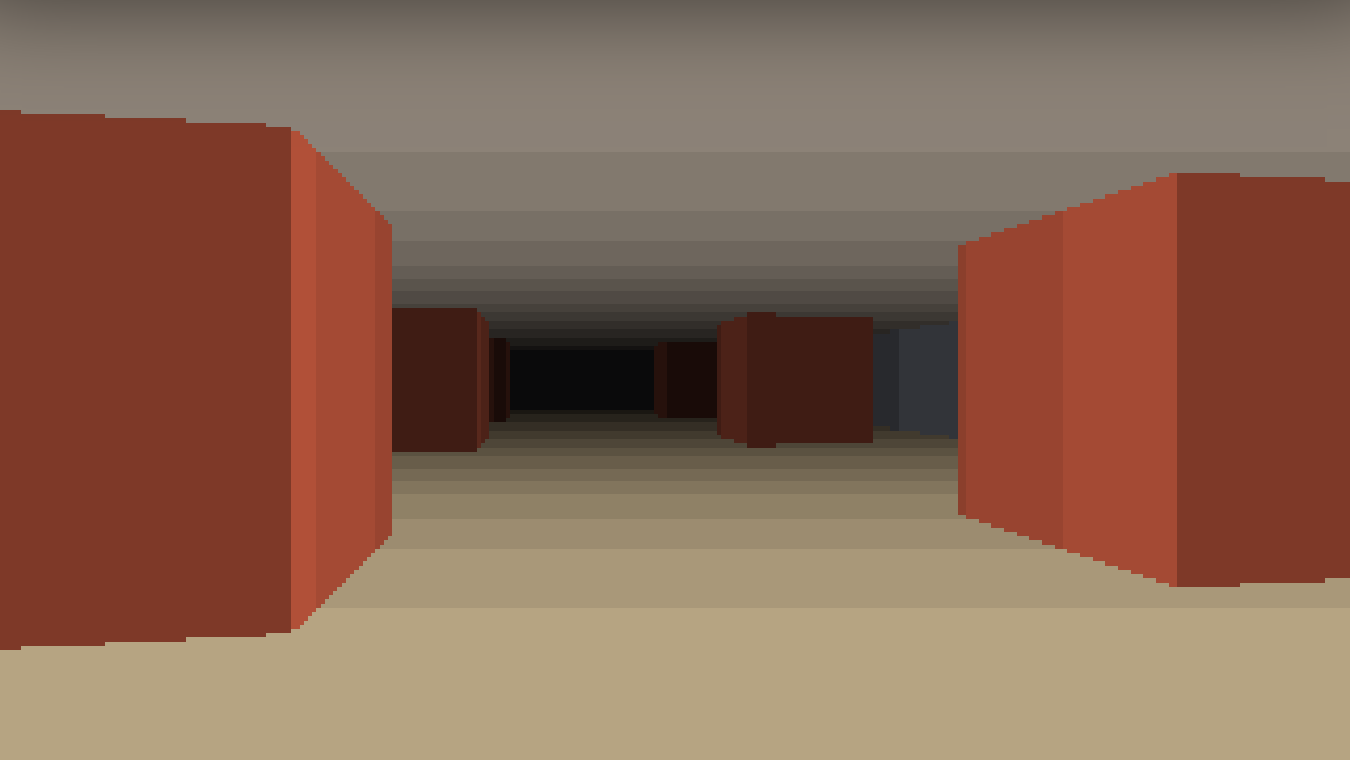

Nach hinten wird es dunkel. Sieh dir die Verläufe an Boden und Decke genau an: Sie haben Stufen, denn es gibt nur 16 Helligkeiten. Am Ende der Seite verschwinden sie.

8. Texturen

Texturen aus dem 2D Game Studio

Eine Wand aus einer Farbe ist langweilig. Eine Textur ist ein kleines Bild, hier 64 × 64 Texel (Bildpunkte einer Textur), das auf die Wand gelegt wird. Jedes Texel ist eine Nummer der Palette, und genau da hilft die Palette mit 16 Farbtönen nicht mehr: Gezeichnete Texturen haben Farben, die keiner vorher geplant hat.

In echten Spielen war es deshalb umgekehrt: Grafiker zeichneten die Texturen, und ein Werkzeug suchte danach eine Palette von 256 Farben, mit der alle Texturen möglichst gut aussehen. Die Schattentabelle rechnete es auch aus: für jede Farbe und jede Helligkeit die Farbe der Palette, die am nächsten liegt. Bei DOOM heißen die beiden PLAYPAL und COLORMAP.

So ein Werkzeug bekommst du fertig, palette.rb, dazu ein Bild mit sieben Texturen: Boden, fünf Wandarten und Decke. Gezeichnet sind sie im 2D Game Studio, wie die Kacheln der Klötzchenwelt: jede 64 × 64 Pixel groß, als sieben Frames eines Sprites.

Lade das Werkzeug und das Bild in deinen Ordner, installiere einmal das Rubygem chunky_png, das PNG-Bilder liest und schreibt, und lass das Werkzeug laufen:

wget https://github.com/specht/workspace-files/raw/main/raycaster/palette.rb
wget https://github.com/specht/workspace-files/raw/main/raycaster/textures.png
gem install chunky_png
ruby palette.rb textures.png

Es schreibt palette.h mit der Palette, der Schattentabelle und den Texturen als Farbnummern, und für jeden Schritt ein Bild. Öffne sie im Explorer.

Erst bringt es alle Texturen auf 40 Grundfarben und macht aus jeder eine Rampe mit 16 Helligkeiten, oben hell, unten schwarz (2-rampen.png). Aus diesen 640 Farben sucht es 240 aus, dazu kommen 16 für die Karte und die Anzeige, in der ersten Zeile der Palette (3-palette.png):

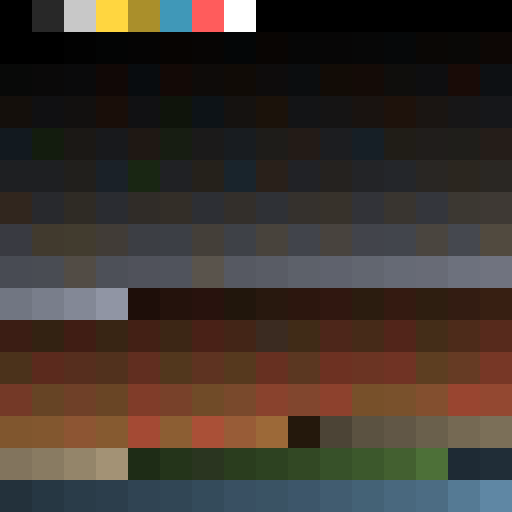

Sieh dir die Palette genau an: Viele Farben sind fast schwarz und fast grau. Ganz dunkel sehen Ziegelrot, Moosgrün und Metallblau beinahe gleich aus, und die Palette fasst sie zusammen. Darum werden Farben in dunklen Gängen grauer, so wie in DOOM.

Damit ersetzt palette.h deine Palette: Die Farbtöne (das enum mit GREY bis DEEP_BLUE), ramp_rgb und COLOR kannst du löschen, LEVELS bleibt. Oben, unter #include <math.h>:

// Palette, Schattentabelle und Texturen, gemacht von palette.rb
#include "palette.h"

setup_palette kopiert jetzt nur noch:

// die Farben und die Schattentabelle aus palette.h
void setup_palette(void)
{
    for (int i = 0; i < 256; i++)
        set_palette(i, palette_rgb[i][0], palette_rgb[i][1], palette_rgb[i][2]);

    for (int light = 0; light < LEVELS; light++)
        for (int color = 0; color < 256; color++)
            shade[light][color] = palette_shade[light][color];
}

Die Farben der Karte sind die reservierten 0 bis 15, und eine Wand zeigt auf der Karte die mittlere Farbe ihrer Textur:

// die Farben für die Karte: die reservierten Farben 0 bis 15 der Palette
enum
{
    BLACK = UI_BLACK,
    MAP_FLOOR = UI_MAP_FLOOR,
    VIEW = UI_VIEW,
    PLAYER = UI_PLAYER,
    RAY = UI_RAY,
    RAY_SIDE = UI_RAY_SIDE,
    CAMERA_PLANE = UI_CAMERA_PLANE
};

    return palette_average[cell - '0'];

Unter wall_color kommen die Texturen, in der Reihenfolge der Kacheln im Bild:

// Texturen: TEX x TEX Texel, so groß wie die Kacheln in textures.png;
// jedes Texel ist eine Farbnummer der Palette
#define TEX PALETTE_TEX

// die Texturen in der Reihenfolge der Kacheln in textures.png
enum
{
    TEX_FLOOR,
    TEX_BRICK, // 1 bis 5: die Wandarten
    TEX_STONE,
    TEX_WOOD,
    TEX_METAL,
    TEX_MOSS,
    TEX_CEILING,
    TEXTURES
};

uint8_t texture[TEXTURES][TEX][TEX];

// die Texturen aus palette.h
void make_textures(void)
{
    for (int t = 0; t < TEXTURES; t++)
        for (int y = 0; y < TEX; y++)
            for (int x = 0; x < TEX; x++)
                texture[t][y][x] = palette_texture[t][y][x];
}

Boden und Decke bekommen erst im nächsten Abschnitt Texturen; bis dahin nehmen sie die mittlere Farbe ihrer Textur:

        int color = palette_average[(y < H / 2) ? TEX_CEILING : TEX_FLOOR];

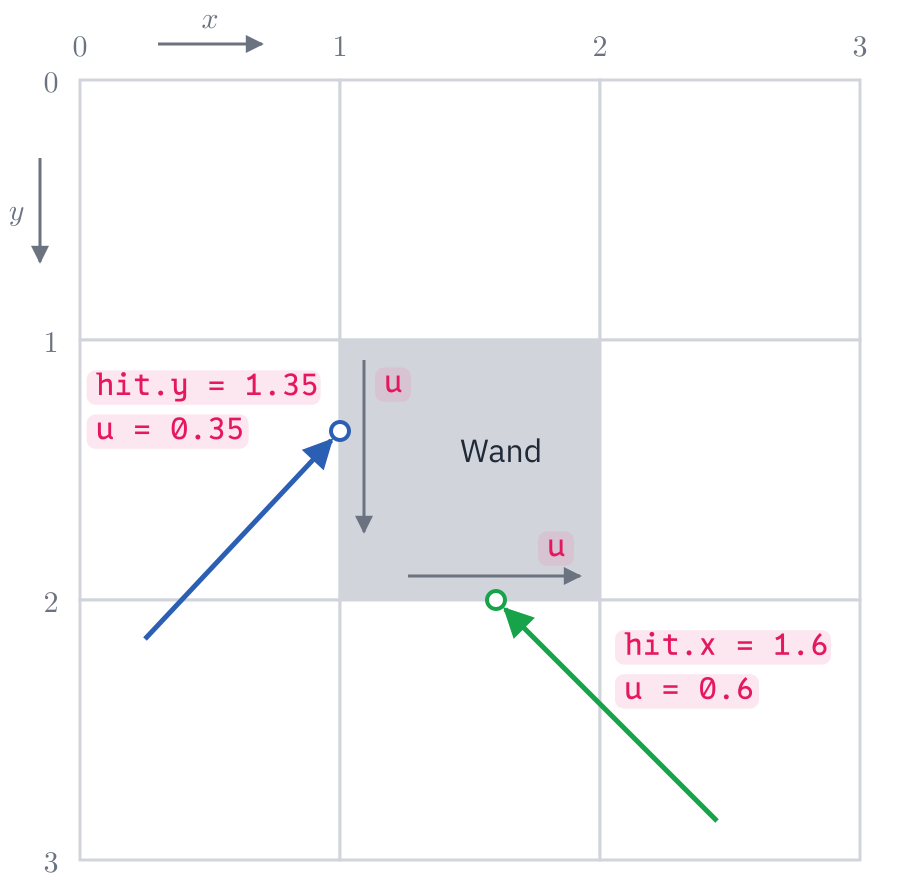

Wo trifft der Strahl die Wand?

Um eine Textur auf eine Wand zu legen, braucht jedes Pixel der Wand zwei Zahlen: u, wie weit links oder rechts es auf dem Kästchen liegt, und v, wie weit oben oder unten. v hat draw_wall_column schon. u steckt im Treffpunkt: Trifft der Strahl eine Wand quer zur x-Achse, sagt der Nachkommateil von hit.y, wo auf dem Kästchen, sonst der von hit.x.

texel holt die Farbe aus der Textur:

// das Texel beim Punkt (u, v) der Textur t; u und v laufen von 0 bis 1
int texel(int t, double u, double v)
{
    int x = (int)(u * TEX) & (TEX - 1);
    int y = (int)(v * TEX) & (TEX - 1);
    return texture[t][y][x];
}

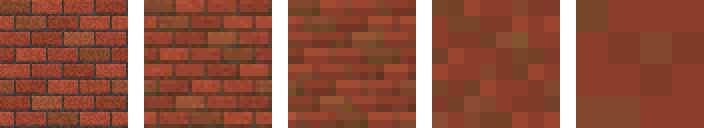

PALETTE_TEX schreibt palette.rb in palette.h: so viele Pixel, wie deine Kacheln breit sind, bei den mitgelieferten 64. & (TEX - 1) hält die Zahl zwischen 0 und TEX - 1, auch wenn u einmal genau 1 ist. Die Wandscheibe bekommt die Textur und u statt einer Farbe:

// eine senkrechte Wandscheibe: je weiter weg, desto niedriger;
// im Abstand 1 ist die Wand genau H Pixel hoch;
// u ist die Spalte in der Textur (0 bis 1)
void draw_wall_column(int column, double distance, int tex, double u, double light)

        if (v >= 0 && v < 1)
            set_pixel(column, y, shaded(texel(tex, u, v), light));

Weil draw_wall_column jetzt shaded benutzt, müssen light_at und shaded darüberstehen; verschiebe die beiden Funktionen vor draw_wall_column. In draw_view rechnet jede Spalte ihr u aus:

        // wo der Strahl die Wand trifft, von 0 bis 1 an der Wand entlang
        double wall_x = (hit.side == 0) ? hit.y : hit.x;
        double u = wall_x - floor(wall_x);
        // von zwei Seiten gesehen wäre die Textur sonst gespiegelt
        if ((hit.side == 0 && ray_x < 0) || (hit.side == 1 && ray_y > 0))
            u = 1 - u;

        draw_wall_column(column, distance, hit.cell - '0', u, light);

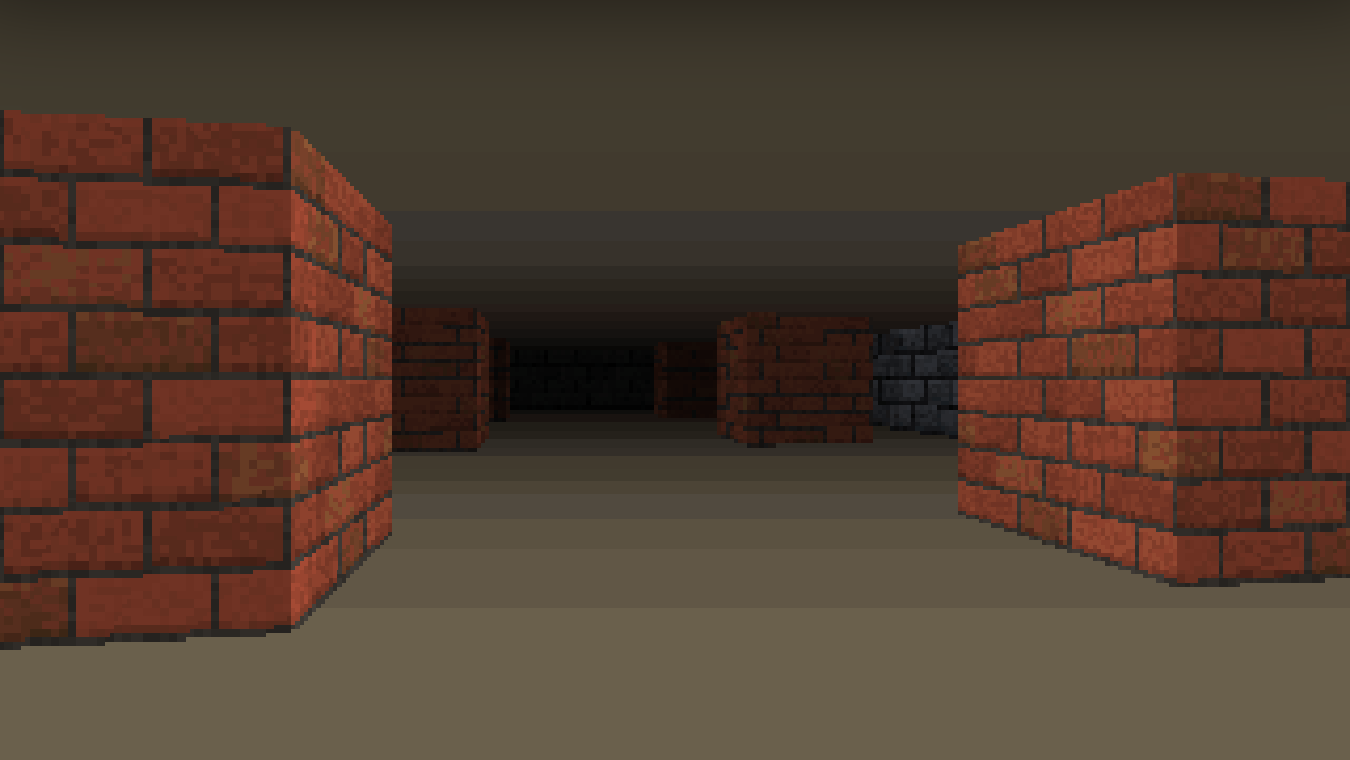

Und main erzeugt die Texturen nach der Palette:

    setup_palette();    make_textures();

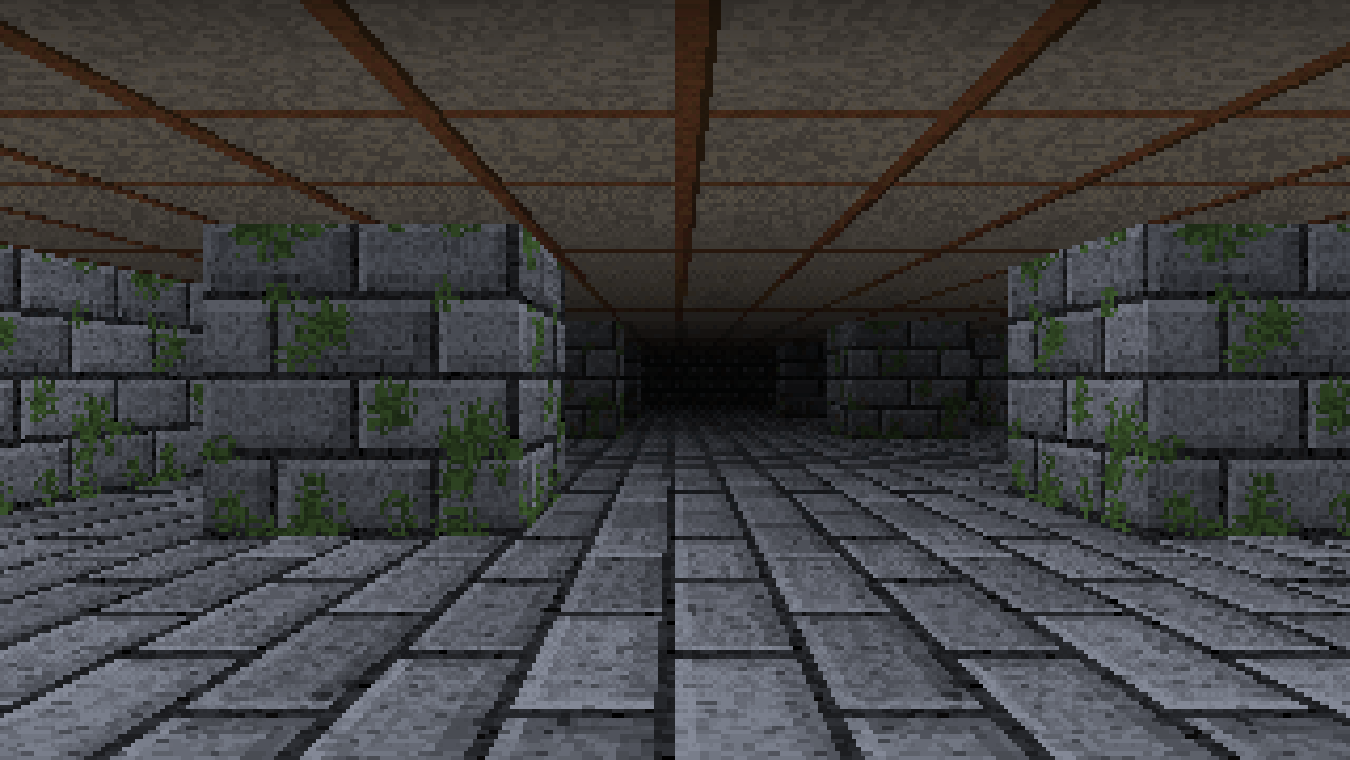

Eigene Texturen zeichnen

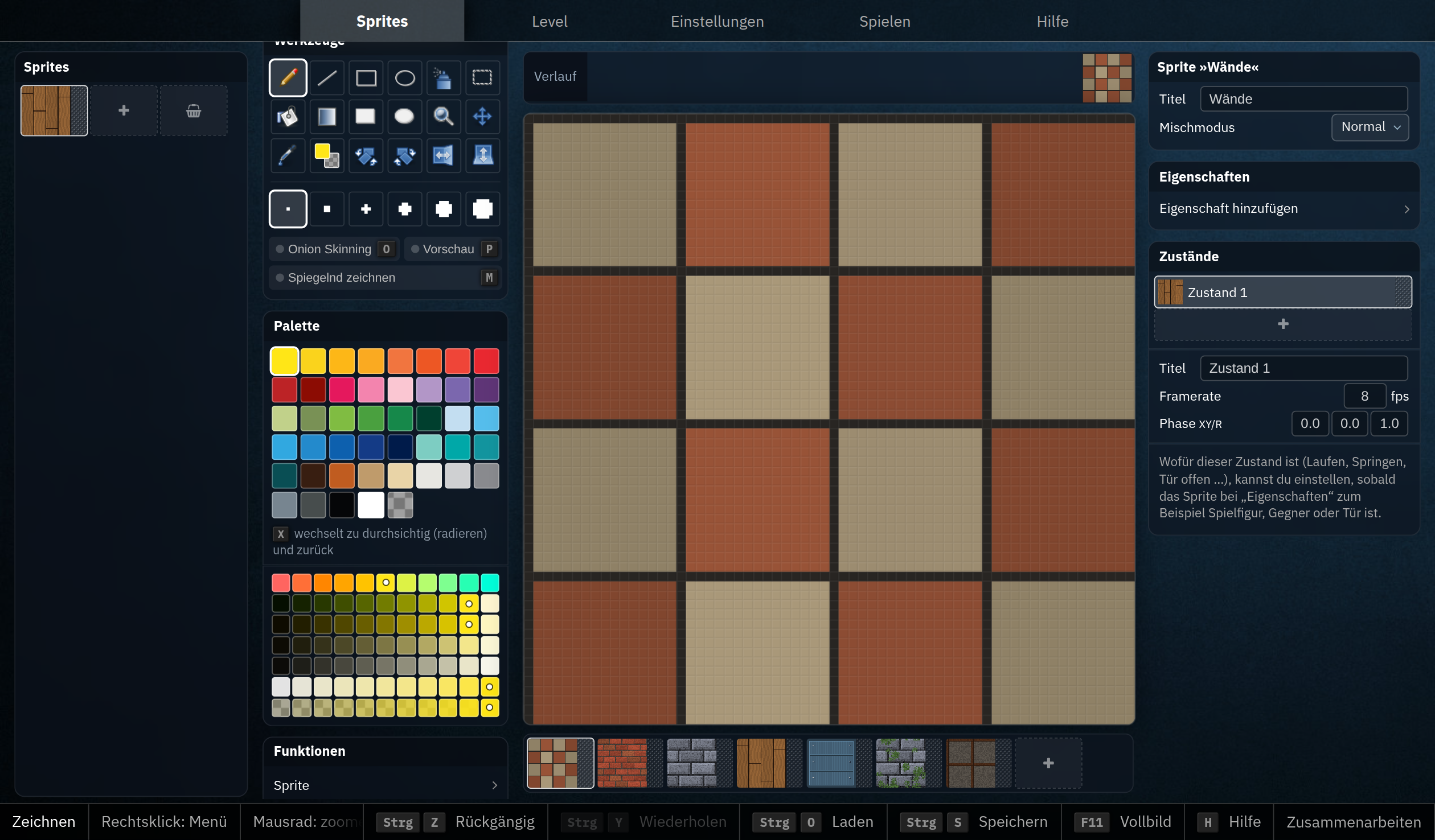

Zeichne deine eigenen Texturen im 2D Game Studio, wie die Kacheln der Klötzchenwelt:

1. Lege ein neues Sprite an, zum Beispiel »Wände«. Unter »Funktionen« › »Sprite« › »Größe ändern« stellst du 64 × 64 Pixel ein, oder 32 × 32 oder 16 × 16. In dieser Größe kommen die Texturen in palette.h und in den Raycaster: Kleine Kacheln sehen aus der Nähe gröber aus.
2. Zeichne sieben Frames desselben Zustands, in dieser Reihenfolge: Boden, die Wandarten 1 bis 5 (in der Karte Ziegel, Stein, Holz, Metall, Moos) und die Decke.

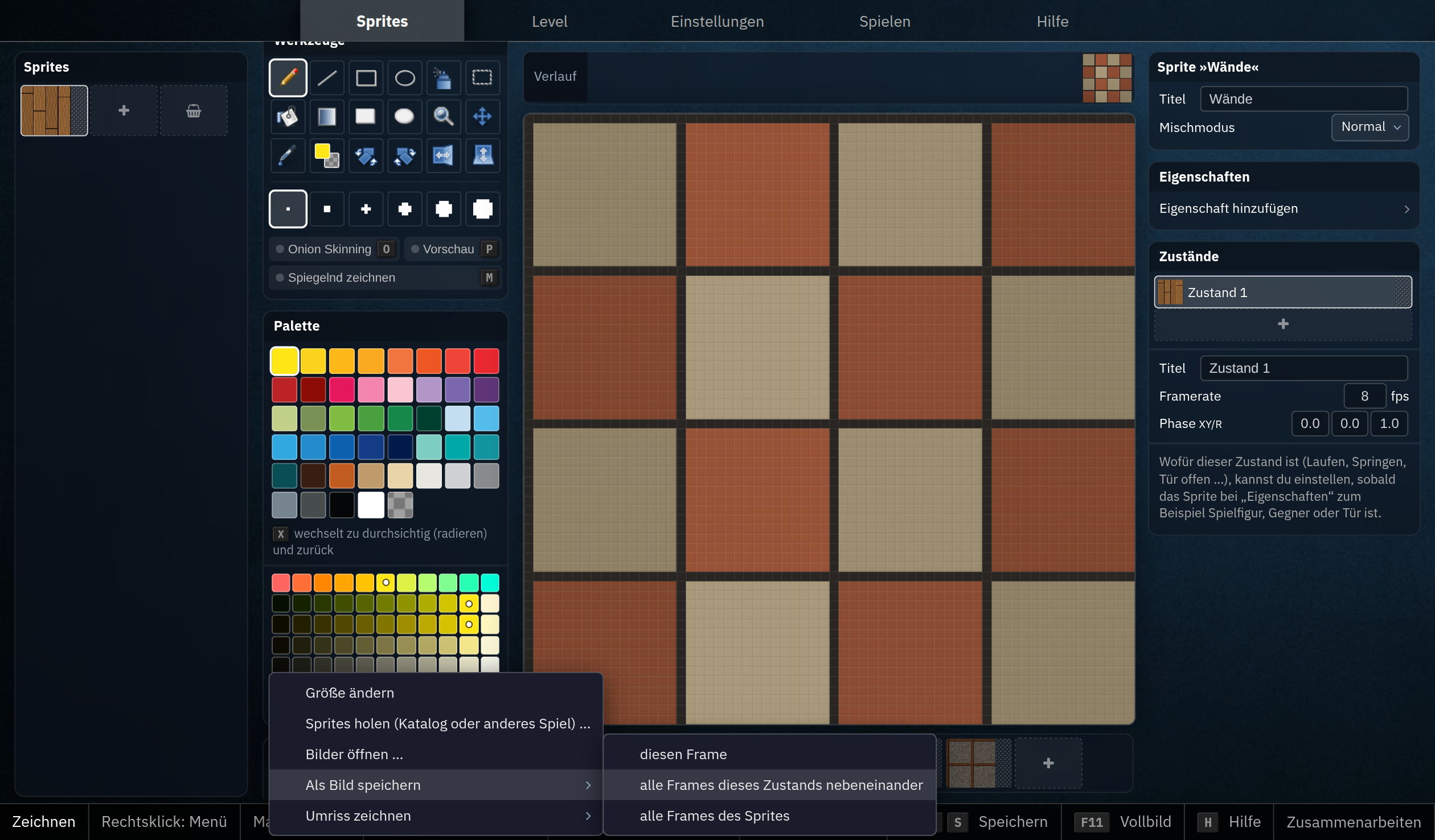

3. Wähle »Funktionen« › »Sprite« › »Als Bild speichern« › »alle Frames dieses Zustands nebeneinander«. Dein Browser speichert die sieben Frames nebeneinander als ein PNG-Bild.

1. Ziehe die Datei in den Explorer, in den Ordner raycaster, und nenne sie textures.png.

Dann ruby palette.rb textures.png und make PROGRAM=raycaster, und deine Welt hat deine Texturen.

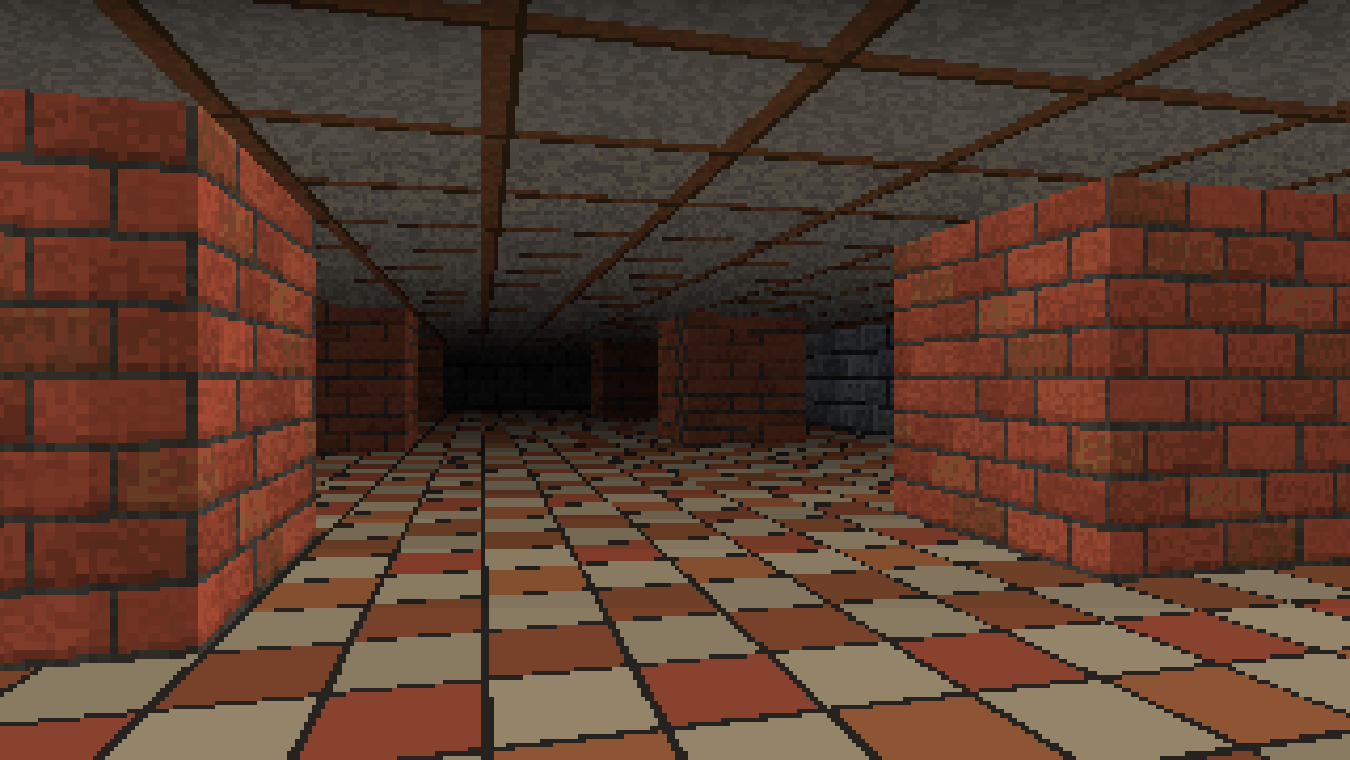

9. Boden und Decke

Zeile für Zeile

Boden und Decke bekommen auch Texturen, und das geht anders als bei den Wänden. In einer Bildzeile ist der Boden überall gleich weit weg, row_distance(y) weiß schon wie weit. Der Strahl durch das linke Bildende ist dir − plane, der durch das rechte dir + plane. Der Bodenpunkt am linken Rand ist also die Figur plus distance · (dir − plane), und mit jedem Pixel nach rechts geht es ein gleich großes Stück weiter. Wo man auf dem Boden ist, sagt, welches Texel: wieder der Nachkommateil, diesmal von beiden Koordinaten.

In draw_view wird die Schleife für Decke und Boden zu:

    // Decke und Boden: in jeder Zeile derselbe Abstand
    for (int y = 0; y < H; y++)
    {
        double distance = row_distance(y);
        double light = light_at(distance);
        int tex = (y < H / 2) ? TEX_CEILING : TEX_FLOOR;

        // der Punkt auf dem Boden am linken Bildrand (Strahl dir - plane)
        // und der Schritt von einem Pixel zum nächsten nach rechts
        double left_x = player_x + distance * (dir_x - plane_x);
        double left_y = player_y + distance * (dir_y - plane_y);
        double step_x = distance * 2 * plane_x / W;
        double step_y = distance * 2 * plane_y / W;

        for (int x = 0; x < W; x++)
        {
            double world_x = left_x + (x + 0.5) * step_x;
            double world_y = left_y + (x + 0.5) * step_y;
            double u = world_x - floor(world_x);
            double v = world_y - floor(world_y);
            set_pixel(x, y, shaded(texel(tex, u, v), light));
        }
    }

Die Decke ist genauso hoch über den Augen wie der Boden darunter, 0,5. Darum hat eine Zeile über dem Horizont denselben Abstand wie die gespiegelte darunter, und dieselbe Schleife zeichnet beide.

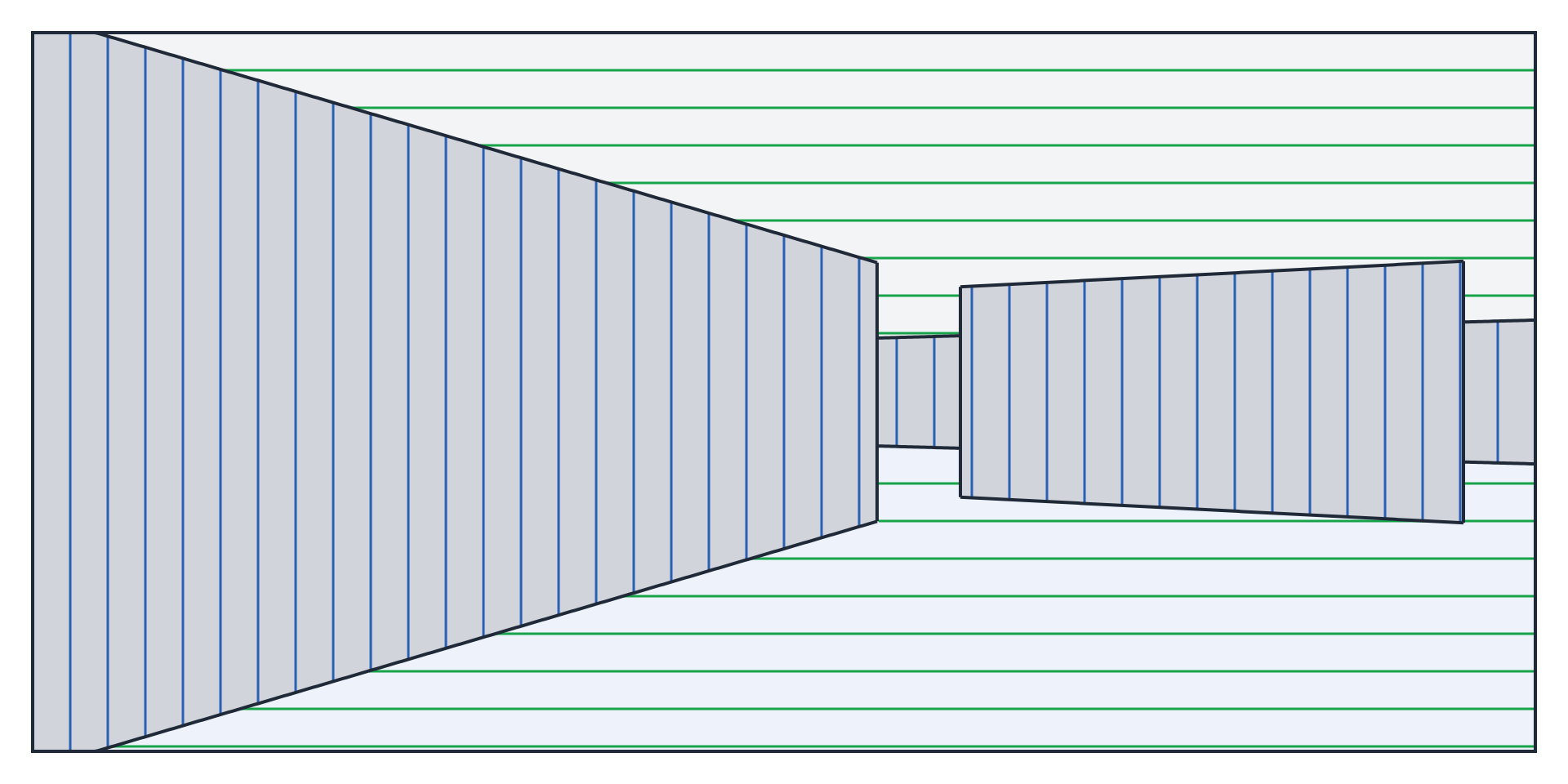

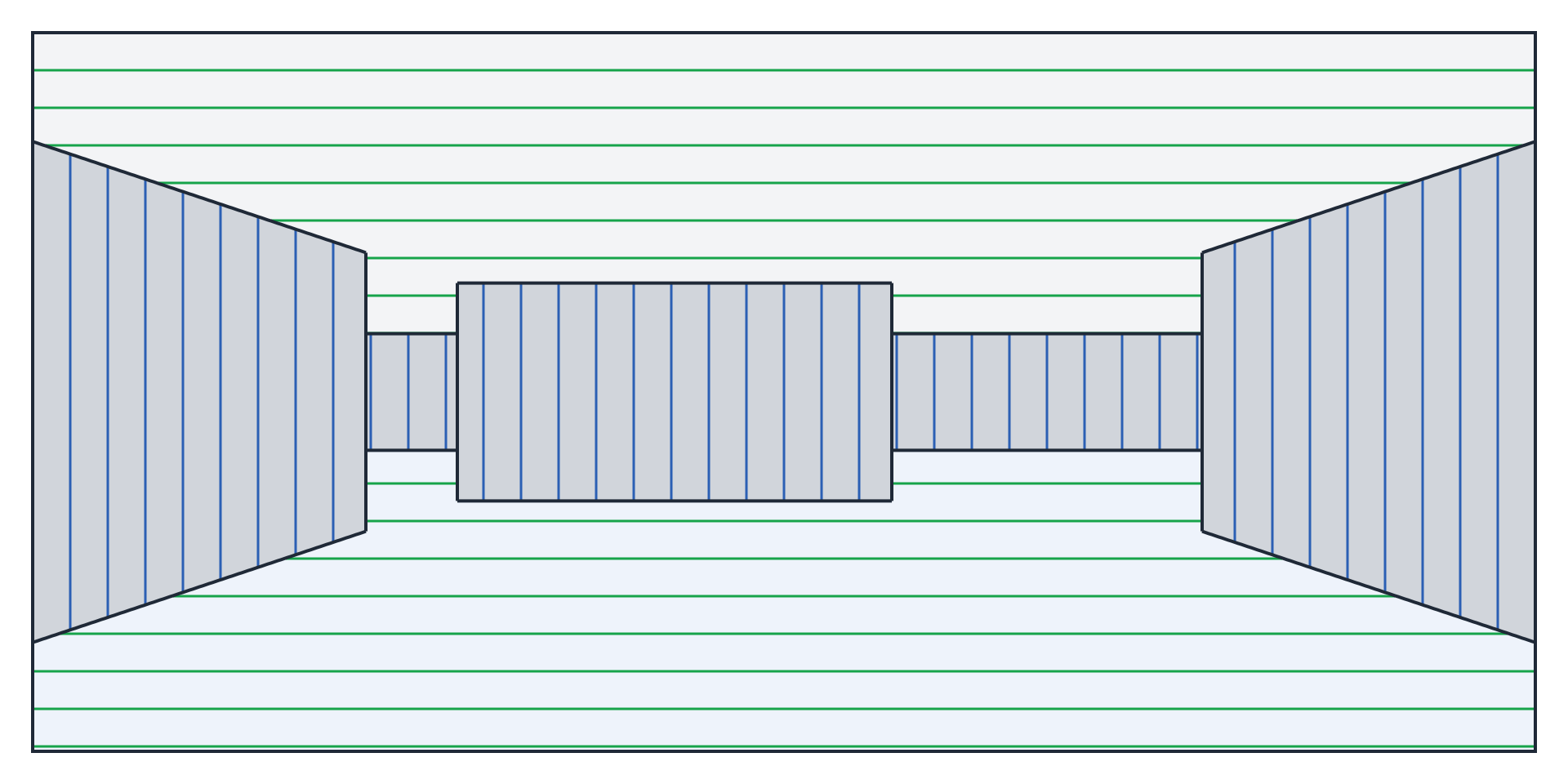

Linien gleicher Tiefe

Warum zeichnet das Programm die Wände Spalte für Spalte, Boden und Decke aber Zeile für Zeile? Es kommt darauf an, wo im Bild alles gleich weit weg ist.

Eine Wand steht senkrecht: In einer Bildspalte ist sie von oben bis unten gleich weit von dir weg, und die Textur wird dort gleichmäßig gestreckt; v wächst von Pixel zu Pixel um gleich viel. Der Boden liegt waagrecht: In einer Bildzeile ist er überall gleich weit weg, und von Pixel zu Pixel kommt dasselbe Stück step_x, step_y dazu. Entlang einer solchen Linie gleicher Tiefe ist eine Textur nur ein gleichmäßiger Schritt nach dem anderen, ohne eine eigene Division für jeden Pixel.

Das bleibt so, wenn du dich drehst: Eine Bildspalte zeigt immer eine senkrechte Linie in der Welt, eine Bildzeile immer eine waagrechte, quer zum Blick. Nur wer nach oben oder unten schaut, kippt das.

Wolfenstein 3D und DOOM haben nur senkrechte Wände und waagrechte Böden und lassen dich nicht nach oben oder unten schauen, und das ist kein Zufall. Auf einer schrägen Fläche, einer Rampe oder einer gekippten Wand, laufen die Linien gleicher Tiefe schräg durchs Bild. Erst Quake (1996) zeichnet Flächen in jedem Winkel: Es rechnet die Textur alle 16 Pixel genau aus und geht dazwischen in gleichmäßigen Schritten.

Jeder Takt zählte

Dein Programm rechnet mit double, ruft für jeden Pixel texel und shaded auf und ist trotzdem schnell genug, denn ein Rechner von heute schafft Milliarden Rechenschritte in der Sekunde. 1992 war es ein 386er mit 33 MHz, 33 Millionen Takte in der Sekunde. Ein Bild mit 320 × 200 Pixeln hat 64 000 davon; sollen es 30 Bilder in der Sekunde sein, bleiben für jeden Pixel etwa 17 Takte, für alles: das Texel holen, abdunkeln, schreiben, weiterzählen. Kommazahlen konnte ein 386er ohne einen zusätzlichen Chip gar nicht rechnen. Darum rechnete man mit ganzen Zahlen in Festkomma und schrieb die innerste Schleife in Assembler, Takt für Takt gezählt. Wolfenstein 3D erzeugte beim Start für jede mögliche Höhe einer Wandscheibe ein eigenes Stück Maschinencode, ganz ohne Schleife.

Michael Abrash erzählt in seinem Graphics Programming Black Book, wie das ging. Sein Texture Mapper brauchte 44 Takte für jeden Pixel, als ihm der Programmierer John Miles schrieb, er schaffe es in 9, »Hmph!«. Abrash nahm die Herausforderung an, Kapitel 58 heißt »The 9-Cycle Dare«. Den entscheidenden Einfall hatte sein Freund Chris Hecker: Spalten statt Zeilen zu zeichnen, wie deine Wandscheiben, weil die Grafikkarte dann nicht bei jedem Pixel umgeschaltet werden musste. Das halbierte die Zeit, und am Ende waren es 5,5 Takte.

Michael Abrash (geboren 1957), amerikanischer Programmierer. Seine Bücher über schnellen Code wie Zen of Code Optimization lasen in den 1990er Jahren alle, die Spiele programmierten. 1995 holte John Carmack ihn zu id Software, und zusammen brachten sie Quake (1996) auf PCs ohne 3D-Grafikkarte zum Laufen. Quake nutzt beide Ideen: Die Wände zeichnet es sortiert, jedes Pixel nur einmal, und schreibt dabei ihre Entfernung in einen Tiefenpuffer, an dem sich danach Monster und Waffen messen.

Bill Gates selbst versuchte, ihn bei Microsoft zu halten. Wie Quake das alles macht, erklärt Abrash in seinem Graphics Programming Black Book, das er 2001 frei ins Netz stellte. Ab 2014 forschte er als Chefwissenschaftler von Oculus an VR-Brillen.

Foto: Maurizio Pesce, 2015, CC BY 2.0, zugeschnitten (Wikimedia Commons)

10. Mipmaps

Flimmern in der Ferne

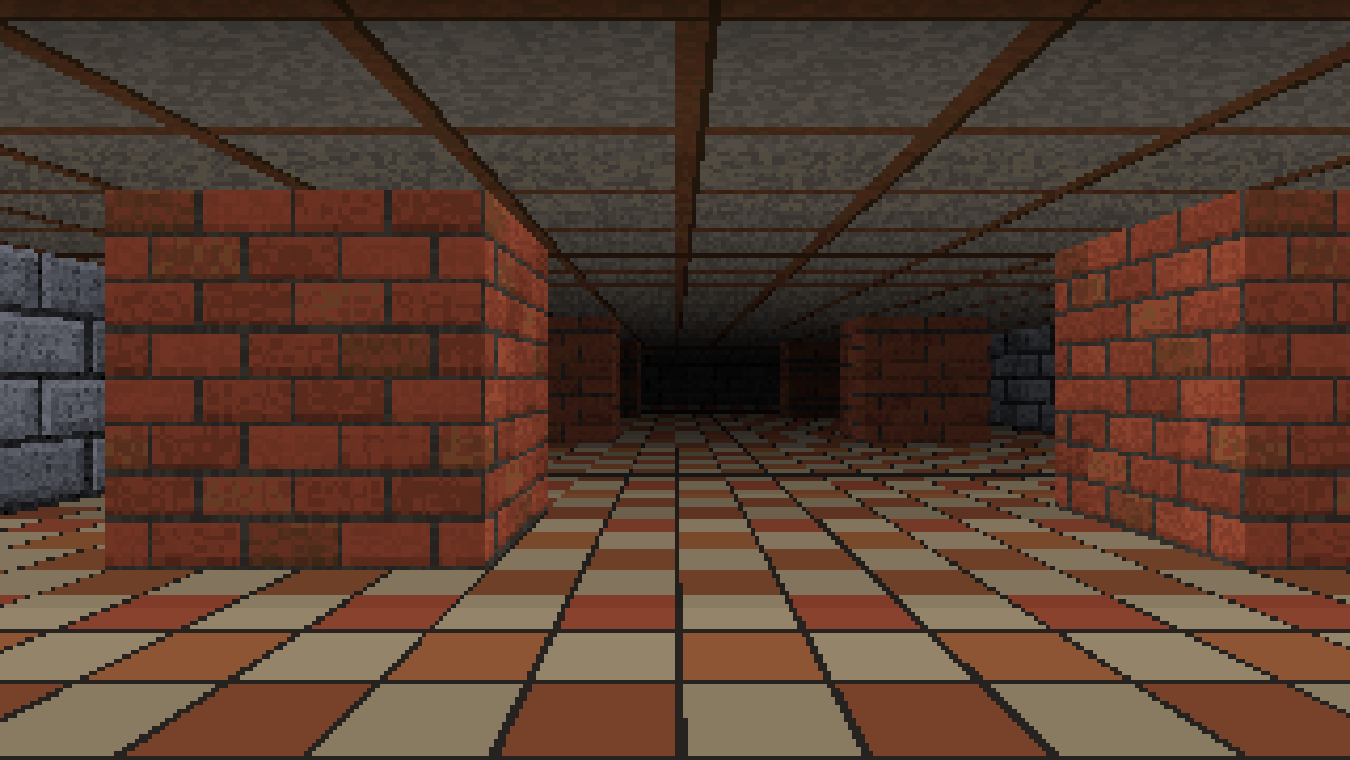

Lauf langsam durch einen Raum und sieh dir den Boden weit hinten an: Er flimmert, die Fugen zerfallen zu zackigen Linien, die bei jedem Schritt anders aussehen. In der Ferne fallen auf ein Pixel viele Texel, aber das Programm nimmt nur eines davon, je nach Pixel mal eine Fuge, mal eine Fliese.

Die Abhilfe: Jede Textur wird beim Start noch einmal in halber Größe gespeichert, dann in Viertelgröße und so weiter, jedes Texel einer kleineren Stufe gemischt aus vier Texeln der größeren. Diese Stufen heißen Mipmaps. Für eine Wand weit weg nimmt das Programm eine kleine Stufe, in der die Fugen schon zu einer Mischfarbe verschwommen sind. Erfunden hat sie Lance Williams.

Lance Williams (1949–2017), amerikanischer Grafikforscher. Am New York Institute of Technology erfand er die Mipmaps: jede Textur noch einmal in halber Größe, in Viertelgröße und so weiter, damit weit entfernte Wände nicht flimmern. Jede Grafikkarte rechnet heute so, und auch die Schatten mit einer Tiefenkarte, den Shadow Maps, hat er 1978 beschrieben.

Auf diesem Foto ist er selbst in Stufen zu sehen, jede halb so groß wie die vorige.

Foto: Amberesque, 2004, CC BY-SA 3.0 (Wikimedia Commons)

Mischen heißt in einer Palette: die Rot-, Grün- und Blauwerte der vier Farben mitteln und dann die Nummer der Palette suchen, deren Farbe dem Mittel am nächsten kommt. Das dauert, aber nur einmal beim Start. Ersetze texel durch:

// Mipmaps: jede Textur noch einmal in halber Größe, in Viertelgröße ...
// Stufe 0 ist das Original, bei 64 Texeln dann 32, 16, 8 und 4
#define MIP_LEVELS 5
uint8_t mip[TEXTURES][MIP_LEVELS][TEX][TEX];

// die Farbe der Palette, die (r, g, b) am nächsten kommt
int nearest_color(int r, int g, int b)
{
    int best = 0;
    int best_difference = 3 * 256 * 256;
    for (int i = 0; i < 256; i++)
    {
        uint8_t pr, pg, pb;
        get_palette(i, &pr, &pg, &pb);
        int difference = (r - pr) * (r - pr) + (g - pg) * (g - pg) + (b - pb) * (b - pb);
        if (difference < best_difference)
        {
            best_difference = difference;
            best = i;
        }
    }
    return best;
}

void make_mipmaps(void)
{
    for (int t = 0; t < TEXTURES; t++)
    {
        for (int y = 0; y < TEX; y++)
            for (int x = 0; x < TEX; x++)
                mip[t][0][y][x] = texture[t][y][x];

        // jedes Texel einer Stufe mischt vier Texel der Stufe davor
        for (int level = 1; level < MIP_LEVELS; level++)
        {
            int size = TEX >> level;
            for (int y = 0; y < size; y++)
                for (int x = 0; x < size; x++)
                {
                    int r = 0, g = 0, b = 0;
                    for (int dy = 0; dy < 2; dy++)
                        for (int dx = 0; dx < 2; dx++)
                        {
                            uint8_t pr, pg, pb;
                            get_palette(mip[t][level - 1][2 * y + dy][2 * x + dx], &pr, &pg, &pb);
                            r += pr;
                            g += pg;
                            b += pb;
                        }
                    mip[t][level][y][x] = nearest_color(r / 4, g / 4, b / 4);
                }
        }
    }
}

// Mipmaps an (M schaltet um)
bool use_mipmaps = true;

// welche Stufe passt, wenn so viele Texel auf ein Pixel fallen:
// ab 2 Texeln Stufe 1, ab 4 Stufe 2, ab 8 Stufe 3 ...
int mip_level(double texels_per_pixel)
{
    int level = 0;
    while (use_mipmaps && texels_per_pixel >= 2 && level < MIP_LEVELS - 1)
    {
        texels_per_pixel /= 2;
        level++;
    }
    return level;
}

// das Texel beim Punkt (u, v) der Textur t in der Mipmap-Stufe level;
// u und v laufen von 0 bis 1
int texel(int t, int level, double u, double v)
{
    int size = TEX >> level;
    int x = (int)(u * size) & (size - 1);
    int y = (int)(v * size) & (size - 1);
    return mip[t][level][y][x];
}

TEX >> level ist TEX durch 2 hoch level, bei 64 Texeln 64, 32, 16, 8, 4. Welche Stufe passt, hängt davon ab, wie viele Texel auf ein Pixel fallen. Bei einer Wand sind das TEX / wall_height, in draw_wall_column:

    double wall_top = H / 2.0 - wall_height / 2;    int level = mip_level(TEX / wall_height);

            set_pixel(column, y, shaded(texel(tex, level, u, v), light));

Beim Boden ist es schwieriger: Quer zur Blickrichtung fallen so viele Texel auf ein Pixel wie bei einer Wand im selben Abstand, in die Tiefe viel mehr, denn der Boden liegt flach. Das Programm nimmt einen Wert dazwischen, das geometrische Mittel. In der Schleife für Decke und Boden, nach tex:

        // wie viele Texel auf ein Pixel fallen: quer zur Blickrichtung so
        // viele wie bei einer Wand im selben Abstand, in die Tiefe viel
        // mehr, denn von Zeile zu Zeile wächst der Abstand um 2 * distance² / H;
        // wir nehmen das geometrische Mittel der beiden
        double across = distance * 2 * PLANE / W;
        double along = 2 * distance * distance / H;
        int level = mip_level(TEX * sqrt(across * along));

            set_pixel(x, y, shaded(texel(tex, level, u, v), light));

In main kommen make_mipmaps(); nach make_textures(); und die Taste M:

        // M schaltet die Mipmaps ein und aus
        if (key_pressed(pixel_key_m))
            use_mipmaps = !use_mipmaps;

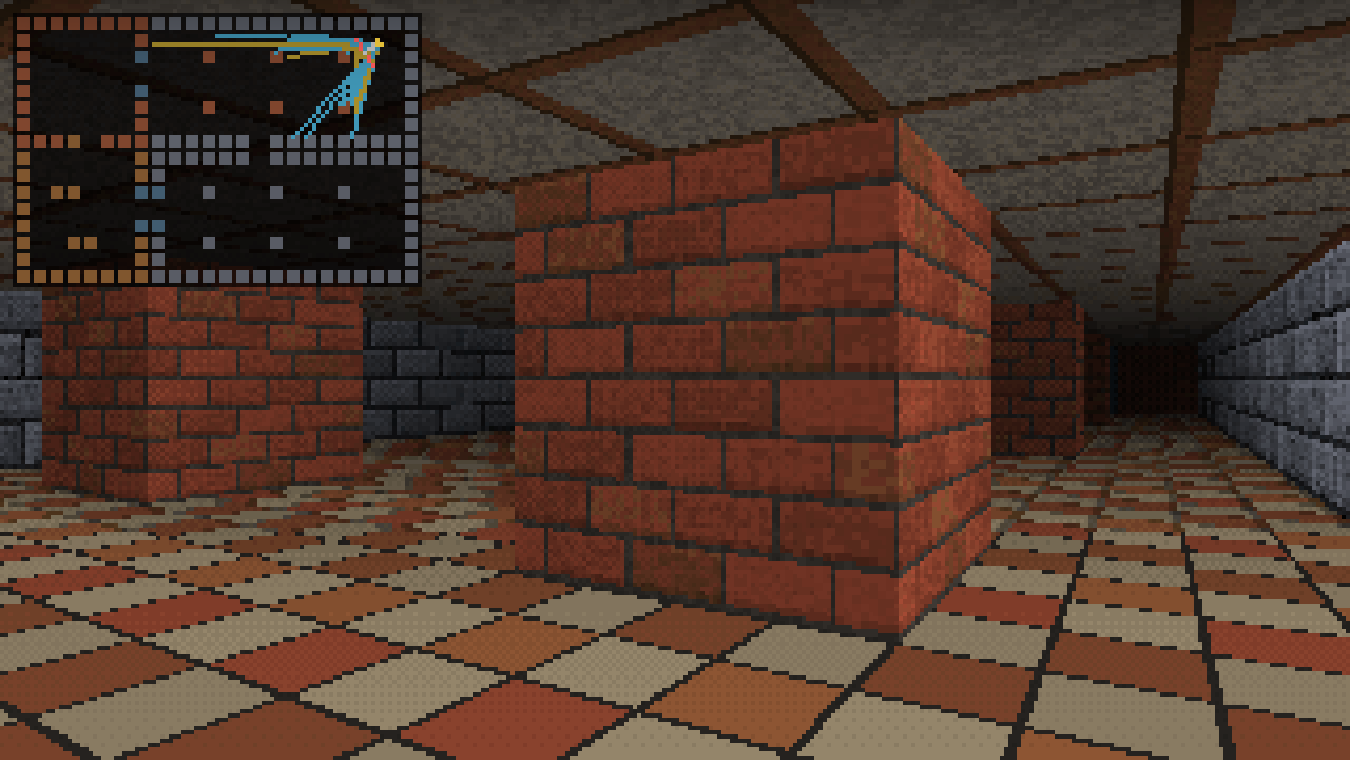

Im Standbild ist der Unterschied klein, in Bewegung groß: Lauf durch die Halle und schalte mit M hin und her. Ohne Mipmaps flimmert hinten jeder Schritt.

13. Wie geht es weiter?

Dein Raycaster ist ein Gerüst, auf dem ganze Spiele stehen können:

• Eine eigene Welt: eine größere Karte, neue Wandarten (eine Ziffer, eine Textur, ein Farbton), eigene Texturen.
• Türen: eine Wandart, deren Wandscheibe sich zur Seite schiebt, wenn man davorsteht.
• Gegenstände und Gegner: Bilder, die mitten im Raum stehen (Sprites). Für jede Bildspalte merkt sich das Programm, wie weit die Wand war; ein Sprite wird nur dort gezeichnet, wo er näher ist.
• Mit der Maus umsehen: set_mouse_relative(true) und mouse_delta drehen die Figur.
• Licht an Orten: Statt nur nach Abstand gibt jedes Kästchen sein eigenes Licht, eine Fackel an der Wand, ein dunkler Gang.
